圆柱外表面滚花线性纹理结构设计方案

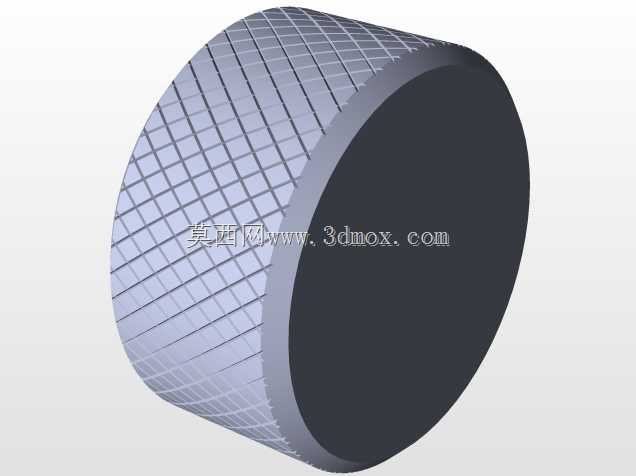

　　在手动调节旋钮、手持工具握柄、紧固件操作端这类需要人手施加扭矩完成操作的机械零部件上，外圆柱面的滚花结构是提升操作可靠性的核心设计要素，日常设备调试、工装装夹、手动阀调节场景中，光滑金属圆柱面极易因手部汗液、油污出现打滑，导致操作力传递效率不足，甚至出现操作滑脱引发的安全隐患，滚花结构通过在圆柱表面加工出规则的凹凸线性纹理，能大幅提升接触面的静摩擦系数，让操作人员无需施加过大握力即可传递足够扭矩，降低长时间操作的手部疲劳感。从结构设计逻辑来看，滚花的线性纹理走向、齿距、齿深参数需要匹配零件的实际使用场景，直纹滚花的纹理沿圆柱轴向平行分布，适合需要沿轴向滑动配合同时需要周向防滑的场景，网纹滚花则能在周向和轴向两个方向提供均匀的摩擦力，

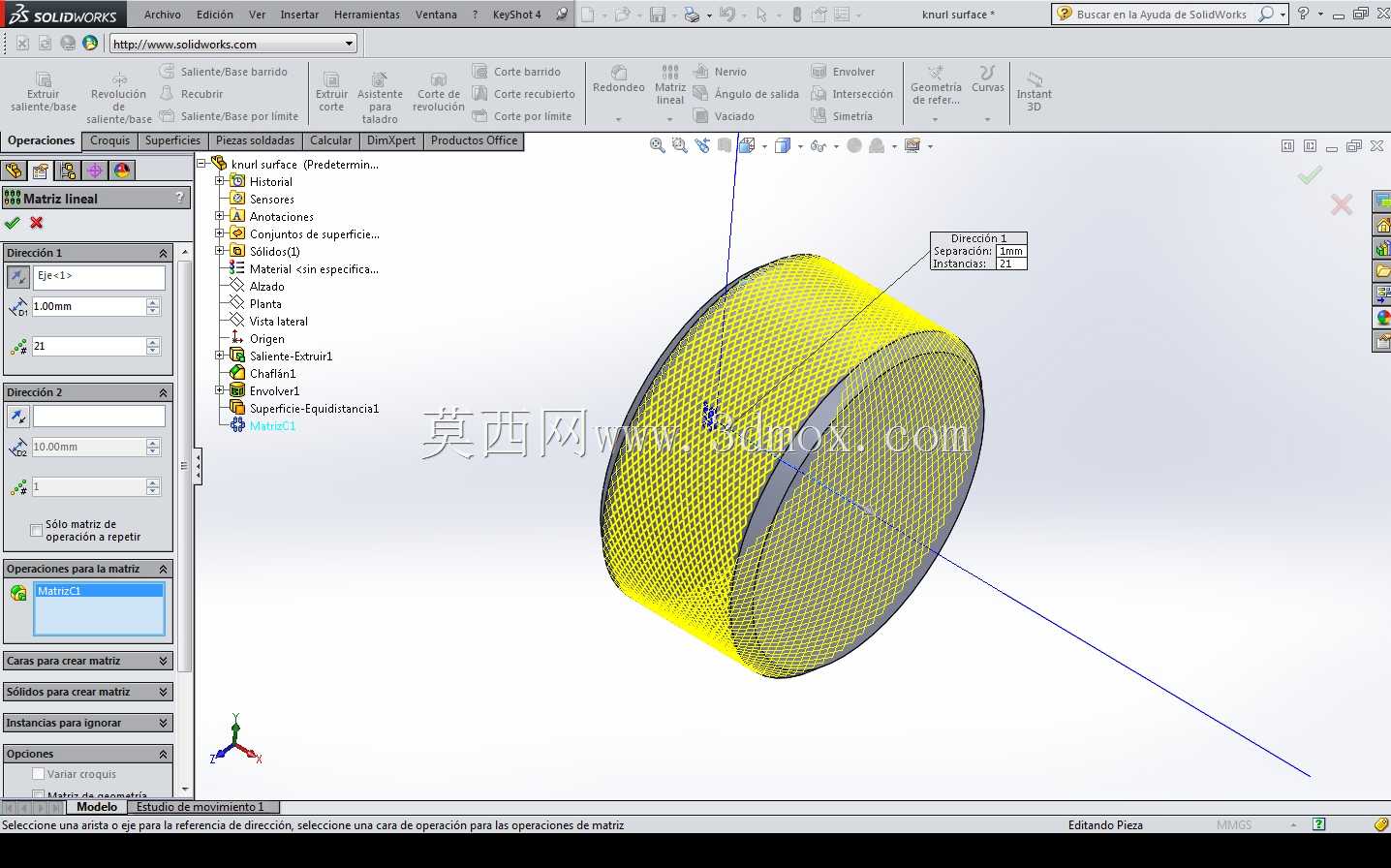

　　多用于固定握柄、旋钮类零件。本次设计的圆柱滚花结构，在建模阶段优先考虑了加工工艺的可实现性，避免出现纹理过深导致的加工崩边、纹理过浅导致的防滑效果不足问题，建模时先完成圆柱基体的尺寸定义，根据零件的安装边界确定圆柱外径与轴向长度，确保滚花加工后零件的最大外径不会超出装配空间的尺寸公差范围，不会和周边相邻零件产生运动干涉。在滚花纹理的生成逻辑上，采用沿圆柱面螺旋扫描的方式构建单条滚花齿形，再通过圆周阵列完成整周纹理的排布，过程中需要严格控制齿形的拔模角度，确保后续机加工或者模塑成型时能顺利脱模，不会出现齿形根部应力集中的问题。实际生产中，滚花结构的加工多采用滚花刀在车床上完成冷挤压成型，建模时的齿形参数需要和滚花刀的标准参数匹配，

　　避免出现设计参数和加工刀具不匹配导致的无法生产问题，同时要考虑滚花加工后零件外径的胀大量，提前在基体尺寸设计时预留加工余量，保证加工完成后的零件尺寸符合装配要求。对于需要和橡胶护套、塑料旋钮配合的滚花结构，纹理的齿距需要适当放大，让包覆材料能充分嵌入纹理凹槽内，提升结合力，避免使用过程中出现包覆层和金属基体相对转动的问题。在装配边界校核上，要重点检查滚花段的起止位置，确保滚花不会延伸到零件的配合轴颈、密封面等需要高精度尺寸的区域，避免滚花的凹凸结构破坏配合面的精度，影响装配后的同轴度或者密封性能。针对不同的使用载荷，滚花的参数也需要做对应调整，大扭矩操作的零件比如机床锁紧手柄，需要采用更大齿深、更大齿距的粗滚花，保证足够的摩擦力；

　　小扭矩调节的零件比如仪器微调旋钮，可采用细滚花，兼顾防滑效果和操作手感的细腻度。建模过程中需要注意滚花纹理和圆柱基体的布尔运算连续性，避免出现碎面、重叠面等几何错误，防止后续导入工程图模块或者CAM加工编程时出现模型识别失败的问题，同时要对滚花齿的根部做微小圆角过渡，降低应力集中系数，提升零件的抗疲劳强度，避免零件在反复承受扭矩载荷时从齿根位置出现开裂。
