带轴一体式蜗轮蜗杆传动零件结构设计

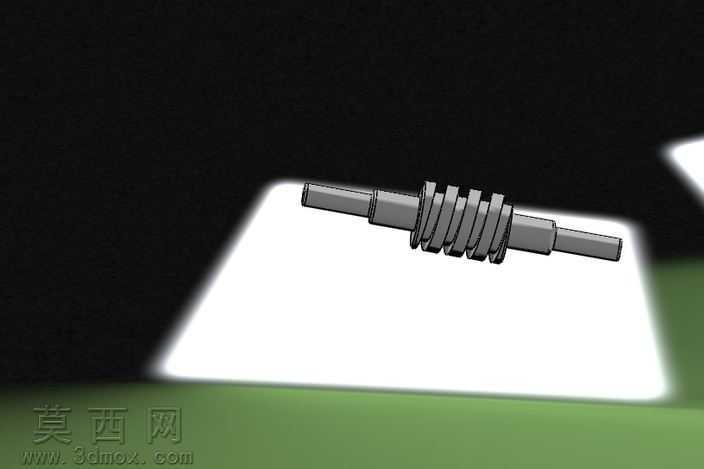

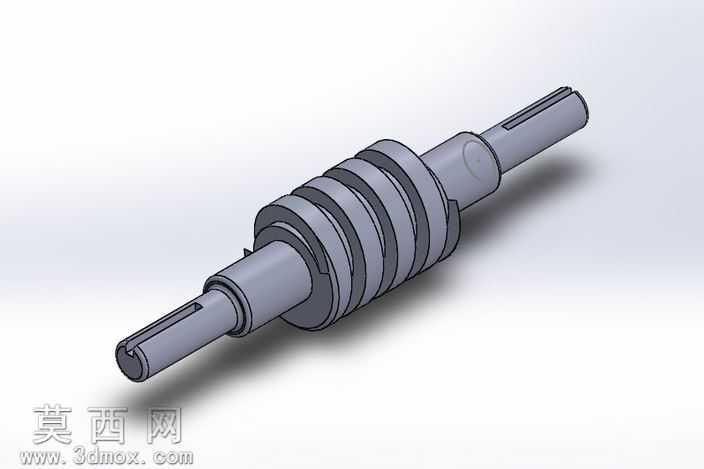

本作品为一体式蜗轮轴传动构件，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械传动设计规范，从零件的基准轴定位开始，依次完成两端支撑轴段、键槽安装位、蜗轮齿圈部分的特征构建。建模阶段首先绘制两端轴段的回转截面草图，通过凸台拉伸回转生成基础轴体，针对轴端的键槽特征，采用基准面偏移后绘制键槽轮廓，通过切除拉伸完成标准键槽的结构设计，保证键槽的尺寸公差符合普通平键的安装配合要求。中间蜗轮部分采用螺旋线引导扫描的方式生成轮齿特征，首先根据蜗轮的模数、齿数、导程参数生成对应螺旋线路径，绘制齿形截面轮廓后沿螺旋线路径完成扫描切除，逐齿阵列后形成完整的蜗轮齿圈结构，轮齿的齿形参数经过校验，保证与对应蜗杆啮合时的传动重合度符合设计要求。渲染阶段采用金属哑光材质赋予整体零件，模拟调质处理后的合金钢表面质感，添加环境光遮蔽效果突出轴肩、齿根、键槽边缘的结构细节，通过等轴测视角的渲染输出，清晰展现零件的整体结构与各部分的比例关系。结构设计上采用轴与蜗轮一体化的结构形式，减少了分体式装配带来的同轴度误差，两端轴段预留轴承安装位，可直接搭配轴承完成组件装配，键槽结构用于连接外部传动轮或联轴器，实现动力的输入与输出。设计过程中重点考量了传动部件的受力特性，对齿根部分做了圆角过渡处理，降低应力集中风险，轴肩位置的高度符合轴承内圈的定位要求，整体结构兼顾了传动效率与装配便利性，可作为减速传动机构的核心构件用于各类减速装置的设计参考，模型的特征树保留完整建模步骤，可通过修改参数快速调整蜗轮模数、齿数、轴段直径长度等尺寸，适配不同的传动工况需求。
