两款不同结构的螺旋桨叶轮三维设计

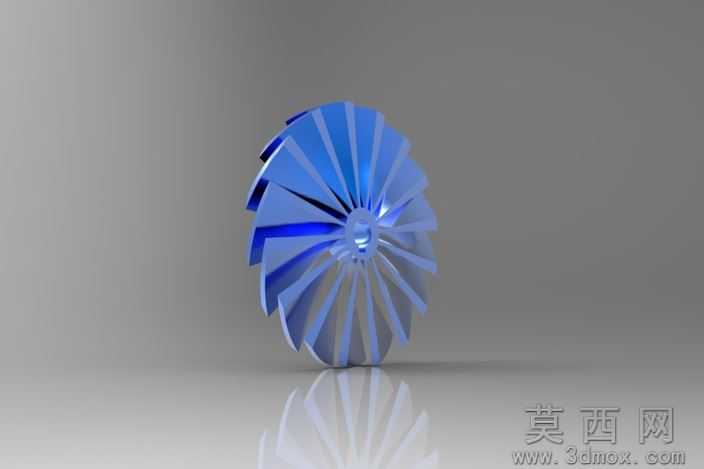

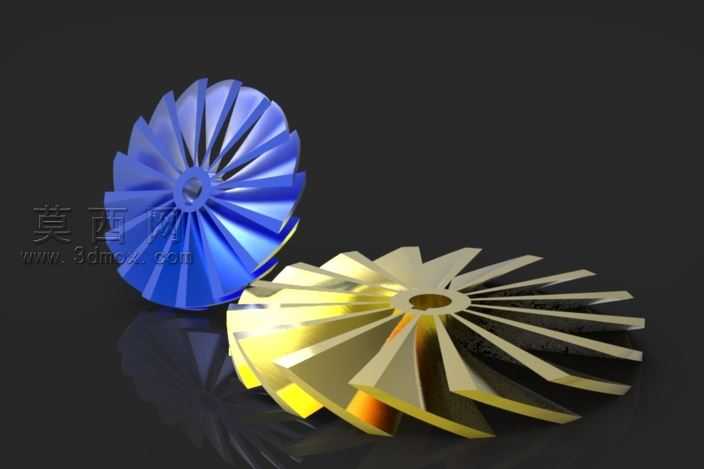

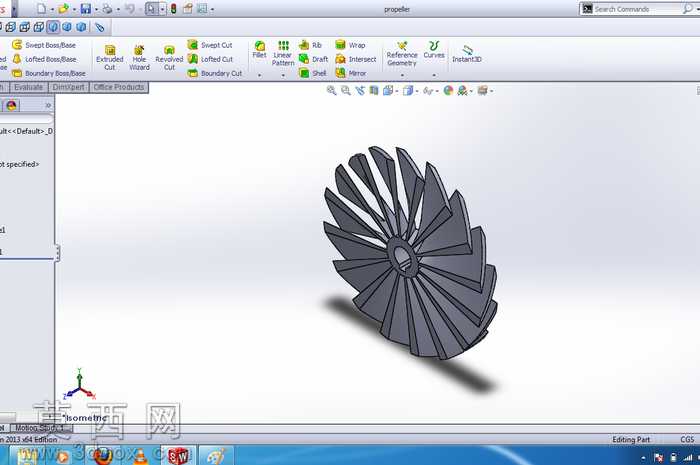

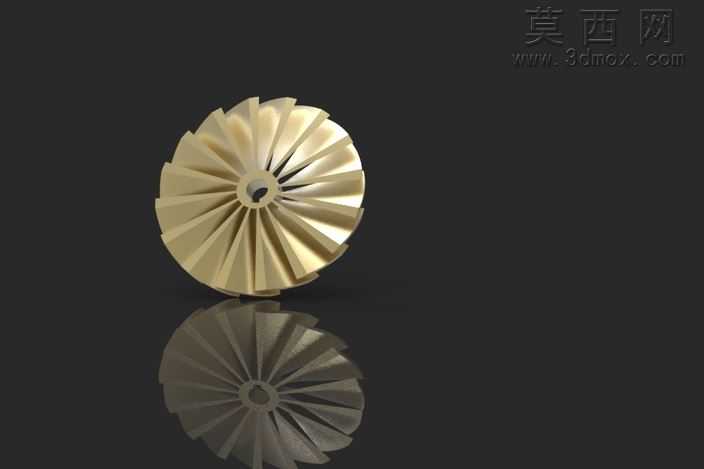

本次展示的两款螺旋桨叶轮模型，均通过三维参数化建模完成设计，建模过程中先基于流体力学基础原理确定叶片的基础型线，分别采用了两种差异化的叶片布局逻辑：蓝色款叶轮采用密集短叶片径向排布结构，金色款叶轮采用舒展长叶片倾斜排布结构，两款模型都严格遵循螺旋桨的曲面成型规律，通过拉伸生成叶片基础实体后，结合弯曲特征调整每个叶片的扭转角度与曲面弧度，保证叶片从根部到叶稍的厚度渐变过渡符合力学性能要求，根部做加厚处理提升结构强度，叶稍做收薄处理降低运行阻力。渲染阶段分别赋予两款模型差异化的金属材质，蓝色款采用亮面阳极氧化铝材质，调整反射参数模拟硬质氧化涂层的细腻光泽，环境反射强度设置为中等，突出叶片表面的光滑质感；金色款采用抛光黄铜材质，调高金属度与高光参数，还原黄铜抛光后的亮泽金属质感，同时添加细微的表面划痕纹理提升真实感。场景搭建采用深灰色哑光背景，搭配柔和的三点布光，主光从侧上方照射勾勒叶片的曲面轮廓，补光弱化阴影死黑区域，轮廓光分离模型与背景，充分展现两款叶轮的叶片曲面细节与结构差异。设计过程中重点考量了螺旋桨的流体通过性，叶片之间的间距经过反复调整，避免运行过程中产生气流或液流的干涉，轮毂部分做了中心通孔与定位台阶结构，可适配对应的动力输出轴安装需求，两款模型的结构都具备可编辑性，可根据实际使用场景调整叶片数量、扭转角度、直径尺寸等参数，适配不同的动力输出场景与流体输送需求，无论是用于航空航天类的动力推进部件参考，还是用于泵类设备的叶轮结构设计参考，都具备较高的结构参考价值。
