汽车传动系统离合器盘结构设计模型

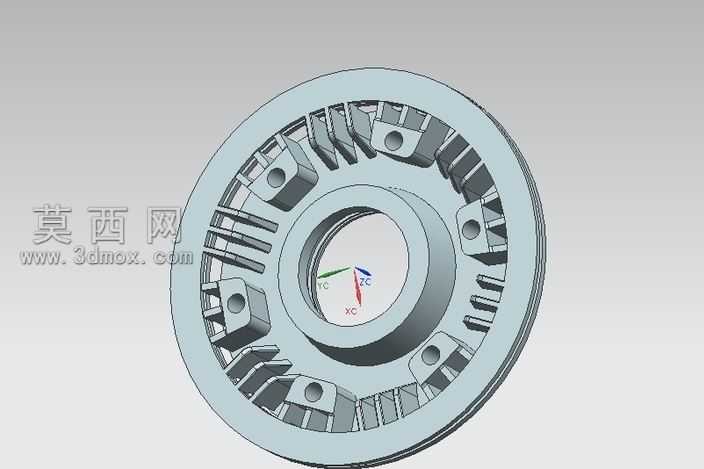

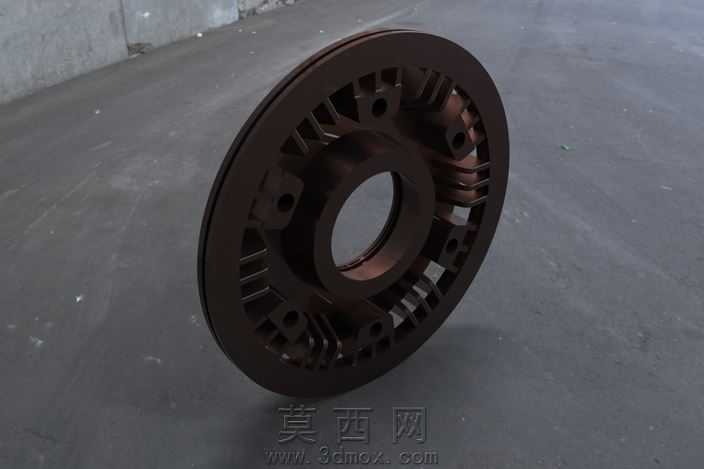

本离合器盘三维模型依托NX三维建模软件完成全参数化设计，建模过程严格遵循汽车传动系统零部件的实际设计规范，从基础草图绘制阶段就精准把控每一处尺寸公差，先通过回转特征构建离合器盘的基础盘体轮廓，再依次通过拉伸、阵列、切除等特征操作完成周向分布的弹性支撑结构、安装定位凸台、摩擦片安装卡槽的细节构建，所有周向排布的结构均采用圆周阵列命令生成，保证各结构的角度公差、位置精度完全一致，避免手动排布带来的尺寸偏差。模型渲染阶段采用金属哑光材质模拟离合器盘的铸钢基体质感，对安装孔位、卡槽棱边处做了细微的倒角处理还原真实机加工特征，中心定位孔处清晰标注建模坐标系参考，方便后续装配时的对位匹配。从结构设计来看，该离合器盘采用周向均匀分布的弹性舌簧结构，可在离合器接合过程中提供渐进式的压紧力缓冲，避免传动系统接合时产生刚性冲击，有效提升换挡平顺性与零部件使用寿命；盘体上预留的多个安装凸台带有同轴定位孔，可精准匹配压盘、从动盘的安装定位需求，中心大尺寸通孔适配变速器输入轴的装配要求，盘体外缘的环形凸台可起到装配限位作用，防止离合器工作过程中出现径向窜动。设计过程中充分考虑了离合器工作时的受力特性，对弹性支撑结构的厚度、排布角度做了优化，既保证足够的压紧力传递发动机扭矩，又预留了合理的形变空间吸收传动振动，所有结构的壁厚设计都兼顾了结构强度与轻量化需求，避免不必要的材料冗余，模型的每一处特征都保留了完整的参数化建模历史，可根据不同车型的扭矩传递需求快速调整尺寸参数，完成同系列不同规格离合器盘的变型设计，整体结构完全符合实车离合器盘的装配逻辑与功能要求，可用于传动系统装配验证、结构力学仿真分析以及相关教学演示场景。
