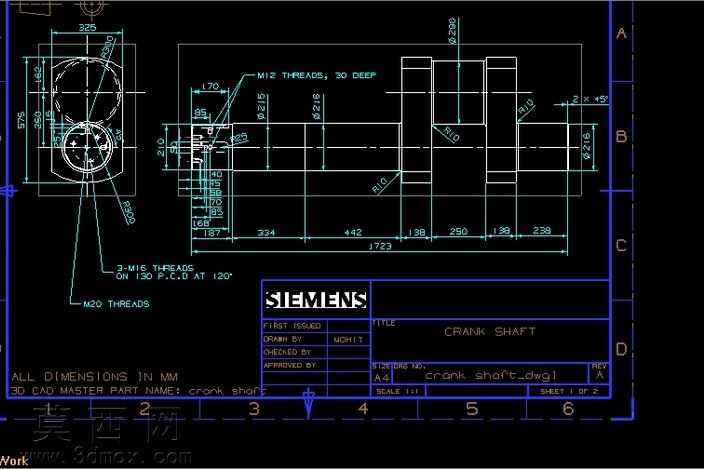

动力系统用曲轴结构工程设计图纸

本曲轴设计围绕动力传输核心功能展开，依托三维建模软件完成全参数化结构搭建，建模过程严格遵循机械设计公差规范，以毫米为统一单位完成所有尺寸标注，确保各轴段、曲柄臂、连接端的尺寸精度满足装配与运行要求。建模初期先梳理曲轴的功能逻辑：作为动力系统中将往复运动转化为旋转运动的核心部件，需要兼顾结构强度、动平衡性能与连接适配性，因此首先确定主轴颈、连杆轴颈的同轴度、圆度公差基准，再依次搭建各轴段的回转体结构，针对曲柄臂过渡位置做圆角优化，避免应力集中导致的部件疲劳损坏。在结构细节处理上，针对端部的螺纹连接结构，严格标注螺纹规格、钻孔深度，包括M12螺纹30mm深度、M20端螺纹以及三组M16螺纹120°均布的位置参数，确保与配套连接件的装配精度；对各轴段的退刀槽、密封槽结构做精细化建模，标注对应圆角与槽宽尺寸，满足加工与密封装配需求。完成主体结构建模后，对模型做工程图投影转换，按照机械制图规范布置主视图、侧视图，完整呈现曲轴的轴向尺寸链、径向截面结构，标注各关键位置的形位公差与表面粗糙度要求，同时在标题栏明确部件名称、图幅信息，确保图纸可直接用于加工参考。材质设定上参考常规曲轴应用场景，选用高强度合金结构钢作为基础材质，在渲染环节还原金属材质的哑光金属质感，对加工面做高光处理区分不同加工精度的表面，清晰呈现各结构的边界与位置关系。设计过程中反复校核尺寸链的闭合性，确保总长1723mm的轴向尺寸上各轴段长度、轴肩位置的尺寸累加无偏差，针对曲柄的偏心距做参数化校验，保证动平衡性能符合动力系统运行要求，避免运行过程中出现异常振动；同时对各连接位置的受力做模拟校验，优化曲柄臂与轴颈的过渡圆角参数，在保证结构强度的前提下尽可能降低部件整体重量，提升动力传输效率。
