Brembo摩托车制动卡钳三维数模

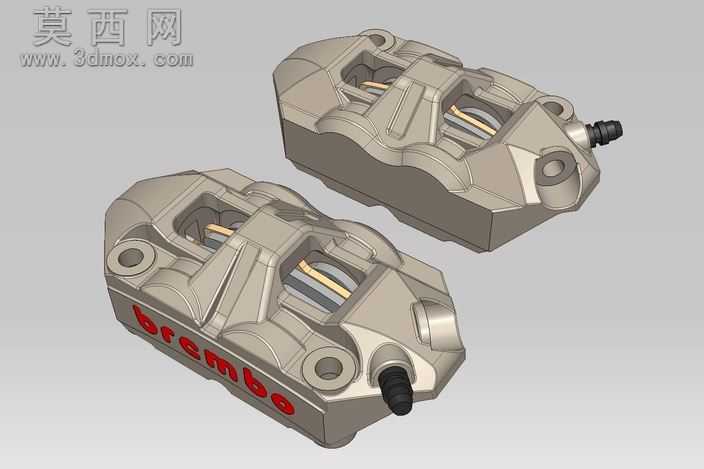

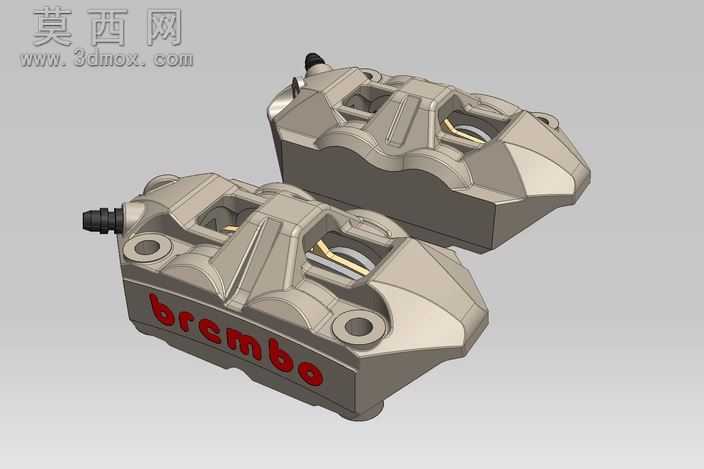

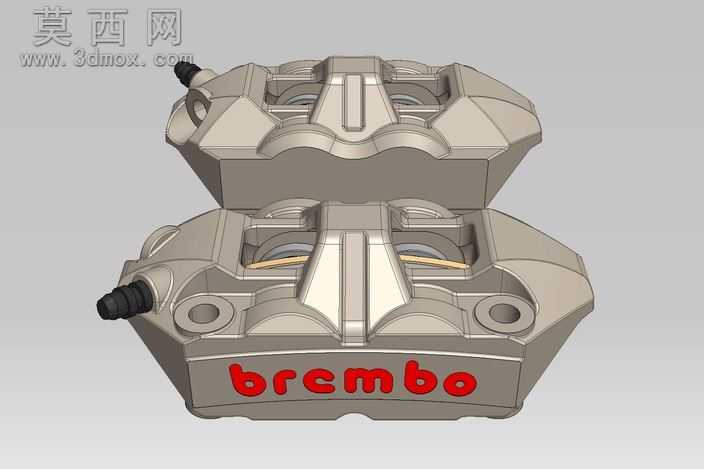

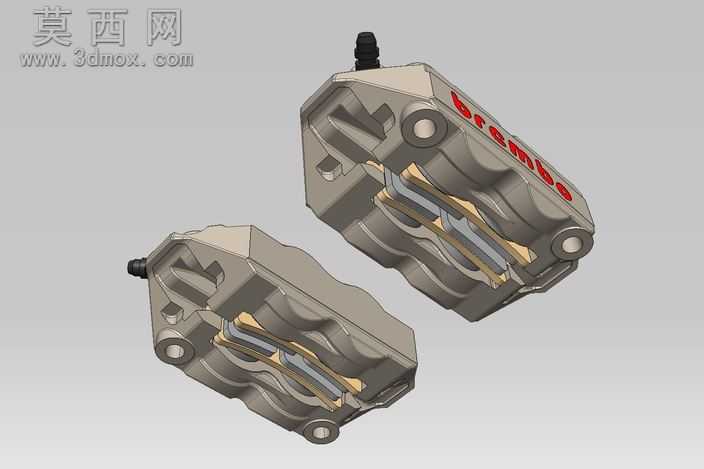

本模型为Brembo品牌P4-34型号铸造整体式摩托车制动卡钳，采用100毫米螺栓孔距设计，完整还原了量产卡钳的全部结构细节。建模过程严格参照实物测绘的接口尺寸与偏移量完成，所有安装孔位、油路接口、活塞腔室的位置精度与实物完全一致，仅省略了固定夹销这类非核心结构，保证模型可直接用于制动系统装配匹配验证。模型采用左右分体式文件设计，分别对应车辆左侧与右侧安装的卡钳结构，单侧重量还原为1.02千克，与实物称重数据完全匹配。建模阶段对卡钳的铸造壳体做了精细化处理，还原了铸造工艺带来的壳体曲面过渡、加强筋布局特征，壳体表面的品牌标识采用浮雕式建模，还原了实物的标识立体感。活塞腔部分还原了内部的多活塞布局、防尘槽、密封槽结构，刹车片安装位的限位结构、导向槽特征完整呈现，进油口、排气口的接口螺纹与接口造型均按照实物规格建模。材质渲染阶段，卡钳主体采用阳极氧化金属材质，还原了铸造铝合金的哑光金属质感，表面品牌标识采用亮红色烤漆材质，活塞部分采用抛光不锈钢材质，刹车片摩擦面采用粗糙的复合材料质感，不同部件的材质区分清晰，光影渲染下可直观呈现卡钳的金属质感与结构层次。设计过程中重点还原了卡钳的散热鳍片结构、轻量化镂空腔体，这类结构是高性能制动卡钳的核心设计特征，既保证了制动过程的散热效率，也实现了卡钳的轻量化设计。模型可用于摩托车制动系统的装配仿真、改装方案的匹配验证、制动相关的教学演示场景，所有结构特征均经过尺寸校验，可直接导入各类三维软件进行后续的装配干涉检查、工程图导出等工作。
