六活塞卡钳355mm盘式制动器三维结构

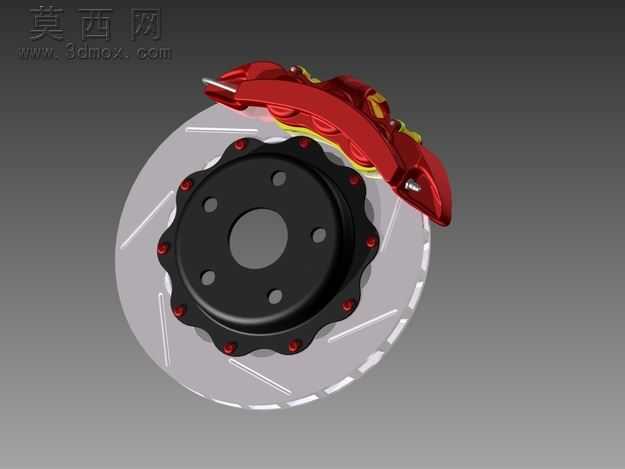

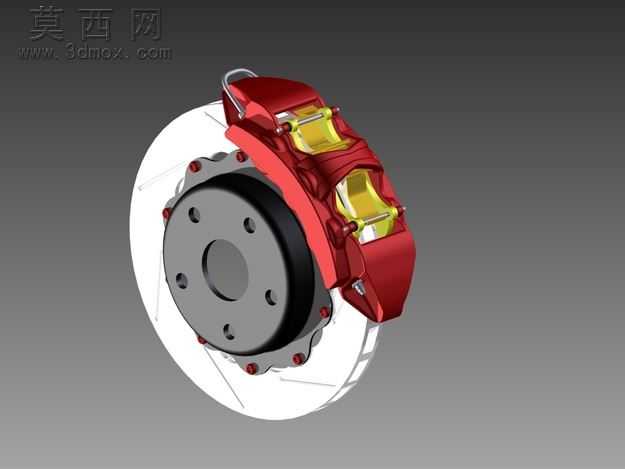

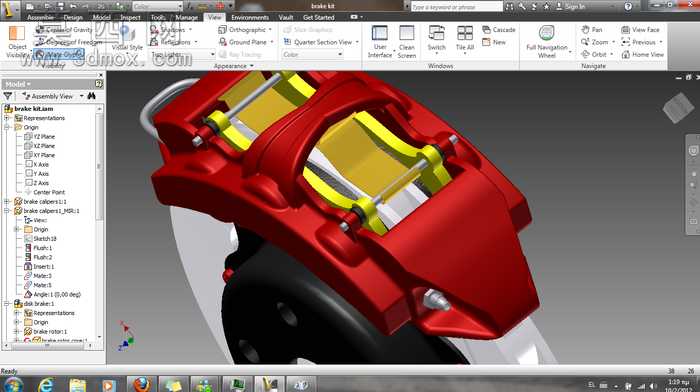

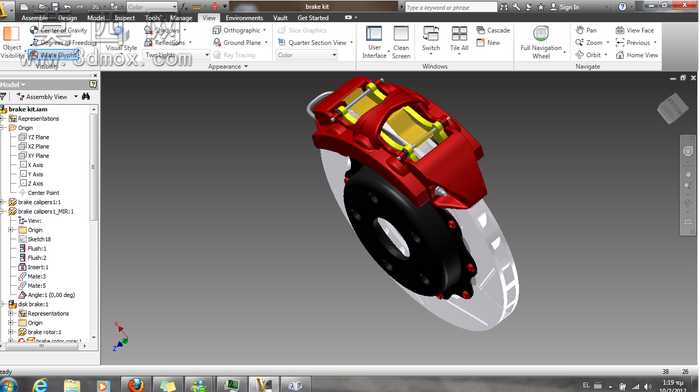

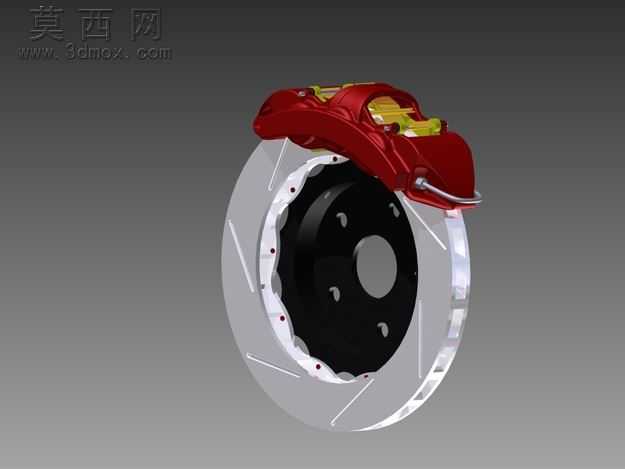

本模型为直径355mm刹车盘搭配六活塞卡钳的盘式制动器装配结构，整体建模过程严格遵循实车制动部件的尺寸比例与装配逻辑，完整还原了盘式制动器的核心工作结构。建模阶段首先完成刹车盘主体的构建，采用通风盘结构设计，盘面预留标准制动摩擦工作面，盘体中心设置轮毂安装定位孔与螺栓固定位，还原了量产刹车盘的散热筋结构，保障制动过程的热量散发效率。卡钳部分采用对置六活塞布局，建模时精准还原了卡钳壳体的流线型外部造型，内部依次构建活塞腔、活塞本体、刹车片安装槽、制动片背板、摩擦片层、导向销安装位、放气螺钉接口、制动液管路接口等细节结构，卡钳与刹车盘的相对安装位置经过精准校准，摩擦片与刹车盘工作面的间隙符合实际装配公差要求。材质渲染阶段，卡钳壳体采用高光亮面红色金属漆材质，还原改装高性能卡钳的视觉质感，活塞部件采用亮黄色硬质金属材质，刹车盘采用灰铸铁哑光金属材质并添加细微使用纹理，摩擦片采用深色复合耐磨材质，各部件材质区分清晰，装配关系一目了然。模型完整呈现了盘式制动器的工作逻辑：制动时高压制动液推动六个活塞同步伸出，将两侧摩擦片压紧在刹车盘工作面上，通过摩擦力实现车轮减速，六活塞的对置布局可以提供更均匀的制动力分布，相比单活塞或双活塞卡钳拥有更强的制动效能与热稳定性，适配大尺寸刹车盘的高性能制动需求。建模过程中对卡钳的安装支架、刹车片的限位结构、导向销的滑动配合结构都做了完整还原，没有省略核心功能部件，可用于制动系统结构教学、汽车改装方案展示、制动性能仿真分析参考等场景，各零件可单独拆分编辑，方便后续进行结构优化或工程出图使用。
