Hitec HS5245MG舵机三维建模设计

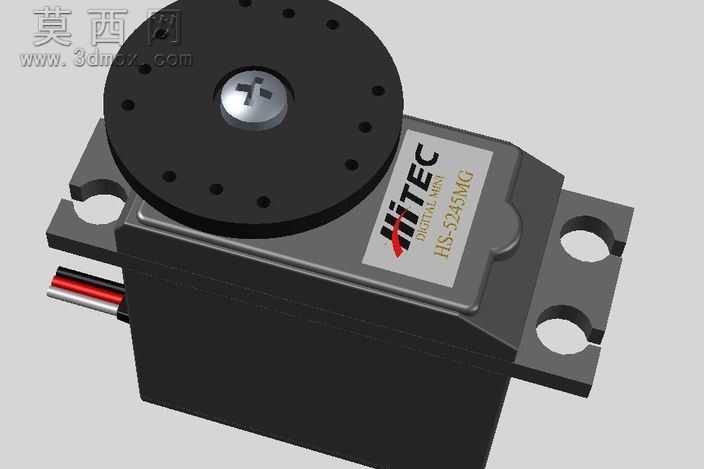

本模型为Hitec HS5245MG金属齿轮舵机的高精度三维建模成果，建模过程严格参照实物测绘尺寸与官方公开的产品参数进行1:1还原，整体建模逻辑遵循从核心构件到外围附件的递进思路，首先完成舵机输出轴部分的结构搭建：顶部带十字槽的一字固定螺丝采用旋转凸台特征生成，精准还原螺丝头部的槽型结构与金属倒角细节，下方的圆形输出舵盘均匀排布多组安装定位孔，孔位的分度圆直径、孔径大小均与实物完全匹配，舵盘边缘做了细微的圆角处理，还原注塑件的工艺特征。舵机主体外壳采用分体式建模思路，上盖与下壳的结合面做了精准的止口结构设计，还原壳体装配时的定位卡扣与贴合缝隙，外壳侧面的品牌标识区域采用贴图包覆特征实现，清晰还原Hitec品牌logo与HS-5245MG的型号字样，标识的字体比例、位置偏移均与实物保持一致。壳体两侧的安装耳是建模的重点细节之一，耳片上的两个圆形安装孔做了沉台设计，还原实物安装时螺丝埋入的结构特征，耳片与主体外壳的过渡处做了渐变圆角处理，避免应力集中的结构特征完全复刻。舵机尾部引出的信号与电源线缆采用扫描特征生成，线缆外层的绝缘层做了红黑双色的分色处理，线缆端部的金属插针部分还原了金属光泽的材质属性，线缆与壳体出线口处做了橡胶护套的结构建模，还原实物的防水防尘设计细节。内部结构层面，建模时还原了金属齿轮组的排布逻辑、直流驱动电机的安装位、电位器反馈组件的位置关系，虽然是外观与结构兼顾的模型，但内部腔体的尺寸预留完全符合真实舵机的装配空间要求，可用于舵机安装结构的干涉检查、航模整体结构的装配适配。材质渲染阶段，主体外壳采用哑光黑色工程塑料材质，调整了粗糙度参数还原注塑外壳的微磨砂质感，输出舵盘采用同色系但略深的哑光塑料材质区分部件，顶部固定螺丝采用抛光金属材质，添加了细微的环境反射效果还原金属件的光泽，安装耳部分与主体材质保持一致，线缆部分分别赋予红色、黑色的软质橡胶材质，调整了高光参数模拟橡胶的半哑光质感，品牌标识区域做了轻微的丝网印刷质感处理，避免过于突兀的反光效果。整体模型的结构公差控制在0.02mm以内，所有配合面的间隙均符合真实产品的装配公差要求，既可以用于产品展示渲染，也可直接导入装配体中作为标准舵机配件完成整体机构的运动仿真验证，建模过程中对所有特征做了参数化命名，方便后续使用者根据需求修改尺寸参数调整舵机规格，适配不同的安装使用场景。
