可旋转式重型台虎钳三维结构设计

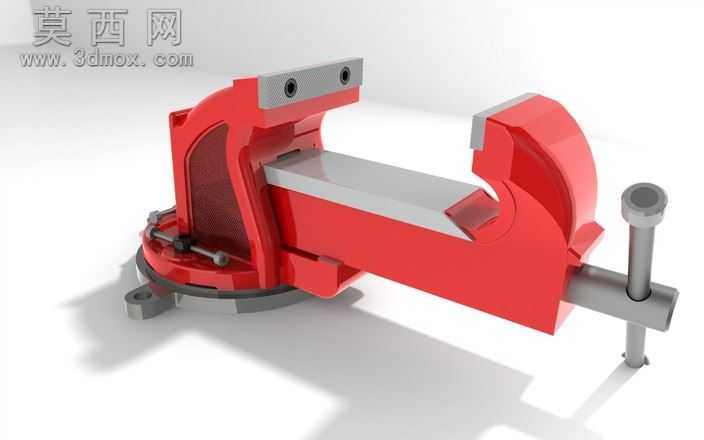

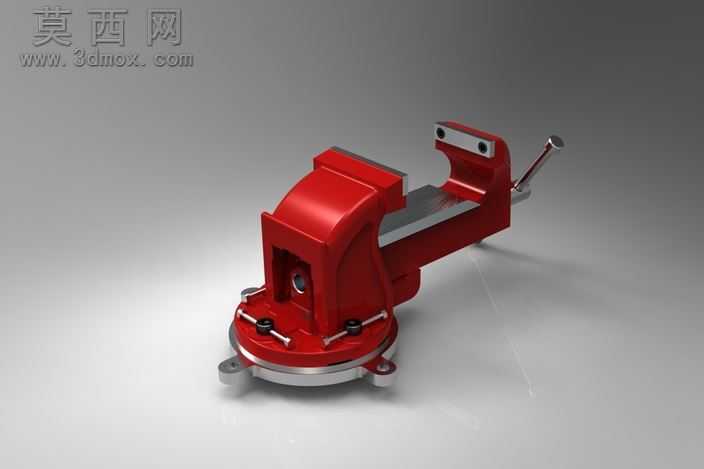

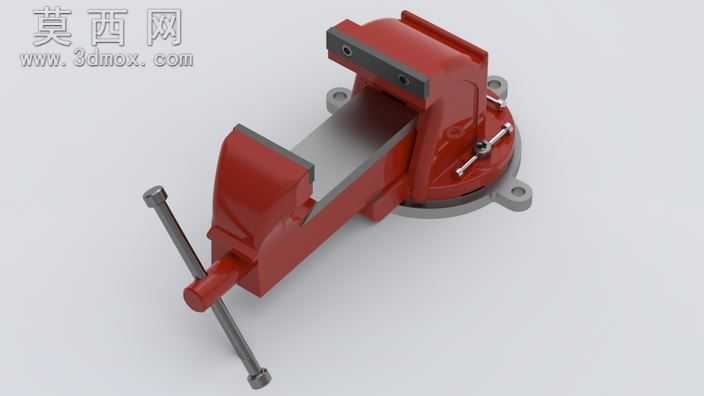

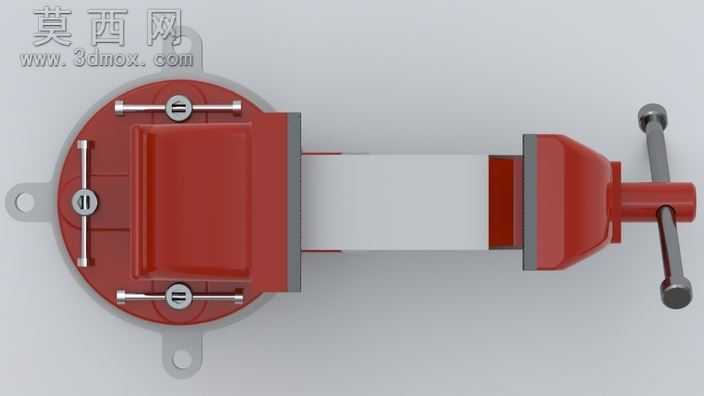

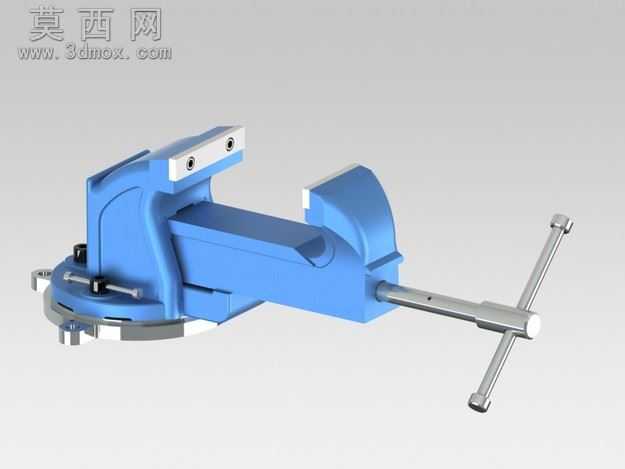

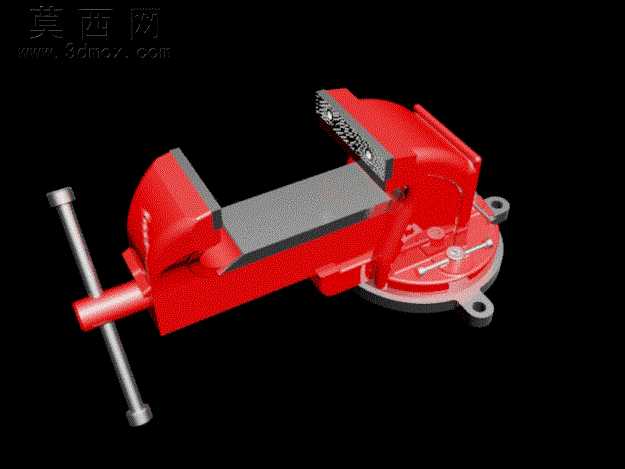

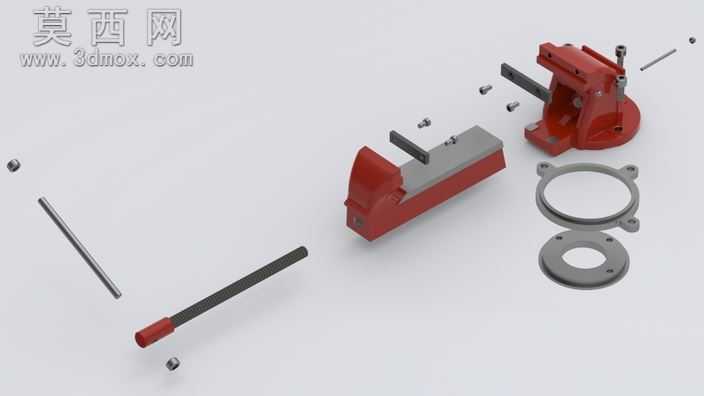

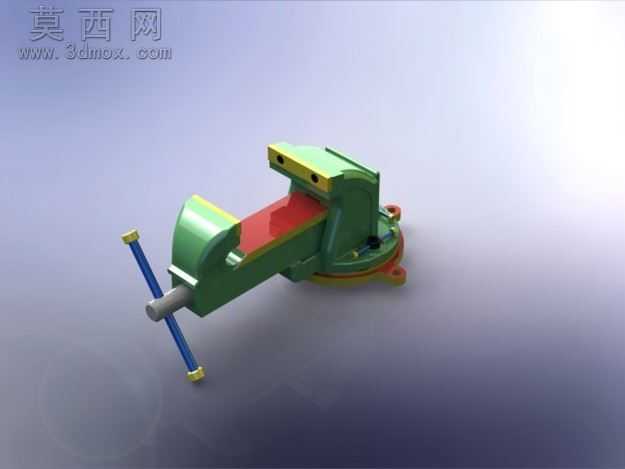

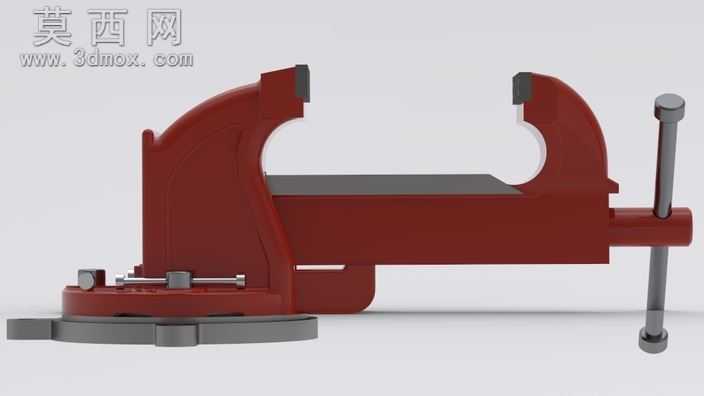

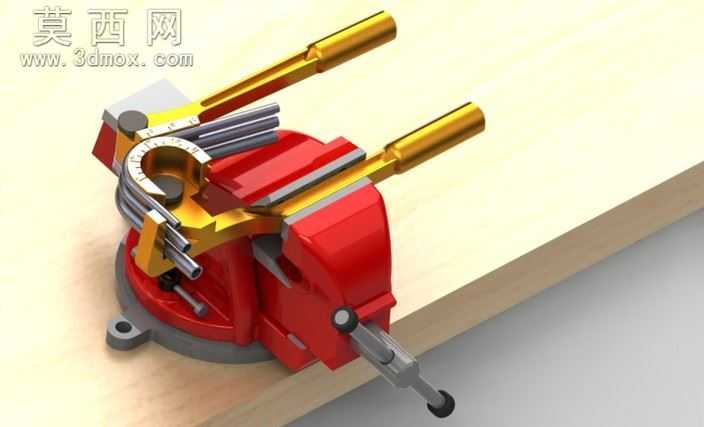

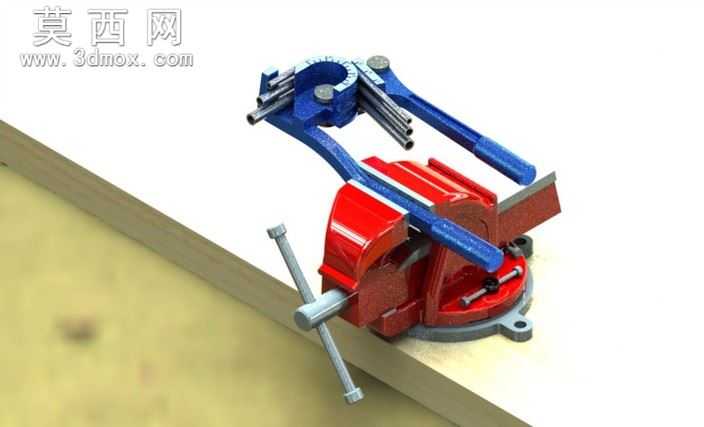

本次设计的可旋转式重型台虎钳，是面向钳工加工作业场景打造的通用夹持工装，整体建模过程严格遵循机械加工工装的设计规范，从实际使用需求出发拆解各功能模块的结构逻辑。建模阶段先完成整体尺寸的参数化定义，以钳身主体为核心基准，依次拆分活动钳身、固定钳身、丝杠传动副、夹持 jaw 板、旋转底座、锁紧手柄六大核心部件，每一个部件的建模都严格对应实际加工的工艺要求，比如钳身的加强筋结构，在建模时通过拔模、圆角处理还原铸件的工艺特征，避免出现不符合实际生产的尖锐直角结构，同时保证钳身的结构强度能够满足大夹持力下的受力需求。材质与渲染环节，针对不同部件的实际材质属性做了区分设置：钳身主体采用铸铁材质，调整漫反射参数还原铸铁件哑光略带粗糙的金属质感，表面做细微的颗粒纹理处理还原铸件的真实表面状态；夹持钳口板采用淬火合金钢材质，调高金属高光与反射参数，还原热处理后钢材的坚硬质感，同时在钳口表面刻画交叉防滑齿纹，还原真实台虎钳的夹持防滑结构；丝杠与锁紧手柄采用中碳钢材质，表面做轻微的镀铬质感处理，还原传动件的表面加工精度；旋转底座部分同样采用铸铁材质，与钳身主体做质感统一，同时刻画底座上的安装孔位、旋转锁紧机构的细节，让整体模型的视觉还原度贴近真实工业产品。结构设计上，这款台虎钳采用丝杠螺母传动实现钳口的开合调节，传动行程覆盖常规钳工加工的工件夹持尺寸范围，旋转底座支持360度水平旋转，搭配侧面的锁紧手柄可以快速锁定加工角度，满足不同角度的加工作业需求；钳口板采用可拆卸式设计，通过沉头螺丝固定在钳身上，磨损后可快速更换，延长整体工装的使用寿命；底座预留四个安装通孔，可通过螺栓将台虎钳固定在钳工工作台面上，保证重载作业时的整体稳定性。设计过程中还对各运动部件做了装配干涉检查，确保丝杠转动时活动钳身的滑动顺畅无卡滞，旋转底座转动时无结构干涉，锁紧机构能够提供足够的锁止力避免加工过程中钳身移位，整体模型完整还原了台虎钳从外部外观到内部传动结构的全部细节，既可以作为钳工工装设计的参考案例，也可用于机械基础课程的教学演示，帮助学习者理解丝杠传动、螺纹锁紧、旋转定位等经典机械结构的实际应用方式。
