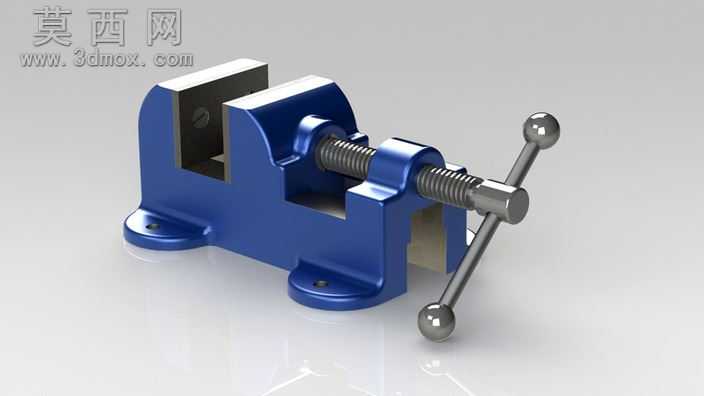

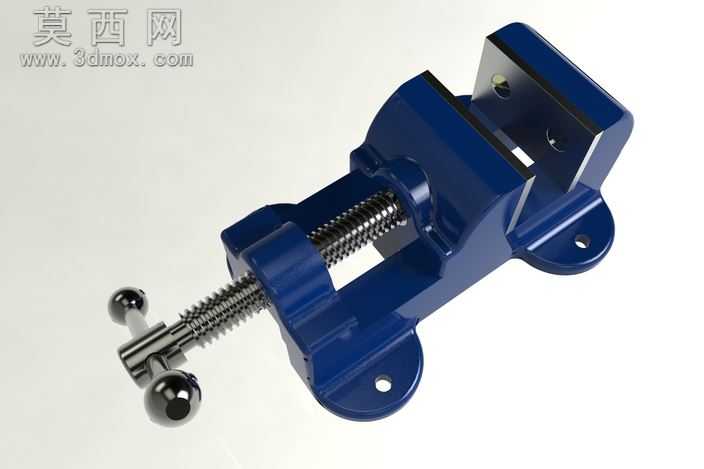

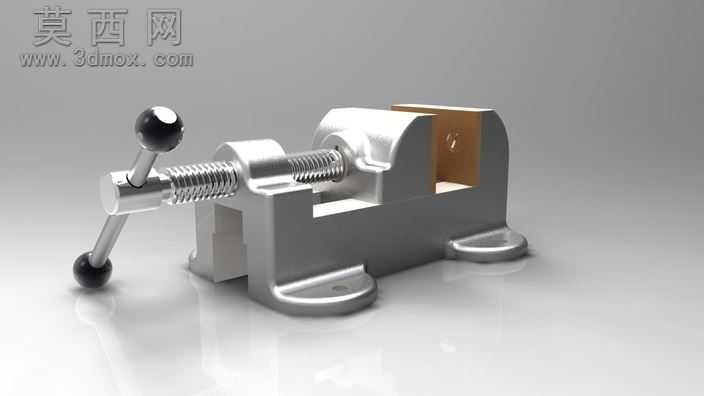

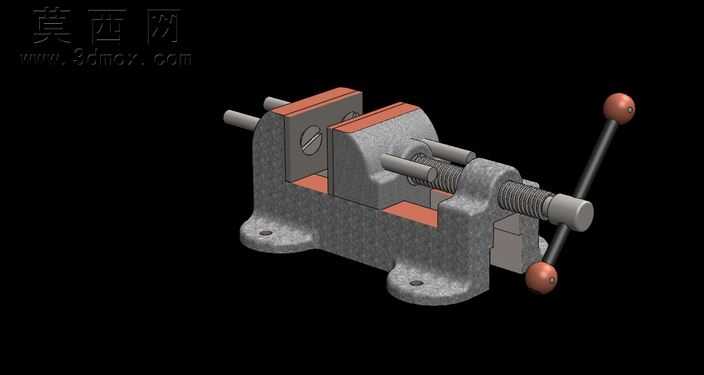

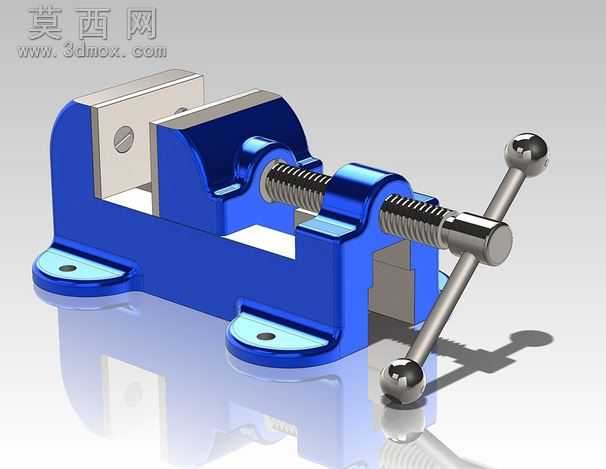

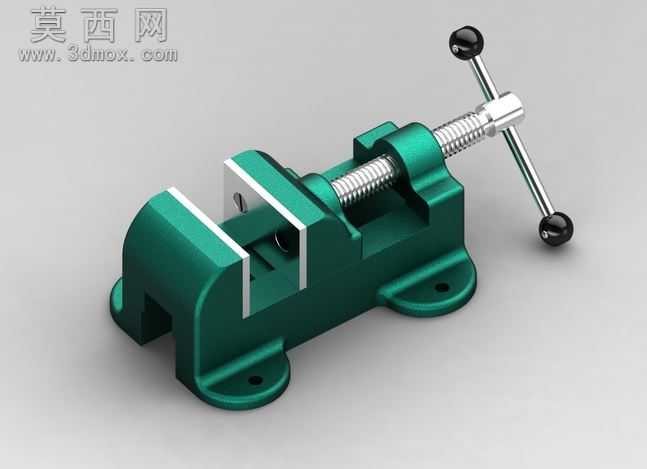

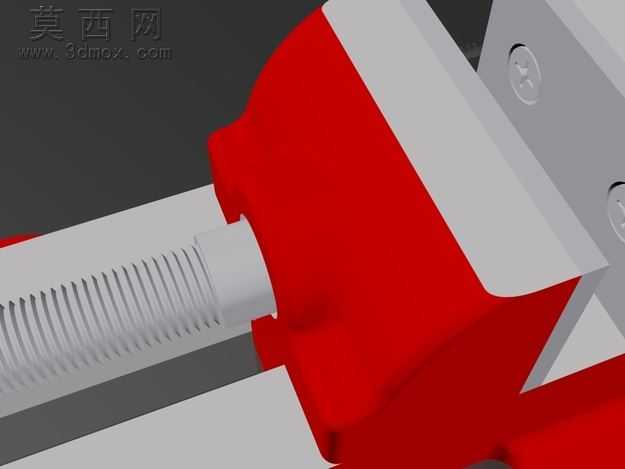

机用重型台虎钳精密三维结构模型

本模型为机用重型台虎钳的完整三维结构模型，建模过程严格遵循机械设计规范，以真实工业级台虎钳的实物尺寸为基准进行1:1比例还原，完整复刻了台虎钳的全部核心结构与装配关系。建模阶段采用参数化设计思路，对固定钳身、活动钳身、传动丝杠、摇动手柄、钳口夹板、安装底座等核心零部件逐一进行特征构建，通过拉伸、旋转、扫描、切除等基础建模命令完成零件主体造型，再对螺纹牙型、安装孔位、定位销槽、防滑齿纹等细节特征进行精细化处理，确保每一处结构都符合实际加工与装配的工艺要求。模型装配阶段严格按照实际台虎钳的装配逻辑添加配合约束，固定钳身与安装底座设置为固定配合，传动丝杠与固定钳身之间添加旋转配合并限制轴向窜动，活动钳身与丝杠之间添加螺旋配合实现转动到直线移动的传动转换，活动钳身与固定钳身的导轨面添加滑动配合保证运动顺滑无卡滞，摇动手柄与丝杠端部添加刚性连接还原操作结构，所有配合关系完全模拟真实台虎钳的运动逻辑，可实现钳口开合的完整动作仿真。材质与渲染阶段针对不同零部件的实际材质进行差异化设置，钳身主体采用铸铁材质，调配出带有细微铸造颗粒质感的深蓝色金属漆材质，还原工业级台虎钳的经典涂装效果；传动丝杠与摇动手柄采用调质钢材材质，添加金属拉丝纹理与轻微的使用磨损痕迹，呈现出金属加工件的真实质感；钳口防滑夹板采用淬火合金钢材质，调高材质硬度参数与反光度，还原热处理后零件的金属光泽；安装底座与固定孔位做哑光铸铁质感处理，与主体涂装形成细微的质感区分。渲染阶段采用工作室三点布光方案，主光源提供主要照明凸显模型整体轮廓，辅光源消除暗部死黑区域，轮廓光勾勒模型边缘提升立体感，地面添加柔和的反射效果模拟金属台面的光影反馈，最终渲染出的效果清晰展现台虎钳的结构细节与材质质感。设计过程中充分考虑了台虎钳的实际使用场景，固定钳身底部设置的两个安装孔可对应工作台的螺栓固定结构，钳口处的交叉防滑齿纹能够保证夹持工件时的摩擦力，丝杠传动结构具备自锁特性可保证夹持状态的稳定性，摇动手柄两端的球形端头符合人体工学设计，转动操作时施力更加顺畅，整体结构设计完全满足钳工加工、工件装夹的实际使用需求，可作为机械原理教学演示、工装夹具设计参考、五金产品展示的数字化模型使用。
