机用重型老虎钳三维结构设计

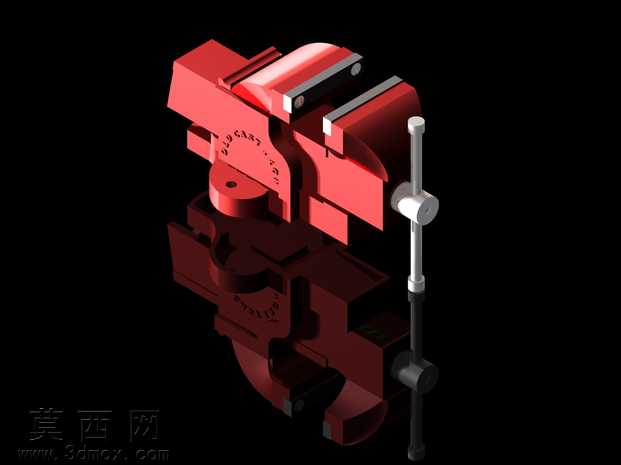

本次展示的老虎钳三维模型，是针对钳工夹持作业场景设计的机用夹持工装，整体建模过程围绕虎钳的实际功能逻辑展开，完整还原了传统重型台虎钳的核心结构与外观特征。建模阶段从虎钳的核心功能需求出发，先搭建整体装配的基准坐标系，依次完成固定钳身、活动钳身、夹持钳口、传动丝杠、摇动手柄、导轨底座、锁紧结构等核心零部件的独立建模，每个零件的尺寸比例都参考通用工业级台虎钳的实际参数设定，保证各部件装配后不存在干涉问题，丝杠传动的行程范围符合常规夹持作业的开合需求。材质与渲染表现上，针对不同部件的实际用材做了区分设置：钳身主体采用铸铁材质的哑光金属质感，还原铸铁件厚重耐磨的视觉特性，表面做了细微的铸造肌理处理，避免塑料感；钳口部位选用淬火合金钢材质，添加了细微的淬火纹理与防滑齿的细节刻画，突出钳口高硬度、耐磨损的属性；传动丝杠与摇动手柄做了光亮钢材的金属质感，手柄处的防滑滚花细节也做了还原，整体光影采用工业产品常用的侧方硬光渲染，突出各部件的结构轮廓与装配关系，黑色背景衬托下红色的钳身主体视觉冲击力强，能清晰展现虎钳的整体形态。结构设计上，这款老虎钳采用经典的丝杠进给传动结构，固定钳身与底座整合为一体保证整体刚性，活动钳身沿钳身的导轨做直线进给运动，通过转动摇把带动丝杠旋转，进而驱动活动钳身完成开合动作，实现对工件的夹紧与松脱，钳口的防滑齿可以在夹持工件时增大摩擦力，避免加工过程中工件移位，整体结构简单可靠，符合手动夹持工具的力学传递逻辑，能够满足钳工工序中对不同尺寸工件的稳固夹持需求。当前呈现的是模型的基础渲染版本，后续可进一步细化表面的加工纹理、装配间隙、使用磨损痕迹等细节，提升模型的真实感与工程参考价值，也可基于该基础模型拓展不同规格、不同夹持行程的衍生款虎钳设计，适配不同的作业场景需求。
