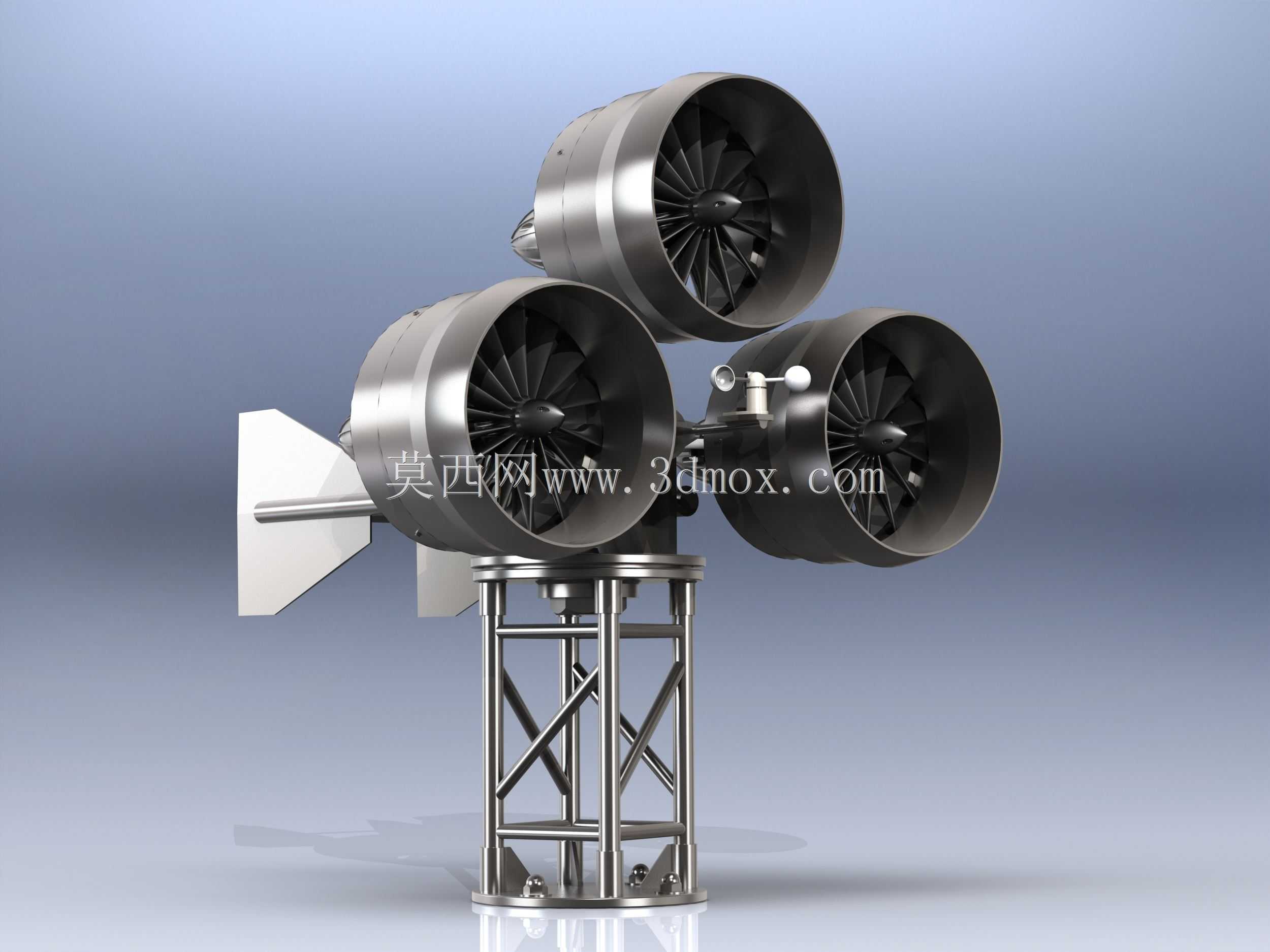

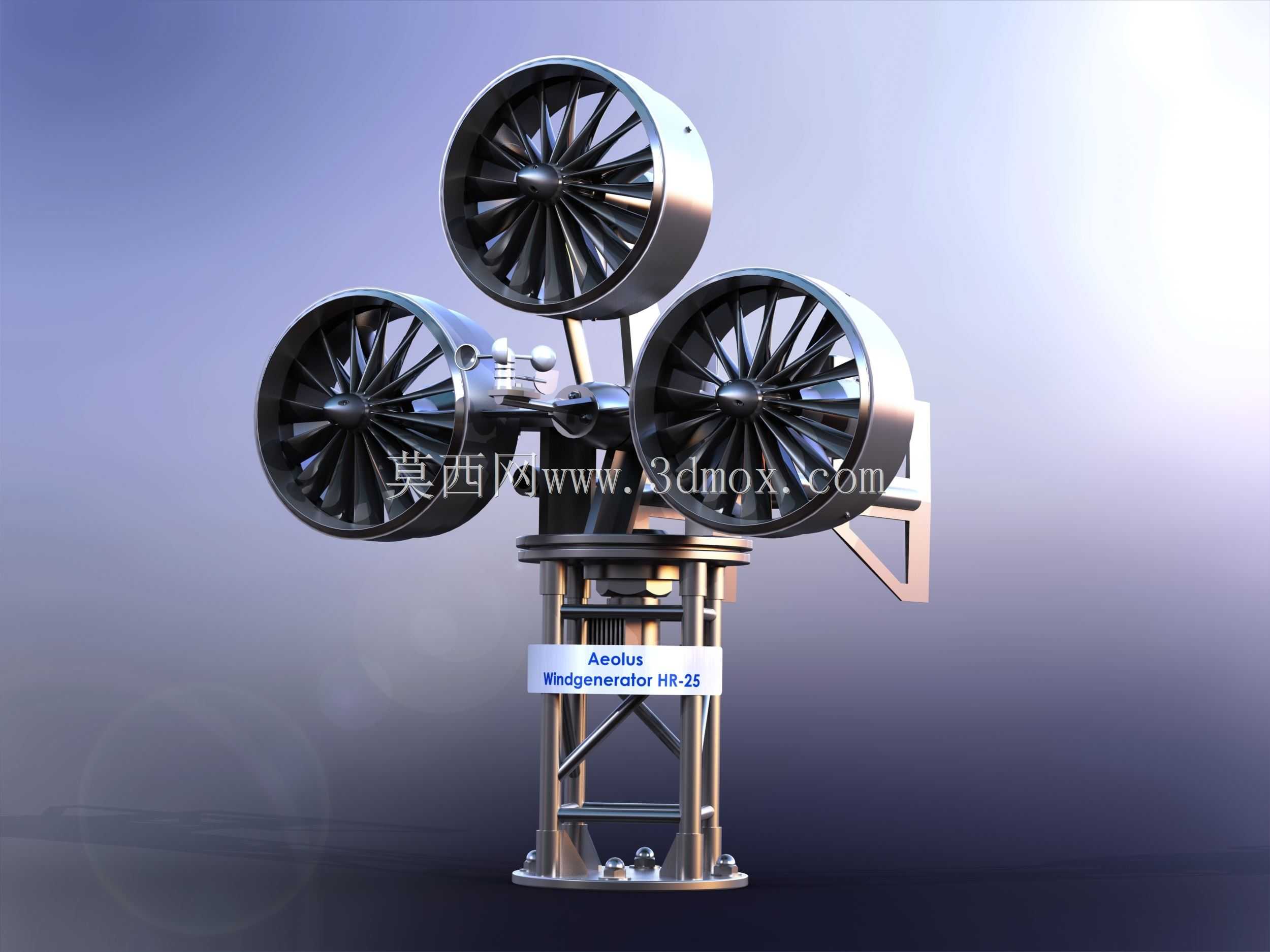

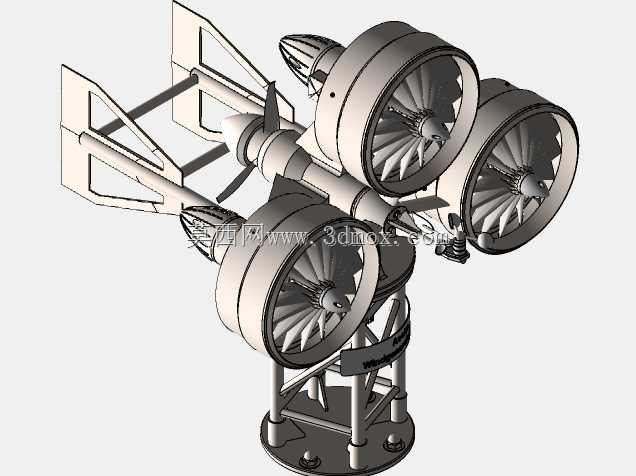

紧凑型三叶轮分布式风能捕获装置

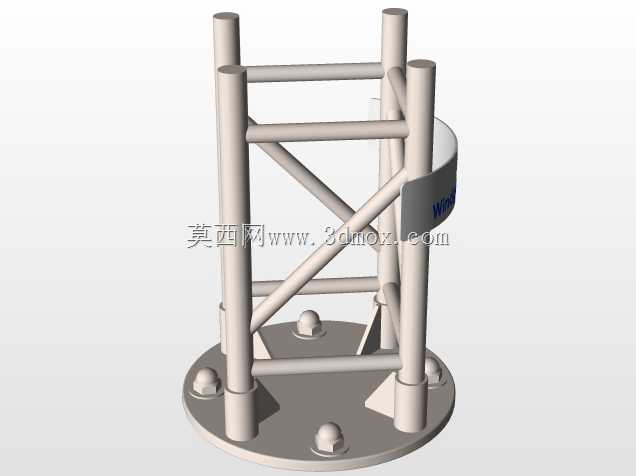

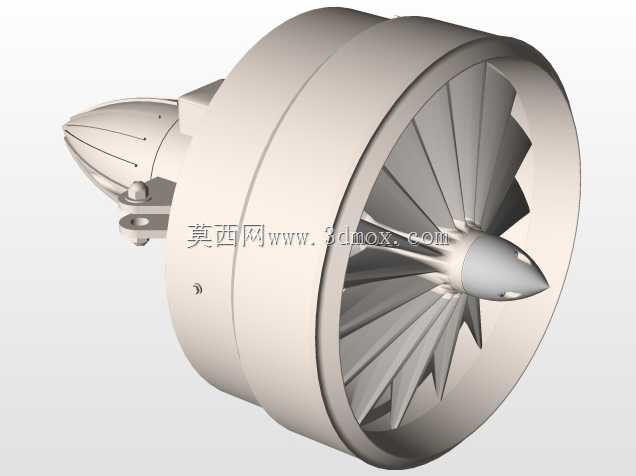

　　这款紧凑型风能捕获装置的设计初衷，是填补传统单叶轮水平轴风机在分布式微网场景下的适配空白，区别于大兆瓦级风场的长叶片机组，它的三个涵道式叶轮呈三角阵列排布在塔架顶端，单叶轮直径控制在较小区间，整体安装占地半径不足两米，完全适配厂区屋顶、偏远基站、海岛值守点这类空间局促、吊装条件有限的部署场景。从结构逻辑上看，三叶轮的布局并非简单的数量叠加，每个叶轮都带有独立的涵道整流罩，一方面可以约束进气流场，降低叶尖涡流带来的能量损耗，在低风速区间就能启动捕获风能，另一方面涵道结构也能对高速旋转的叶片形成物理防护，避免飞鸟、杂物撞击叶片造成结构损坏，同时降低叶片旋转产生的气动噪音，更适合临近人居区域的部署需求。塔架部分采用桁架式镂空结构，

　　相比同高度的实心塔筒，桁架结构的风阻系数降低近四成，在强阵风工况下能大幅降低塔架承受的横向弯矩，塔架底部采用法兰盘式安装接口，可直接与预制混凝土基础或者钢制安装底座通过螺栓紧固，安装时不需要大型吊装设备，仅靠小型起重工具就能完成整机的架设作业，大幅降低了偏远区域的部署施工难度。从功能实现层面，三个叶轮的输出端通过独立的传动支路汇入顶端的汇流传动舱，内部集成了整流调压模块，不需要额外搭建外置的变电柜，输出线缆沿桁架塔架的中空杆件内部走线，既避免线缆长期暴露在户外环境下出现老化破损，也让整机外观更整洁，减少风阻干扰。设计过程中特意将三个叶轮的安装平面做了15度的倾角差，并非完全处于同一水平面，这样的排布可以避免不同叶轮之间的尾流干扰，

　　当来流风向出现小角度偏移时，至少有两个叶轮能处于最佳迎风角度，不需要像传统单叶轮风机那样配置复杂的偏航系统持续调整朝向，仅靠三个叶轮的出力差就能实现被动对风，既简化了整机的机械结构，也降低了后期运维的部件更换成本。在安装边界的考量上，整机顶端距离安装基础的高度控制在四米以内，顶端的最大回转直径不超过两米二，不会对周边的通讯天线、照明设备造成遮挡，塔架底部的安装法兰预留了通用的螺栓孔位，可兼容市面上常见的小型风电安装基座，不需要对现有安装点位做大规模的土建改造。叶轮部分的叶片采用等弦长的小尺寸设计，相比大兆瓦风机的变截面长叶片，小尺寸叶片的结构强度更容易保证，在遭遇极端强风时，涵道外侧的泄压槽会自动导通，降低叶轮承受的风压，

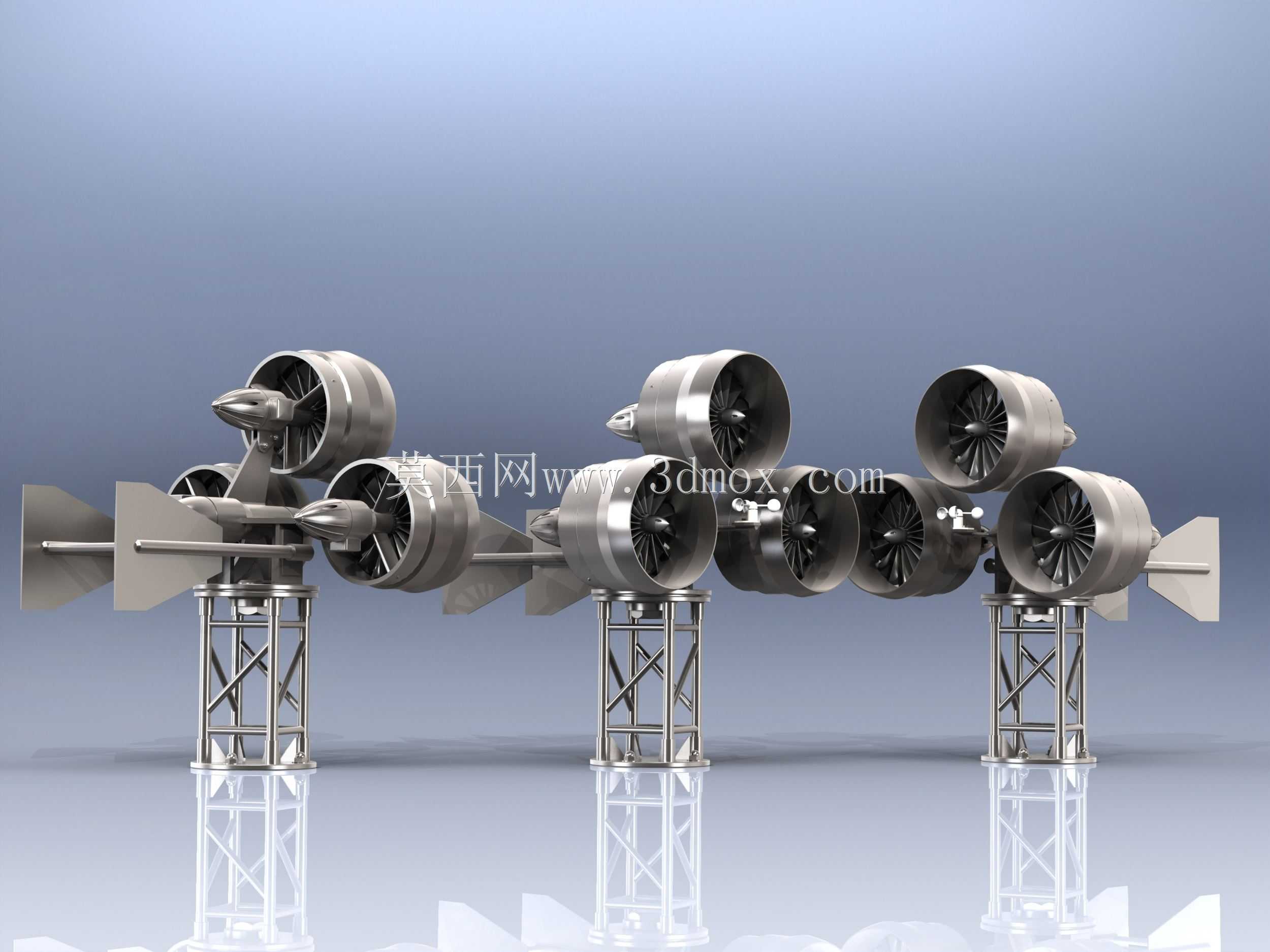

　　配合塔架上的阻尼减震结构，可抵御十二级以上的强阵风侵袭，适合沿海高风速、多台风的区域使用。从实际应用场景来看，这类紧凑结构的风电装置既可以单台部署为小型离网负载供电，比如野外的监测传感器、航道警示灯、偏远村落的户用供电，也可以多台组阵搭建小型分布式风电站，为厂区、海岛的微电网提供清洁电力补充，相比传统的小型单叶轮风机，三叶轮结构在相同的占地空间下，风能捕获效率提升近三成，在年均风速三米每秒的低风速区域也能稳定输出电力，拓宽了小型风电设备的适用风速区间。整机的外露结构件都做了防腐镀层处理，涵道罩采用抗紫外线的复合材料，可长期在户外高湿、高盐雾的环境下工作，运维时仅需要定期检查塔架连接螺栓的紧固力矩、清理涵道进风口的积尘杂物，不需要复杂的专业运维设备，普通的工程人员就能完成日常维护作业。
