5kW水平轴小型离网风力发电装置结构

　　这套5kW级水平轴风力发电装置，主要面向偏远无电网覆盖区域、分散式户用供电场景、海岛独立供电站点、牧区临时用电点位以及小型分布式新能源并网补能场景设计，可在年平均风速3m/s以上的区域稳定运行，适配丘陵、草原、沿海滩涂等多种开阔地貌的安装需求，能够为照明负载、小型生产机具、家用生活电器、通讯基站备用电源提供持续的电力输出，搭配储能蓄电池组可实现无风时段的电力持续供应，解决电网延伸成本过高区域的基础用电难题。

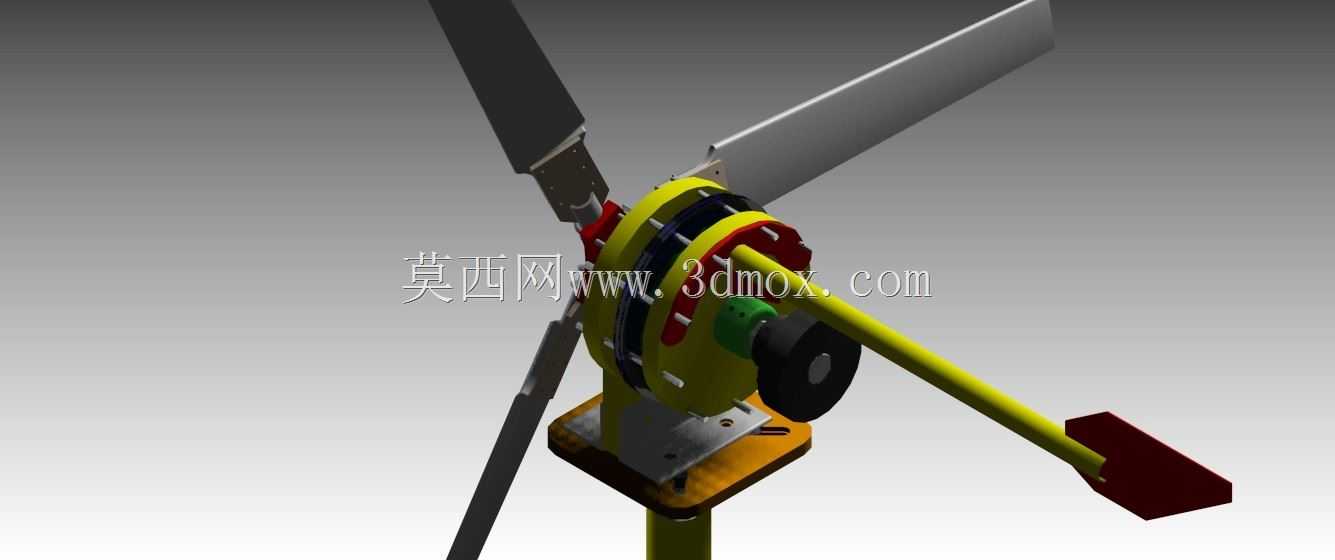

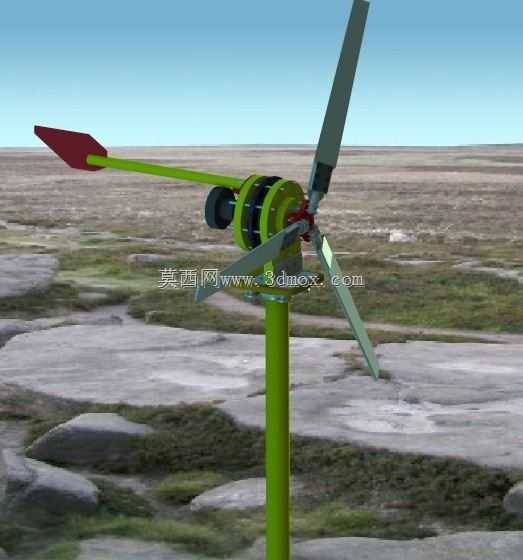

　　从功能特性来看，该装置采用上风向三叶式风轮设计，风轮叶片采用翼型优化结构，在低风速区间即可获得足够的启动转矩，额定风速下可达到5kW的持续发电功率，风轮后方设置的尾舵结构可自动完成对风动作，无需额外的偏航驱动机构，当风向发生变化时，尾舵受侧向风压作用带动整个机头绕塔杆轴线转动，始终保持风轮正对来风方向，保证风能捕获效率维持在较高区间；机头内部集成增速传动结构与发电单元，可将风轮的低转速大转矩输入转换为发电单元所需的高转速输入，传动路径做了密封防护设计，可阻挡户外沙尘、雨水侵入内部传动副，延长设备户外无维护运行周期。

　　设计过程中优先考虑了户外长期运行的可靠性与安装维护的便捷性，整体机头采用模块化拆分设计，风轮叶片、尾舵杆、主机壳体、塔杆连接座均可单独拆分运输，无需大型吊装设备即可完成现场组装，适配乡村、山区等大型设备难以进入的安装场景；塔杆采用等径直管结构，底部采用法兰盘与混凝土基础锚固，基础预埋螺栓的分布尺寸经过载荷校核，可抵御当地常见等级的强风载荷，避免设备在极端大风天气下出现倒伏风险；风轮与主机的连接位置设置了防松锁止结构，可避免长期运行过程中连接螺栓受交变载荷作用出现松脱问题，尾舵与主机的连接位置设置了缓冲结构，可抵消风向快速变化时的冲击载荷，保护内部传动部件不受瞬时冲击损坏。

　　安装边界方面，该装置的塔杆高度根据安装区域的地表障碍物高度可选配，常规配置下塔杆高度为8米，安装点位需要保证周边100米范围内无高于塔杆1/3的遮挡物，避免湍流影响风轮运行稳定性与风能捕获效率；设备整体的回转半径以塔杆轴线为基准，风轮旋转扫掠面的最大半径为2.2米，尾舵伸出主机尾部的长度为1.8米，安装时需要预留足够的机头回转空间，避免周边障碍物触碰旋转的风轮或尾舵结构；主机与塔杆的连接法兰采用标准螺栓孔分布设计，可适配同规格的通用风电塔杆，无需额外做转接结构设计，降低现场安装的加工成本。

　　结构细节上，叶片与轮毂的连接采用铰接式变距预留结构，可根据后续使用需求加装离心式变距机构，在风速超过额定值时自动调整叶片桨距，限制风轮转速，避免超速损坏发电单元；主机壳体采用拼合式密封结构，壳体接缝处设置密封胶条，所有对外的线缆接口均采用防水航空插头，可满足户外IP65级别的防护要求，适配降雨、沙尘、低温等多种恶劣户外环境；尾舵板采用平板式结构，舵面面积经过风压计算，可保证在常见风速范围内提供足够的对风转矩，同时不会因舵面面积过大导致机头对风动作过于灵敏，减少偏航过程中的机构磨损。

　　在实际应用中，该装置可单独作为离网供电单元使用，也可多台组网构成小型风电场，为村落、小型作业区提供集中供电，搭配光伏板还可组成风光互补供电系统，进一步提升供电稳定性，降低单一能源受天气影响的供电波动问题；整套结构的三维建模过程中，所有运动部件均做了干涉校验，风轮旋转、机头偏航的全行程内无结构碰撞问题，各连接部位的螺栓规格、安装空间均按照实际装配需求预留了足够的操作空间，可直接作为生产加工的结构参考依据，也可用于小型风电项目的方案演示、结构教学等场景。
