飞机涡轮压缩机套管结构三维设计

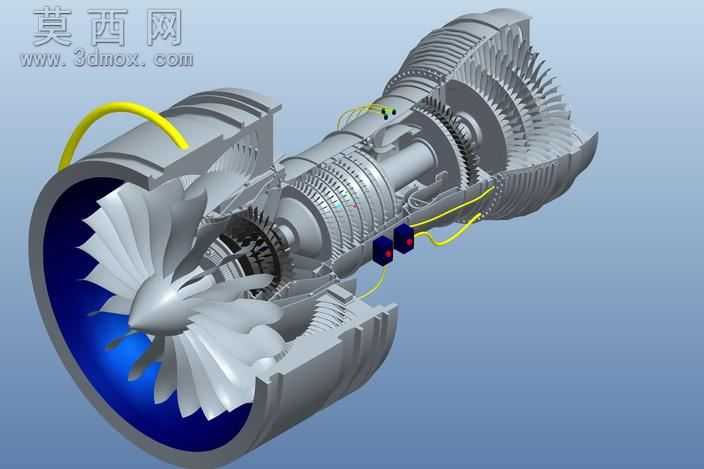

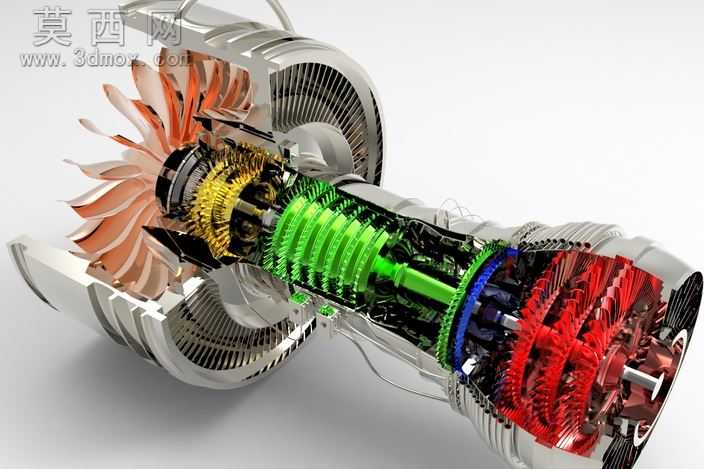

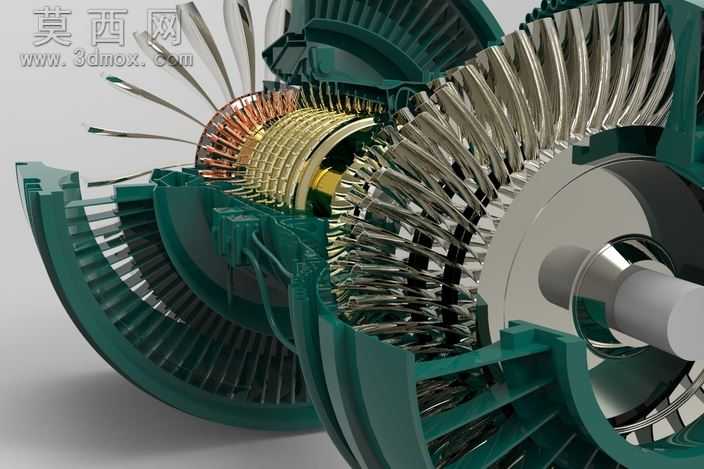

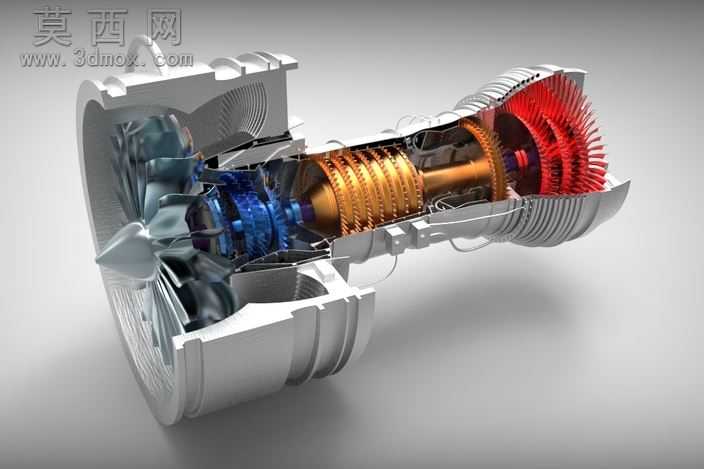

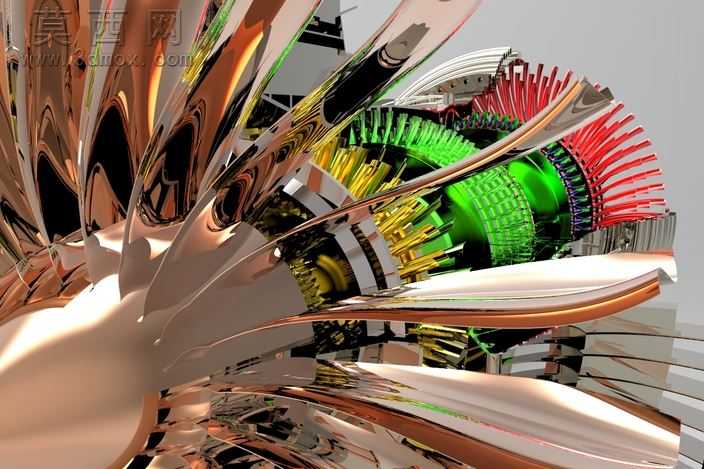

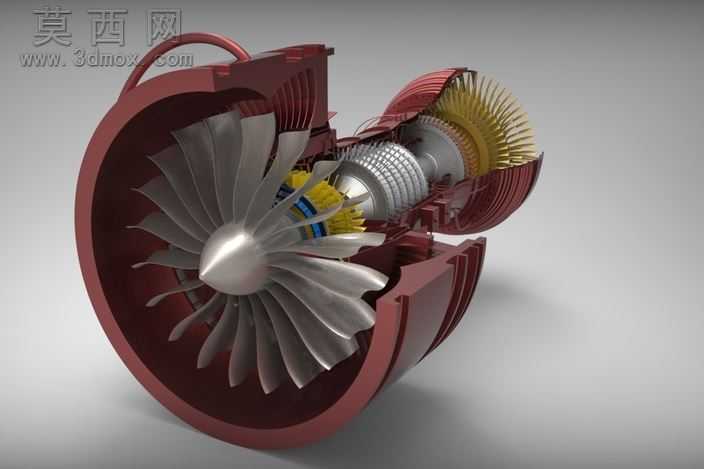

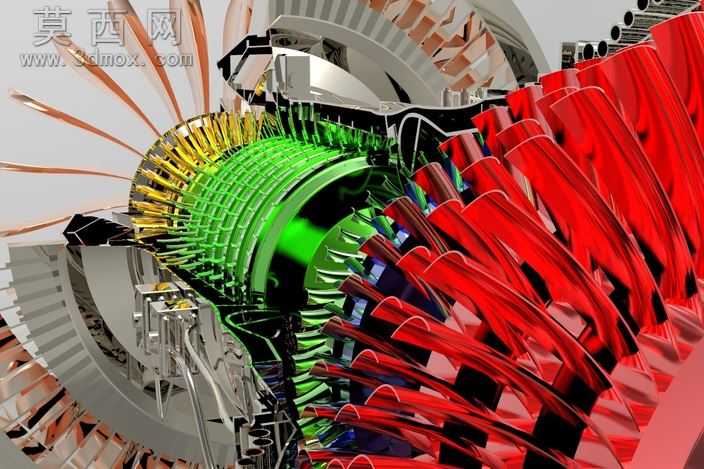

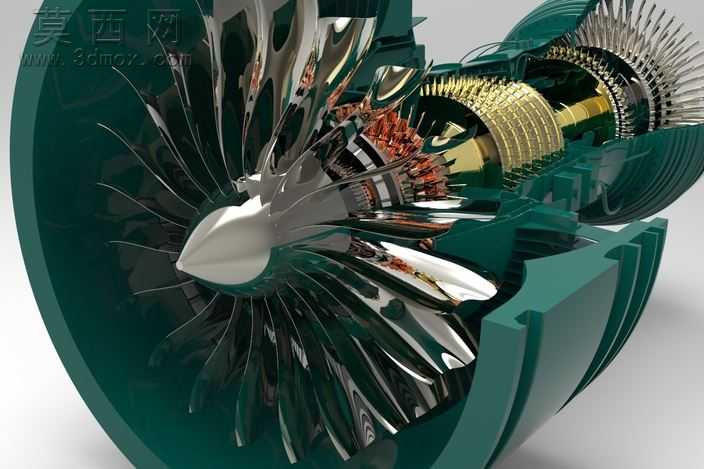

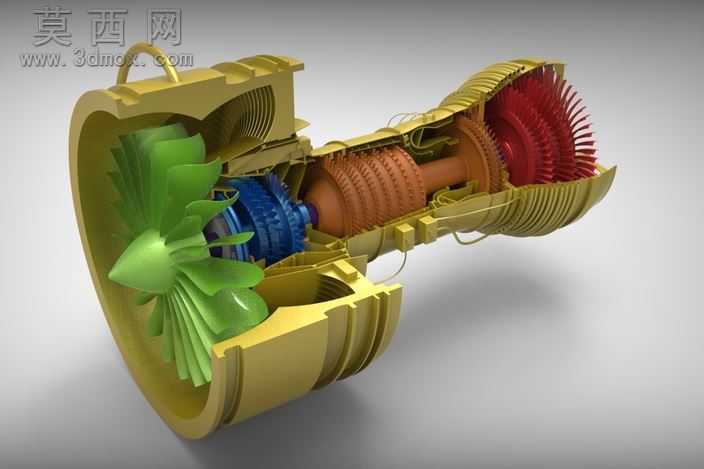

本作品为飞机涡轮压缩机套管的三维结构设计，采用三维建模软件完成整体结构的搭建与细节刻画，通过剖切展示的形式完整呈现涡轮压缩机内部的核心构造，清晰展现套管与风扇叶片、压气机轮盘、燃烧室组件等核心部件的装配关系。建模过程中首先梳理涡轮压缩机的气动布局逻辑，以航空发动机实际运行的结构原理为基础，先完成外部套管的曲面造型，精准还原套管的环形包覆结构、外部管路接口的轮廓特征，保证曲面过渡顺滑无破面，符合航空构件的流线型设计要求。随后依次完成内部各级组件的建模：前端大尺寸风扇叶片采用翼型截面放样生成，还原叶片的扭角特征与叶根的安装结构；多级压气机叶片按照压比逐级变化的规律调整叶片尺寸与排布密度，还原轴流式压气机的层级结构；燃烧室与涡轮段的细节也做了对应刻画，保证各部件与套管的装配间隙符合实际设计逻辑。材质渲染阶段针对不同部件做了区分设置：外部套管采用暗红色耐高温合金材质，添加细微的金属磨砂质感与使用痕迹，还原航空发动机热端部件的材质特征；风扇与压气机叶片采用亮银色高温合金材质，突出金属的冷冽质感与叶片表面的高光反射；内部密封件与管路采用对应橡胶、复合材质的色彩表现，通过光影调整突出剖切结构的层次感，让内部构造的展示更加清晰直观。设计过程中遵循航空动力构件的设计逻辑，套管作为涡轮压缩机的外部承载与导流构件，既要满足内部组件的安装定位需求，也要兼顾气动导流与结构强度要求，建模时对套管的壁厚、安装边、接口位置都做了符合工程逻辑的设定，没有出现结构干涉或者不符合装配逻辑的问题。整体模型完成后通过剖切视角的渲染输出，能够直观展现涡轮压缩机从进气风扇到后端涡轮段的完整气路走向，清晰呈现套管在整个动力单元中的包覆、定位、导流作用，既可以作为航空发动机结构教学的演示素材，也能为相关动力构件的设计提供结构参考，帮助理解航空涡轮压缩机的内部构造与各部件的配合关系。
