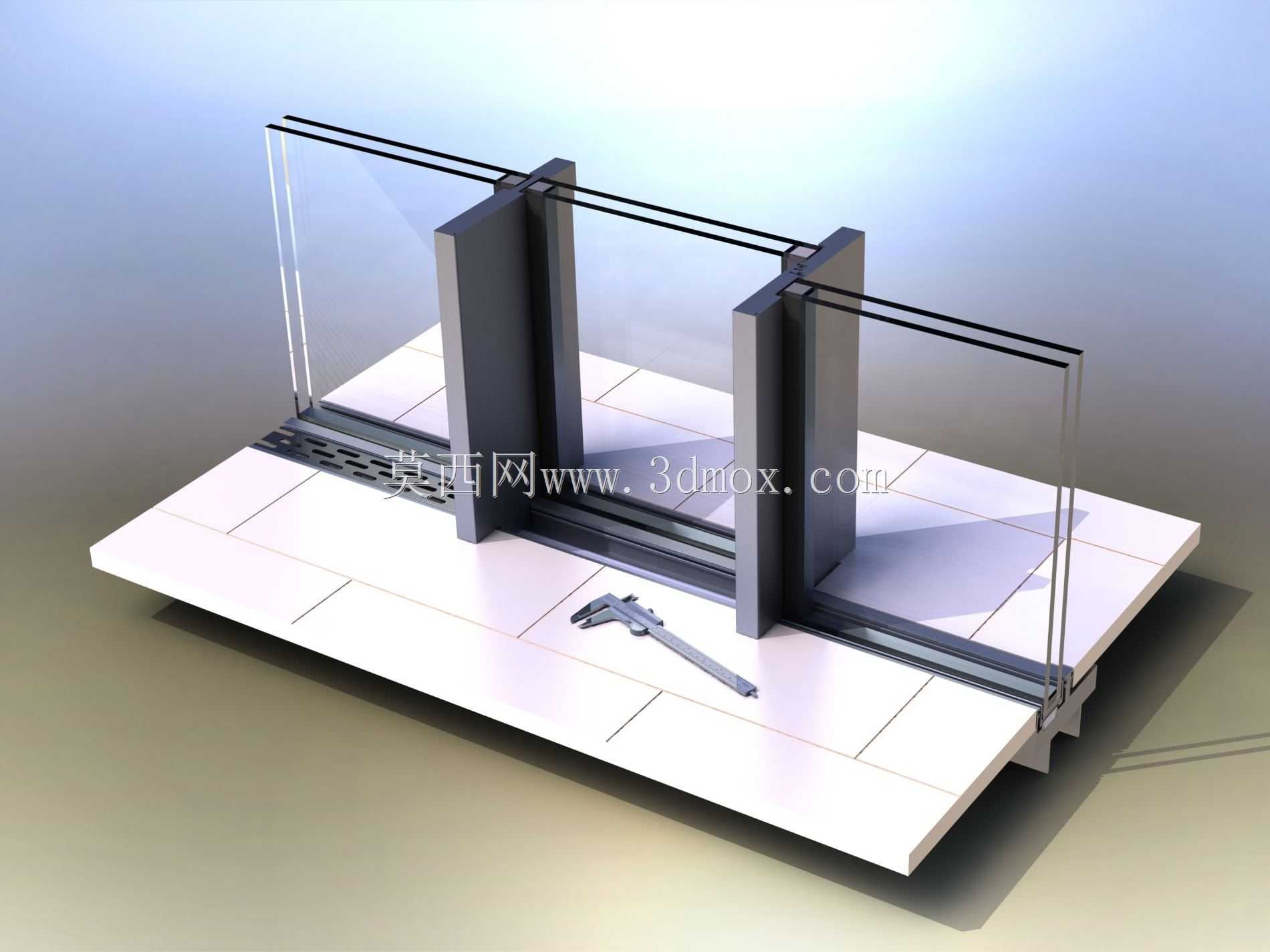

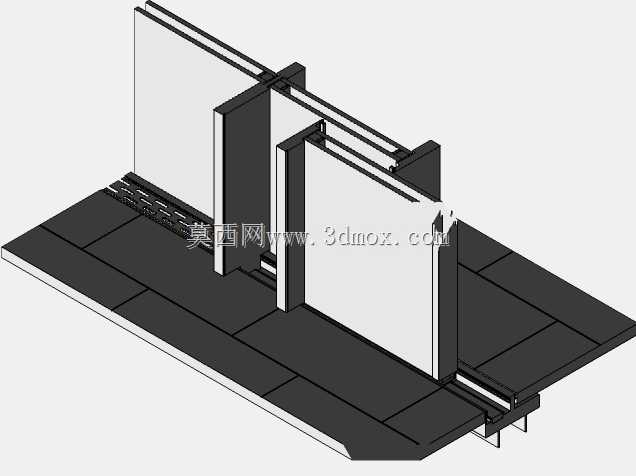

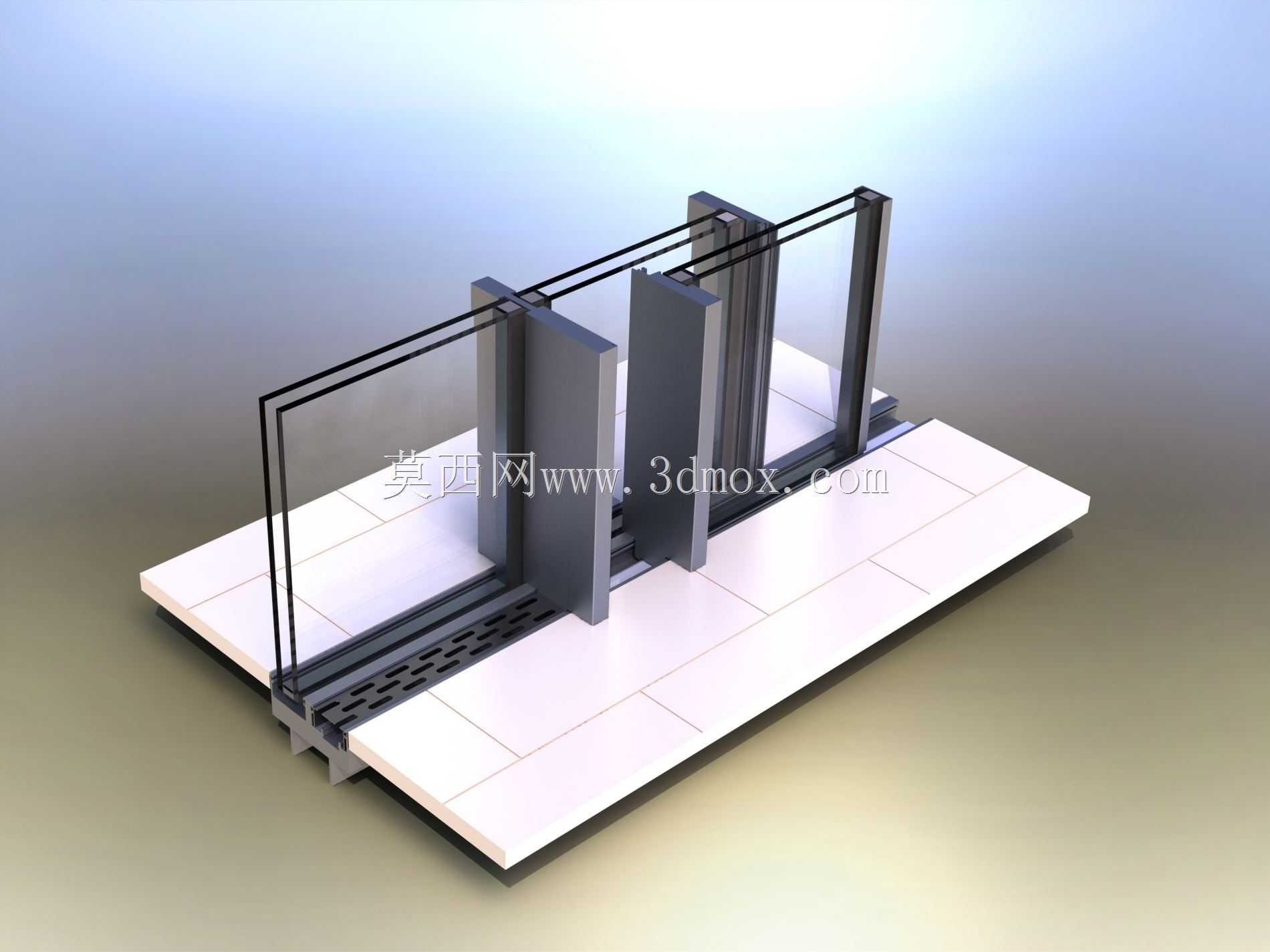

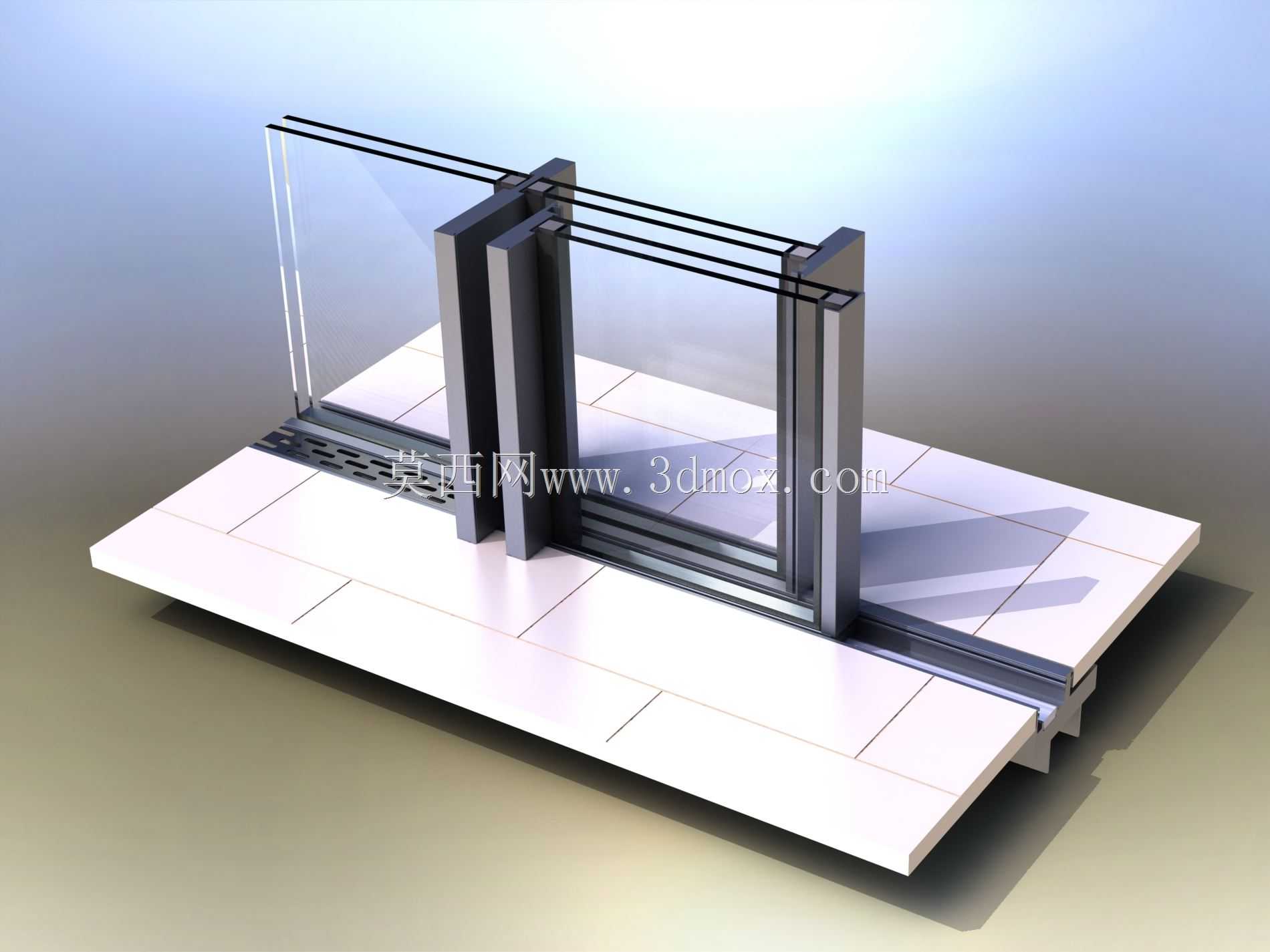

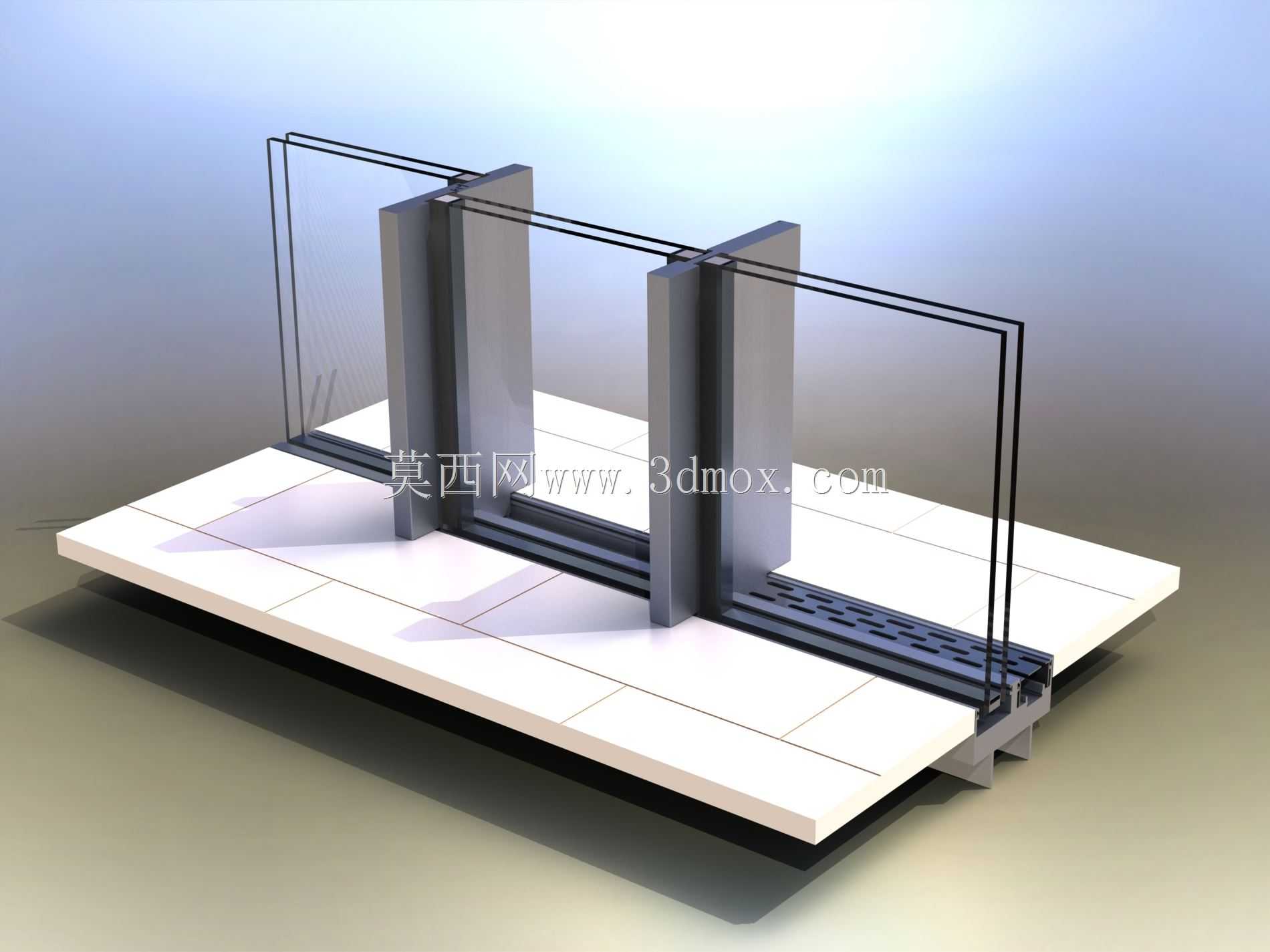

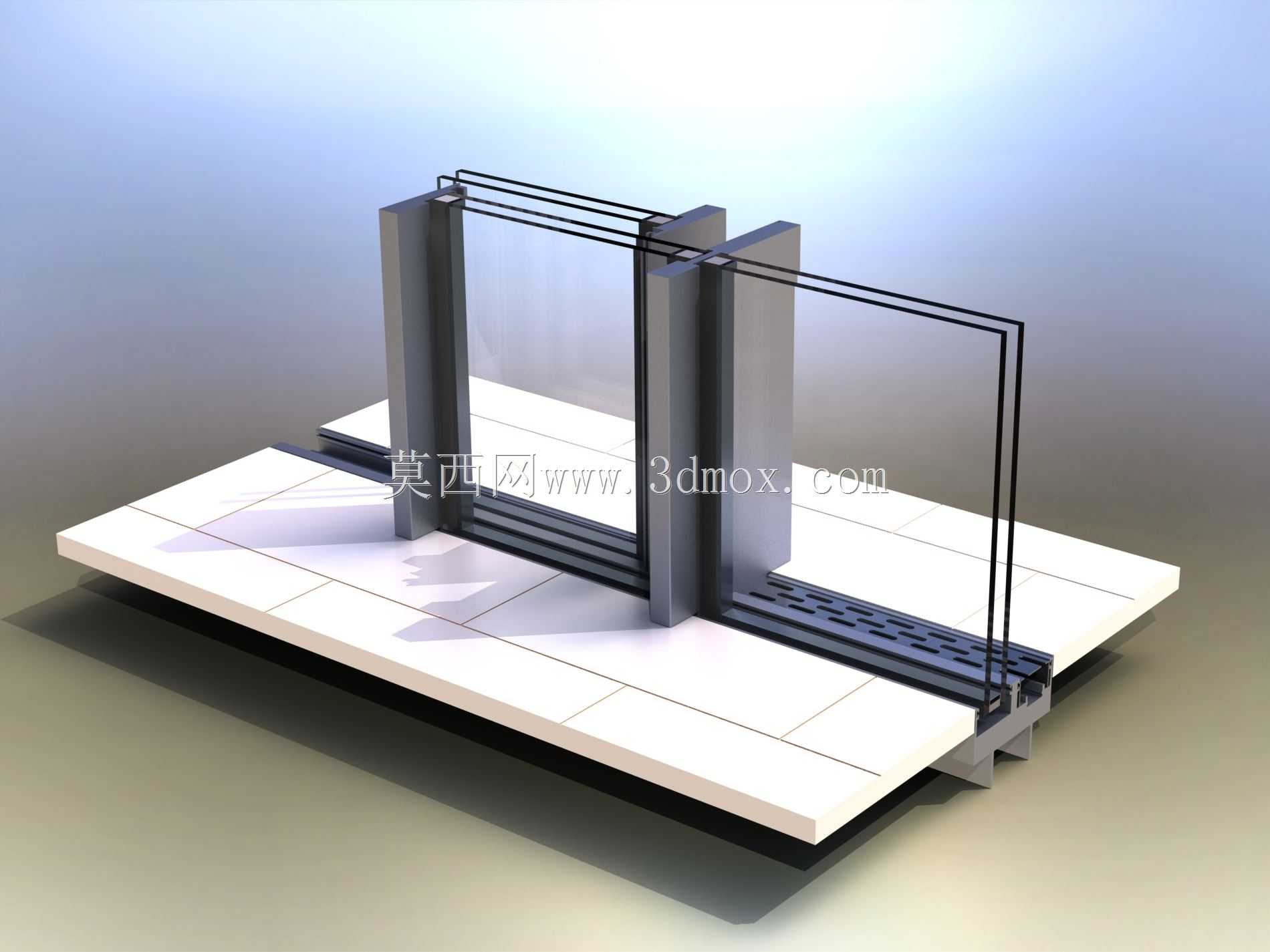

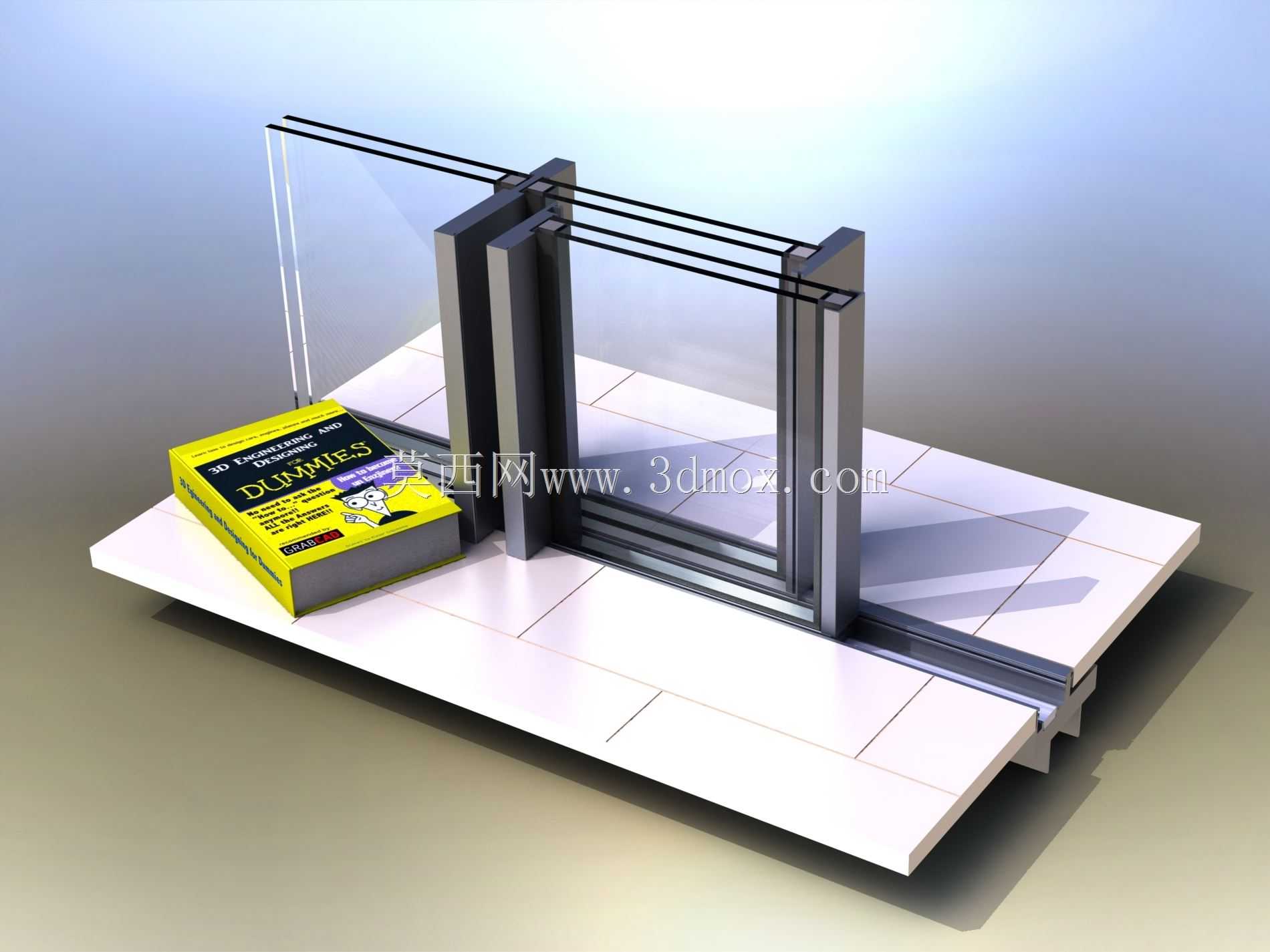

双层中空玻璃滑动门底部安装结构

　　这套滑动门底部结构主要适配民用住宅、商用办公空间的室内隔断、阳台封闭等场景，核心解决双层中空玻璃推拉门的底部承重、滑动顺畅性与安装密封问题。日常使用中，滑动门的底部构件是整扇门受力最集中的部位，既要承担整扇DGU双层中空玻璃加金属边框的全部竖向荷载，还要保证横向推拉时无卡顿、无晃动，同时要兼顾安装阶段的公差调节空间，避免土建施工的地面误差影响门体装配。从结构设计逻辑来看，底部导轨采用多轨道平行排布形式，对应多扇推拉门的独立滑动路径，轨道截面做了高低差设计，既能减少灰尘、积水进入轨道滑槽影响滑动，也能在安装时通过轨道下的调节垫片适配地面10mm以内的平整度误差，不需要额外对地面做大规模找平处理。滑块部分采用嵌套式结构，

　　与门体下边框的连接位置预留了左右3mm、上下5mm的调节余量，安装时可以通过侧边的紧定螺钉微调门体的垂直度，避免玻璃门出现倾斜、蹭边的问题。考虑到双层中空玻璃的自重较大，单扇门按常规1.2m宽、2.4m高的规格计算，整体重量接近80kg，底部滑块的承重接触面做了加宽处理，接触面积比普通单玻推拉门滑块大40%，单位面积承压更低，长期使用不会出现滑块变形、轨道凹陷的问题。滑动副的接触位置没有采用直接的金属硬接触，而是在滑块与轨道的接触面嵌入了低摩擦系数的耐磨衬条，推拉时的阻力更小，也不会出现金属摩擦的异响，衬条采用卡槽式固定，后期维护更换不需要拆卸整扇门，只需要抬起门体抽出旧衬条替换即可。导轨的安装边界方面，

　　整套底部结构凸出地面完成面的高度控制在18mm，不会形成过高的台阶绊脚，导轨总宽度根据门扇数量对应调整，双扇推拉的导轨宽度为95mm，三扇推拉的导轨宽度为142mm，安装时需要在地面预留对应宽度的安装槽，槽深20mm即可将导轨嵌入安装，实现与地面完成面近乎齐平的效果。门体底部与导轨的缝隙位置设计了隐形的密封毛条卡槽，安装毛条后可以阻挡灰尘、蚊虫从底部缝隙进入室内，同时不会影响门体的正常滑动。在实际施工场景中，这套结构可以适配不同厚度的双层中空玻璃，玻璃厚度在20mm到28mm区间内都可以通过调整边框内的密封胶条厚度实现夹紧固定，不需要更换整套底部构件。针对阳台等可能存在积水的场景，导轨的外侧端面做了微小的排水坡度，

　　少量溅入导轨的积水可以顺着坡度从导轨两端的排水缺口排出，不会积在滑槽内滋生污垢或者锈蚀构件。从建模细节来看，所有的安装孔位、配合公差都按照实际加工精度设置，滑块与导轨的配合间隙控制在0.2mm到0.3mm之间，既保证滑动时不卡滞，也不会出现间隙过大导致门体晃动的问题。结构中所有的棱角位置都做了R0.5mm的倒角处理，避免安装施工时划伤作业人员，也不会在日常使用中磕碰伤人。很多现场安装容易忽略的是，导轨安装时必须保证纵向的直线度，每米长度内的直线度误差不能超过1mm，否则门扇推拉到误差较大的位置时会出现卡顿，这套结构的导轨型材本身的直线度精度可以满足这个要求，安装时只需要拉通线找正即可。另外，滑块与门体下边框的连接采用不锈钢自攻螺钉，螺钉的拧入深度控制在15mm，既保证连接强度，也不会拧穿边框的型材壁影响外观和密封性能。
