输送机检测用快夹式检验夹具支架结构

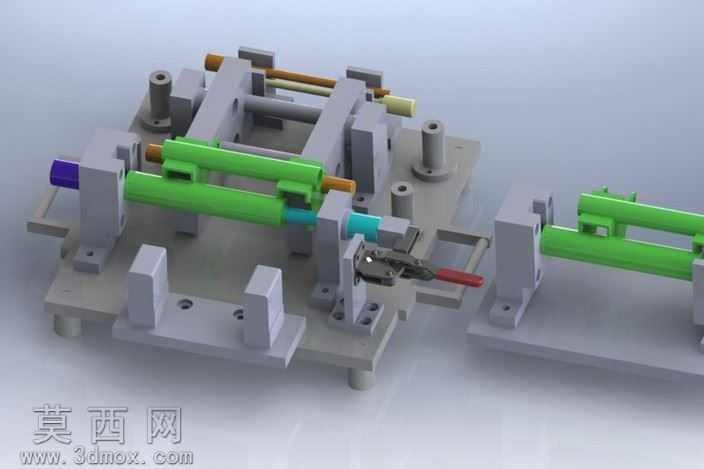

本检验夹具支架采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械工装的定位基准原则，先搭建底部安装基板作为整体承载基准，基板上预留标准化安装孔位与支撑脚定位槽，保证夹具在检测工位上的安装稳定性与重复定位精度。建模阶段对各功能模块进行分层装配设计：首先布置侧向定位支撑座，采用等高方块支撑结构对被检测的输送机部件进行Z向高度定位，支撑座的安装孔位设计为长圆孔形式，预留一定的位置调整余量，适配同系列不同尺寸规格工件的检测需求；其次设计工件承托定位结构，针对被检测的长条形输送机部件，设置同轴度定位套与侧向顶紧结构，保证工件装夹后轴线与检测基准保持平行，避免检测过程中出现位置偏移。模型中集成了快速夹钳机构，对夹钳的铰接转轴、压头行程、手柄操作空间进行了运动仿真校验，确保夹钳压合后能够稳定压紧工件，同时手柄操作时不会与周边支撑结构产生干涉，夹钳压头处设计了软质防护垫的装配位，避免压紧过程中刮伤工件表面。渲染阶段采用工业级写实材质方案：底部基板与支撑座赋予哑光灰色金属材质，模拟阳极氧化铝合金的表面质感，快速夹钳的操作手柄赋予红色防滑塑胶材质，被检测的工件主体赋予亮绿色工程塑料材质，不同功能部件采用差异化材质区分，能够清晰直观地展现各部分的结构关系与装配逻辑。整体设计思路围绕输送机部件的快速检测需求展开，兼顾装夹效率与定位精度，所有结构件均采用标准化机加工艺可实现的结构形式，无特殊异形难加工结构，建模过程中对各装配间隙进行了公差预留，保证实际加工装配后各运动部件动作顺畅，定位精度满足产品检验的公差要求，支架整体采用对称式布局设计，可同时适配两个同规格工件的同步装夹检测，有效提升工位检测效率。
