V型八缸汽车发动机曲柄连杆机构模型

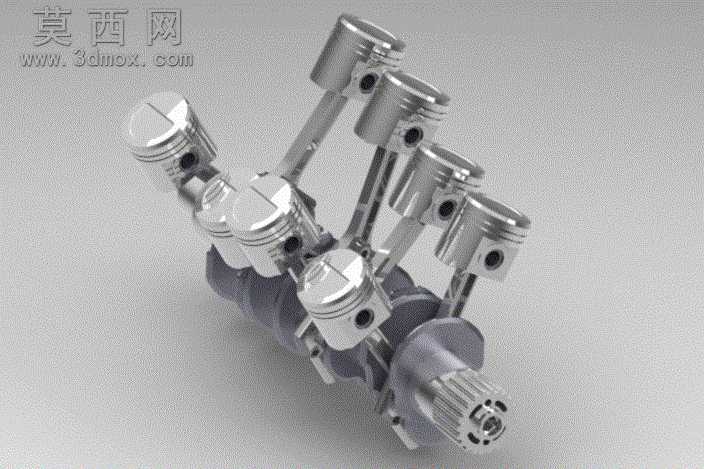

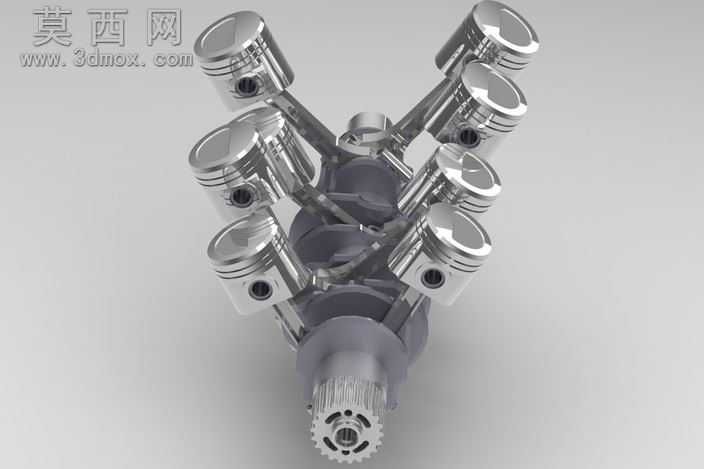

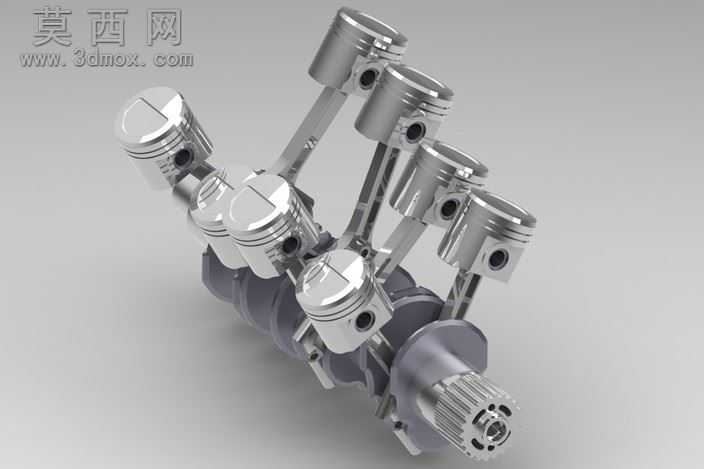

本模型为V型八缸内燃机核心曲柄连杆机构的三维建模作品，建模过程严格遵循内燃机动力总成的真实机械结构逻辑，以等比例还原V8发动机的核心运动部件为设计目标。建模阶段首先完成曲轴部件的参数化构建，依据V8发动机90度气缸夹角的经典布局，精准设置八个曲柄销的相位角度，确保各缸做功顺序符合四冲程内燃机的点火间隔要求，曲轴的平衡块、输出端花键、主轴颈等细节均按照真实机械加工特征完成建模，保证部件间的装配干涉校验完全符合工程设计规范。活塞部件建模还原了汽油机活塞的典型结构，包含活塞顶燃烧室凹坑、活塞环槽、活塞销座等细节特征，活塞裙部的型面变化也做了对应还原，保证模型的结构真实性。连杆部件采用分体式连杆结构建模，还原了连杆大头的剖分结构、连杆螺栓安装位、小头衬套安装位等细节，连杆长度与曲柄半径的比值严格按照民用V8发动机的常规参数设定，确保运动仿真时活塞运动轨迹符合真实动力学特性。模型装配阶段严格按照机械装配约束完成部件配合，曲轴主轴颈与缸体主轴承座设置同轴心约束，连杆大头与曲柄销设置同轴心配合，活塞销与连杆小头、活塞销座设置对应同轴约束，完成装配后可完整模拟曲轴旋转带动连杆、活塞做往复直线运动的完整工作过程，直观展示内燃机将燃油燃烧压力转化为旋转扭矩的核心机械原理。材质渲染阶段为金属部件赋予了对应的金属材质，活塞、连杆、曲轴分别匹配铝合金、锻钢的材质质感，添加了合理的环境反射与光影效果，清晰呈现各部件的结构轮廓与装配关系，可用于内燃机结构教学、动力总成原理演示、汽车构造科普等场景，帮助学习者直观理解V8发动机的核心机械结构与运动逻辑。
