kj66微型涡轮轮盘精密结构设计

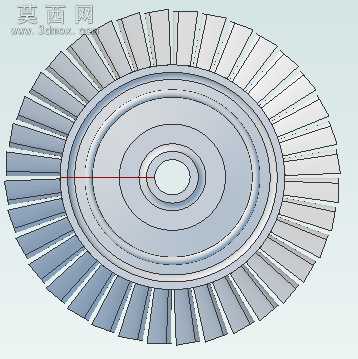

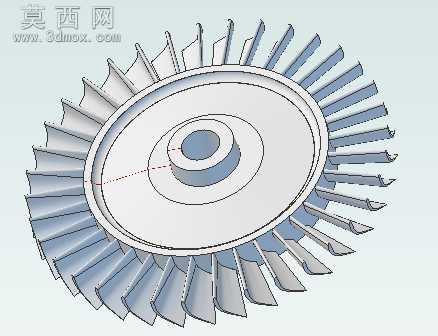

本作品为微型涡喷动力核心部件kj66涡轮轮盘的三维结构设计，建模过程严格遵循微型燃气轮机的气动设计准则与结构强度要求，采用全参数化建模思路完成整体结构搭建。建模初始阶段先完成轮盘基体的回转特征构建，精准定位中心安装轴孔的同轴度基准，轴孔处设计阶梯式凸台结构，既保证与转轴的装配定位精度，又能优化轮盘核心区域的应力分布，避免高速旋转下的应力集中问题。叶片部分采用沿周向阵列的建模逻辑，每片叶片的翼型截面严格匹配kj66涡轮的气动设计参数，从叶根到叶顶设置合理的扭转角度与渐薄厚度过渡，叶根处做圆弧倒角处理与轮盘外缘平滑衔接，既降低气流流经叶根区域的流动损失，又提升叶片与轮盘连接位置的结构强度，可承受高温燃气冲击与每分钟数万转的离心载荷。模型渲染阶段采用金属质感材质模拟高温合金基材的视觉效果，对叶片型面做轻微的反光处理以凸显翼型的曲面流畅度，轮盘基体部分做亚光金属质感区分，通过不同材质表现清晰呈现轮盘与叶片的装配关系，同时添加剖面辅助线标注关键装配基准，直观展示中心轴孔的阶梯结构与各部分尺寸比例。设计过程中充分考虑微型涡轮的实际工况需求，轮盘整体做轻量化的厚度渐变设计，从中心凸台到外缘轮盘厚度逐步减薄，在保证结构强度满足高速旋转要求的前提下尽可能降低转动惯量，提升涡轮的动态响应性能；叶片前缘做小圆角钝化处理，避免微小加工缺陷导致的应力断裂风险，叶片尾缘做收薄设计优化气流出口的流动状态，提升涡轮的能量转换效率。所有叶片的阵列精度严格控制，周向分布均匀度误差控制在建模公差范围内，保证高速旋转时的动平衡性能，避免运转过程中出现振动问题。整体模型完整还原了kj66涡轮轮盘的核心结构特征，可用于微型涡喷发动机的结构原理学习、装配模拟验证，也可作为相关动力部件设计的参考案例，帮助设计者理解微型涡轮轮盘的结构设计逻辑与气动、强度的平衡思路。
