雷赛86HS系列两相步进电机三维模型

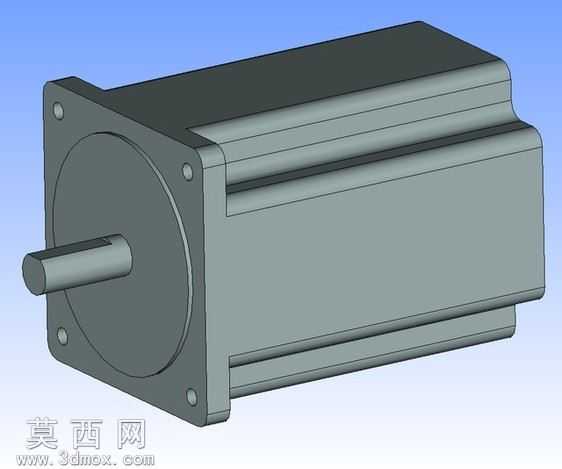

本模型为雷赛技术86HS系列两相混合式步进电机的三维参数化模型，建模过程严格参照原厂公开的产品外形尺寸规范，在主流三维CAD软件中完成全特征构建，整体比例协调，尺寸精度满足机械装配场景的使用需求。模型整体采用方型机座搭配前端方形安装法兰的经典86系列步进电机结构，机座主体通过拉伸凸台、圆角过渡等特征还原真实电机的壳体造型，表面做哑光金属质感的材质赋予，还原工业电机铸铝机壳的细腻磨砂质感，无多余夸张反光，贴合真实工业产品的视觉效果。前端输出轴采用同轴心拉伸特征构建，轴径、轴伸长度严格匹配86HS45、86HS85两款型号的安装尺寸，轴端做轻微倒角处理还原真实机加工的工艺细节；前端法兰面上的四个安装沉孔采用圆周阵列特征完成定位，孔位间距、沉孔深度均符合NEMA34标准安装尺寸规范，可直接用于配套设备的装配干涉检查。模型侧面的散热筋结构通过线性阵列的拉伸切除特征还原，既还原了真实电机壳体的散热结构设计，也通过细节特征提升了模型的真实感；后端盖部分与机座做一体化衔接处理，还原步进电机后端编码器防护盖的造型特征，整体结构无破面、无重叠特征，所有特征参数可编辑，支持使用者根据实际选型需求调整机身长度对应不同扭矩的86HS型号。渲染阶段采用柔和的工业蓝渐变背景，搭配均匀的环境漫反射光照，突出电机的金属材质质感与结构轮廓，无多余光影干扰，可直接用于产品选型手册配图、自动化设备方案展示等场景。建模过程中优先保证安装接口尺寸的准确性，对非关键的内部绕组、磁钢等结构做外观化简化处理，在保证模型视觉还原度的同时控制文件体积，方便在装配体中调用，不会造成大型装配体的运行卡顿，适配机械设计、自动化方案设计等多场景的使用需求。
