水平管式液位观测指示器三维设计

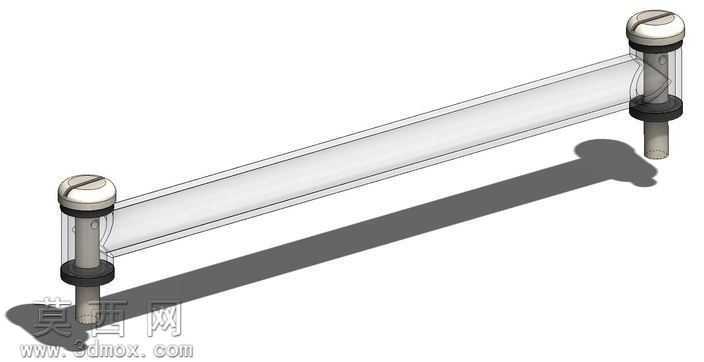

本作品为水平安装式管式液位指示器的三维建模成果，建模阶段以工业现场液位观测的实际需求为核心设计逻辑，首先梳理产品的功能结构组成：两端的密封固定端座、透明观测管体、端部防护帽、丁晴橡胶密封组件四大核心部分，在三维建模软件中通过参数化草图绘制各零件的截面轮廓，对端座的安装定位凸台、密封槽卡位结构、管体插接配合段进行精准尺寸约束，保证各零件间的装配公差符合机械密封的配合要求。建模过程中对透明玻璃管部分采用薄壁拉伸特征构建，还原玻璃管的通透壁厚属性，两端的丁晴橡胶密封件通过旋转凸台特征生成，精准还原密封件的唇边压缩结构，保证密封结构的合理性呈现。材质渲染阶段，针对不同零件的物理属性分配对应材质：两端端座采用哑光工程塑料材质，调整漫反射粗糙度参数还原工业塑料的磨砂质感；玻璃管部分设置高透明度、低粗糙度的玻璃材质，添加轻微的折射与反射参数，模拟真实玻璃管的通透观测效果；丁晴橡胶密封件分配深黑色哑光橡胶材质，调整材质的弹性质感参数，还原橡胶件的柔韧视觉特征；端部金属插接杆采用拉丝不锈钢材质，添加细微的金属纹理贴图，还原金属安装件的真实质感。结构设计上采用两端对称式布局，保证水平安装时的受力均衡，密封槽与密封件的过盈配合结构经过虚拟装配校验，避免出现装配干涉问题，管体与端座的插接段设计有定位止口，保证装配后整体的同轴度，避免安装后出现倾斜漏液的隐患。渲染阶段采用柔和的侧上方打光方案，添加柔和的地面投影效果，既清晰展现产品的整体外观轮廓，也通过光影效果突出玻璃管的通透属性与各部件的装配层次，整体模型完整还原了水平管式液位指示器的结构特征与材质表现，可用于工业设备液位监测部件的选型参考、装配演示以及相关教学场景使用。
