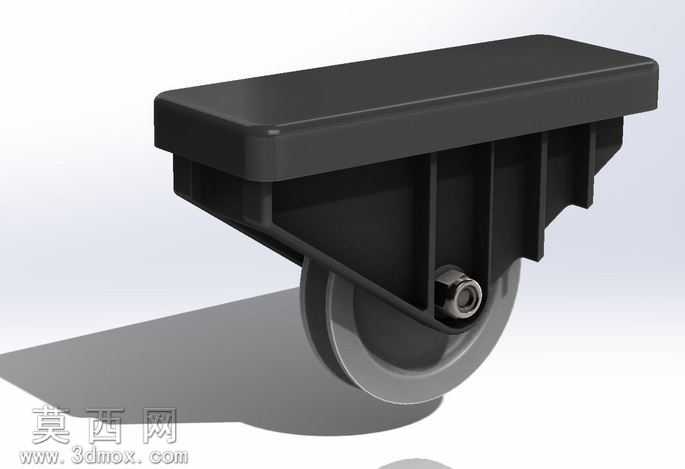

可调节高度桌用装配滑轮结构

本作品为适配可调节高度桌子的装配型滑轮三维模型，建模阶段采用参数化特征构建逻辑，首先完成顶部安装基座的轮廓绘制，通过拉伸、拔模、筋特征生成带加强筋结构的基座主体，基座顶面设计为平整安装面，预留与桌腿底部的装配贴合区域，侧面的三角加强筋通过对称阵列生成，在保证结构强度的同时减少不必要的材料占用，适配注塑生产的壁厚均匀要求。轮架部分与基座采用一体化衔接设计，轮轴安装位通过同轴心凸台定位，预留标准紧固件的装配孔位，孔位边缘做倒角处理避免应力集中。滑轮主体采用双轮缘结构设计，轮面做微弧处理，滚动接触区域预留软质包覆层的装配间隙，轮心位置的轴承安装位通过同轴度约束保证转动顺畅，轴端采用六角锁紧螺母的标准件装配结构，所有标准件均按通用五金件的实际尺寸建模，保证装配干涉检查的准确性。渲染阶段采用哑光工程塑料材质模拟基座与轮架的外观，表面添加细微的磨砂纹理还原注塑件的真实质感，滑轮滚动面采用半哑光硬质橡胶材质，金属紧固件采用镀锌亮面金属材质，通过三点布光方案突出结构的层次感，阴影采用软阴影参数还原真实的光影效果。设计思路围绕桌类家具的移动与高度调节需求展开，整体结构无需额外焊接工序，可通过卡扣与紧固件快速完成与桌体的装配，滑轮的承载能力经过结构校核，可适配常规家用、办公用可调高度桌的承重需求，轮架的限位结构可避免滑轮在使用过程中出现过度偏转，同时基座的加强筋设计可在长期承重下避免结构形变，所有装配间隙均按实际生产的公差要求预留，模型可直接用于生产前的结构验证、装配模拟以及产品展示渲染使用，各部件的特征参数均可编辑，方便后续根据不同桌型的安装尺寸进行调整修改。
