带配重快锁机构的可升降工作台设计

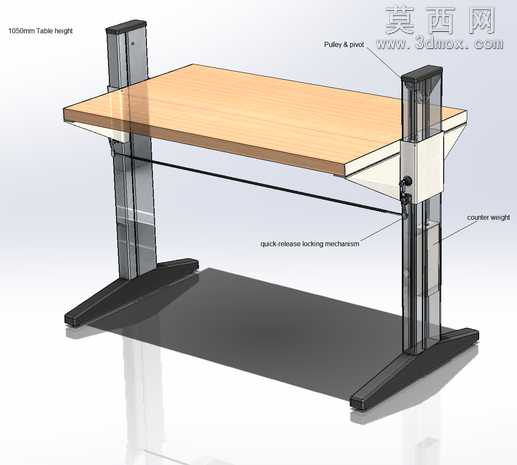

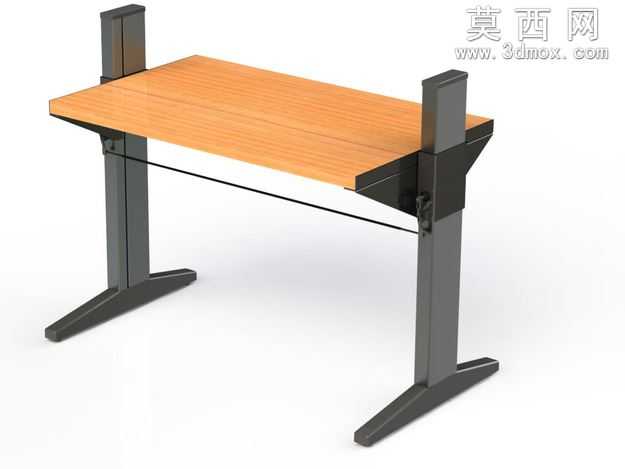

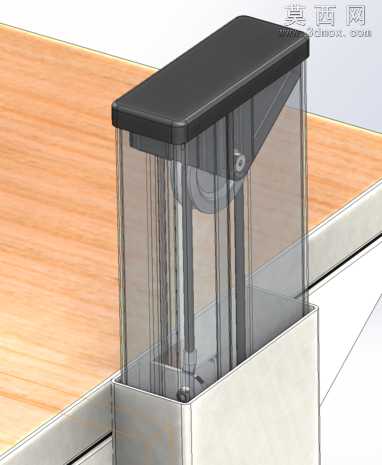

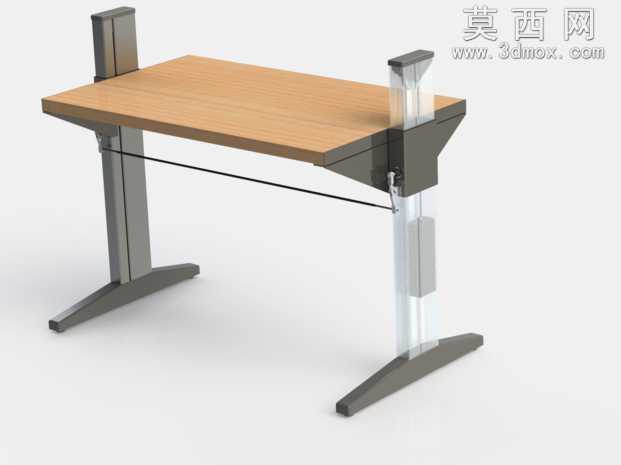

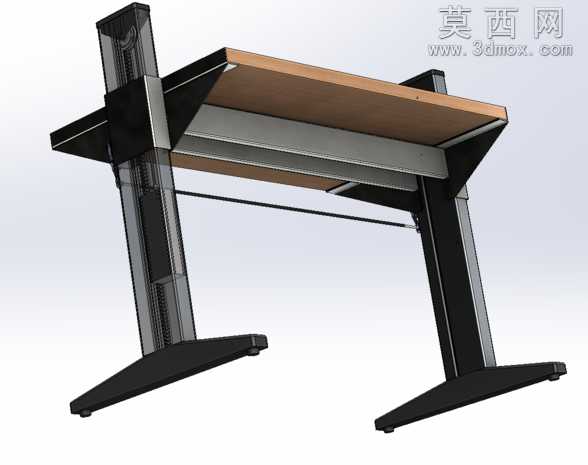

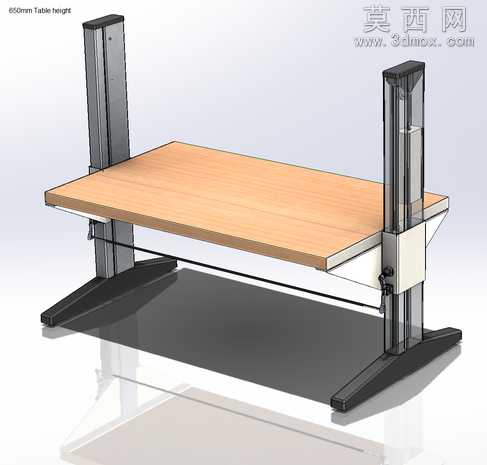

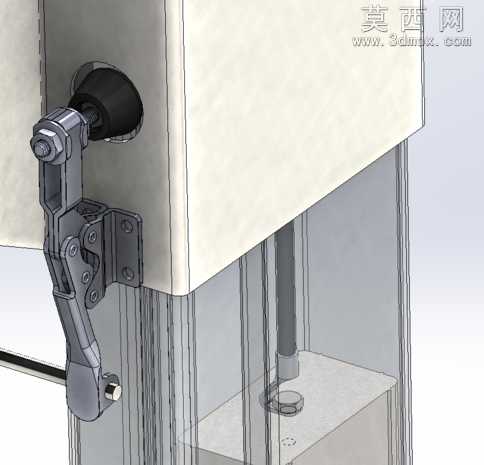

本作品为带计数器配重与快速释放锁定机制的可升降工作台三维建模作品，采用SolidWorks完成全参数化建模，覆盖从零件建模、虚拟装配到干涉检查、渲染输出的完整设计流程。建模阶段严格遵循实际生产的尺寸公差逻辑，对双立柱升降导轨、快锁夹钳机构、配重滑轮组、台面板框架、底部支撑脚等核心部件逐一进行特征建模，其中升降立柱采用铝合金挤压型材的截面特征还原，通过拉伸、切除、阵列等特征还原型材的凹凸卡槽结构，保证立柱滑动配合的间隙符合实际装配要求；快锁夹钳机构单独做子装配体建模，还原夹钳的偏心凸轮锁紧结构、弹簧复位结构，通过装配体配合约束模拟夹钳开合、锁止的运动行程，验证机构在任意高度位置的锁止可靠性。配重系统建模还原了滑轮组的绕线路径、配重块的滑动导向结构，通过质量属性配置模拟配重块与台面板的重量平衡，验证升降过程中无需额外外力即可实现高度调整的设计逻辑。材质与渲染阶段，台面板赋予实木纹理材质，还原木质工作台的表面质感；升降立柱、金属框架赋予磨砂铝合金材质，快锁操作件、底部脚垫赋予黑色工程塑料与橡胶材质，配重钢丝绳赋予金属缆线材质，通过环境贴图、光影调整完成最终渲染，直观呈现产品的真实外观效果。结构设计上，该工作台支持650mm至1050mm的无极高度调整，适配不同身高用户的坐站交替使用需求，快锁机构解锁后可轻松移动台板至目标高度，释放夹钳即可完成锁止，操作便捷无卡顿；整体承重上限可达500公斤，框架采用钢结构焊接逻辑设计，台板底部设置加强筋框架保证承重刚度，配重系统采用聚四氟乙烯耐磨衬套减少滑动磨损，延长机构使用寿命；整体造型遵循sovella工业美学设计，线条简洁规整，底部支撑脚做加宽处理保证升降过程的稳定性，线缆可隐藏布置于立柱内部，兼顾实用性与外观整洁度。建模过程中完成了全局干涉检查，排除了零件运动过程中的碰撞问题，所有配合关系符合实际机械运动逻辑，可直接用于工程图导出、结构优化与样机试制参考。
