双腔异截面工业挤压铝型材结构设计

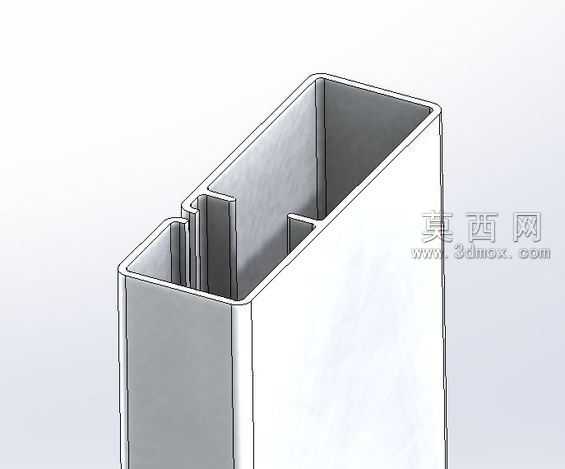

本作品为工业用双腔异截面挤压铝型材三维建模成果，建模阶段采用SolidWorks软件完成全参数化草图绘制与特征构建，首先在基准面上绘制精准的型材外轮廓与内部筋位截面草图，严格匹配挤压工艺的壁厚均匀性要求，所有转角处均设置符合挤压生产规范的圆角过渡，避免应力集中与挤压成型缺陷。建模过程中采用拉伸凸台特征完成型材主体的生成，对型材端部的插接卡位结构单独进行特征细化，保证相邻型材拼接时的定位精度与配合间隙符合装配要求。材质渲染阶段赋予模型哑光银白铝合金材质，模拟工业铝型材经阳极氧化处理后的表面质感，通过调整环境光与反射参数，清晰呈现型材内外壁的光滑表面特征与筋位的结构层次，渲染视角选取斜向等轴测视角，同时展示型材的端面截面结构与侧面长度方向形态，便于直观观察内部腔体分隔与卡位槽的布局。结构设计上采用双独立腔体布局，两个腔体通过中间竖向筋位分隔提升整体抗扭与抗弯性能，腔体外侧设置内凹式插接卡槽，可配套专用连接件实现多根型材的快速拼接组装，无需额外焊接工序，适配框架组装、设备护罩、导轨基座等多种工业应用场景。设计思路围绕挤压成型工艺特性展开，所有截面壁厚控制在挤压工艺允许的均匀范围内，避免局部过厚导致的成型冷却变形，内部筋位的排布兼顾结构强度与材料利用率，在保证型材承载能力的前提下尽可能降低材料消耗，卡槽的尺寸公差按照工业铝型材通用配合标准设定，可与市面常规配套紧固件实现互换适配，整体模型特征树逻辑清晰，参数可编辑，可根据实际使用需求调整型材长度、壁厚以及卡槽尺寸，快速衍生出不同规格的同系列挤压型材模型，为后续的工程出图、工艺模拟以及装配验证提供精准的三维数字模型基础。
