1.25英寸手动黄铜内螺纹球阀三维设计

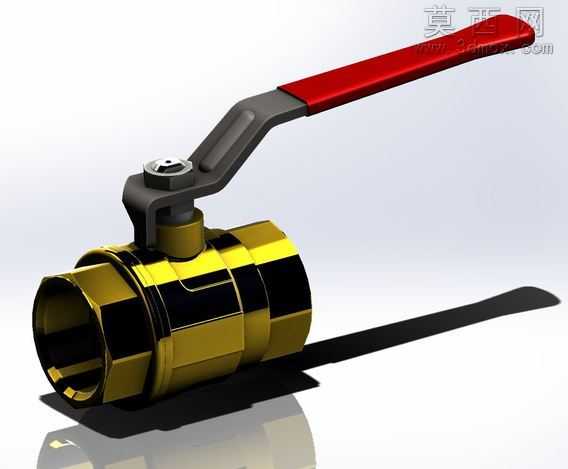

本作品为1.25英寸规格手动黄铜球阀的三维建模设计成果，建模阶段以民用给排水、低压流体输送场景的实际使用需求为核心依据，严格遵循手动球阀的通用结构比例开展设计。建模过程中首先完成整体结构的比例搭建，精准还原两端内螺纹连接端口的尺寸参数，确保阀件可与同规格标准管路实现无缝适配；阀体部分采用分段式建模逻辑，分别构建左右阀体壳体、中部球体密封腔、阀杆装配通道等核心结构，所有装配部位均预留合理的公差间隙，还原真实阀件的装配逻辑，避免出现结构干涉问题。球体作为球阀的核心截流部件，建模时精准控制球面的圆度参数，同时预留与阀杆连接的卡槽结构，确保阀杆转动时可顺畅带动球体完成90度回转，实现阀门的通断切换。操作手柄部分采用双色包覆式结构设计，手柄主体为金属受力骨架，外部握持区域做防滑包覆处理，建模时还原手柄与阀杆的连接锁止结构，确保手柄转动时的力矩传递稳定可靠。材质与渲染阶段，针对黄铜阀体部分，调整金属材质的反射率、粗糙度与色泽参数，还原黄铜材质特有的暖金色金属质感，同时对阀体表面的机加工纹理做细微处理，避免材质表现过于光滑失真；手柄的金属骨架部分做哑光深灰金属材质处理，握持区域采用高饱和度的红色哑光防滑材质，通过色彩对比突出操作区域，提升视觉辨识度；场景渲染时采用柔和的影棚布光方案，通过主光、辅光与轮廓光的搭配，清晰展现阀体的棱角结构、金属反光层次与手柄的材质差异，同时添加柔和的地面反射效果，提升整体渲染图的真实感与立体感。设计过程中充分考虑该规格球阀的实际使用特性，整体结构紧凑，操作力矩合理，既还原了真实黄铜球阀的外观特征，也完整复现了内部核心部件的装配关系，可用于阀件结构展示、管路装配模拟、产品宣传演示等多种场景。
