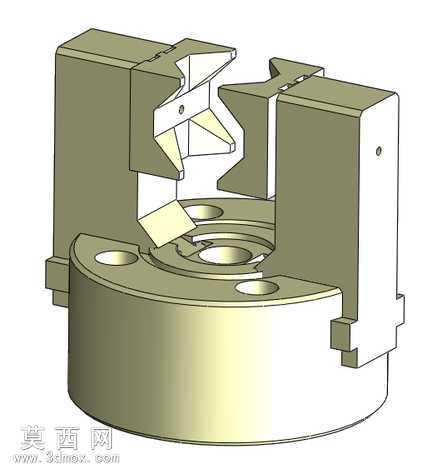

机加工用三爪自定心卡盘结构模型

本模型为机加工场景常用的三爪自定心卡盘三维结构模型，建模过程严格遵循实际卡盘的生产装配逻辑，采用自底向上的建模方式完成全组件构建。首先对卡盘的核心基座进行参数化建模，还原盘体上的安装定位孔、内部盘丝啮合槽、卡爪导向滑轨的结构特征，建模时严格控制各配合面的公差尺寸，保证盘体圆柱面的同轴度、安装端面的平面度符合实际工装的精度要求。其次对三个活动卡爪进行独立建模，还原卡爪上的啮合齿结构、工件夹持面的V型定位结构，卡爪与盘体导向槽的配合采用间隙配合的参数设定，还原实际使用中卡爪顺畅滑动的运动特性，同时对卡爪的夹持工作面做了细节处理，区分软爪与硬爪的接触面纹理特征。在材质与渲染环节，盘体主体采用调质合金钢材质表现，赋予金属磨砂质感，表面做了轻微的氧化发乌处理，还原工业工装长期使用的真实质感；卡爪活动部位采用淬火硬化的材质表现，边缘做了高光线条处理突出刃口的硬度特征；盘体上的安装孔、定位槽等细节部位做了倒角、圆角的工艺特征还原，避免模型出现尖锐直角的非真实工业结构。模型还还原了卡盘内部的盘丝传动结构，通过剖面展示的方式呈现卡爪同步开合的运动原理，三个卡爪在盘丝的带动下可实现同步径向移动，完成对圆形、正多边形工件的自定心夹紧，设计思路围绕实际机加工的使用需求展开，既完整呈现了卡盘的外部装配形态，也通过半剖结构展示了内部的传动逻辑，可用于机床工装的结构教学、机加工工艺演示、机床配套组件的装配仿真等场景，模型各部件均可独立拆分编辑，方便后续做运动仿真、装配干涉检查等拓展应用。
