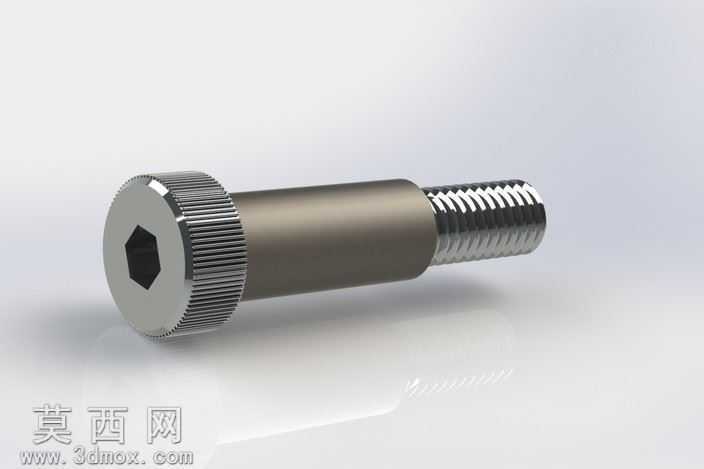

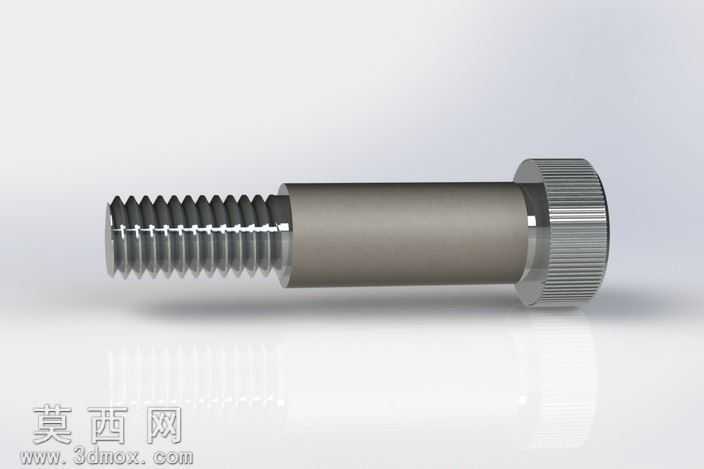

内六角滚花肩型控制螺栓三维建模作品

本作品为肩型控制螺栓的三维参数化建模成果，建模过程严格遵循紧固件机械设计规范，先通过草图绘制螺栓各段截面轮廓，以旋转凸台命令生成螺栓整体基础轴体，再针对头部结构分步构建特征：首先在螺栓头部端面绘制内六角凹孔草图，通过拉伸切除命令生成标准内六角驱动槽，槽体尺寸匹配对应规格内六角扳手的配合公差，保证装配时的受力接触面均匀；随后在头部圆柱面构建滚花特征，采用圆周阵列的方式生成均匀分布的直纹滚花齿，齿形参数符合紧固件滚花工艺标准，还原手动拧动时的防滑接触面结构。光杆肩段部分严格控制圆柱度公差，建模时保证肩段与螺纹段的同轴度约束，还原肩螺栓在装配时的定位功能；螺纹段采用真实螺纹建模方式，先通过螺旋线命令生成对应螺距的引导路径，再绘制螺纹牙型截面沿路径扫描切除，生成符合标准牙型角的外螺纹结构，还原螺纹的啮合接触面细节。材质渲染阶段，为螺栓整体赋予合金钢金属材质，调整材质的粗糙度、金属度参数，头部滚花区域设置略高的粗糙度值还原滚花加工后的哑光金属质感，光杆肩段与螺纹段设置较低的粗糙度，呈现磨削加工后的金属光泽，同时添加环境HDR贴图模拟工业车间光照环境，通过光线追踪渲染呈现螺栓表面的金属反光、边角倒角的高光细节，还原真实金属紧固件的视觉质感。建模过程中对所有结构添加参数化关联约束，螺栓各段长度、直径、螺纹规格、滚花参数均可通过参数表快速调整，可适配不同装配场景的同类型螺栓设计需求，整体模型结构完整无破面，各特征的几何公差符合机械设计要求，可直接用于装配验证、工程出图或产品演示场景。
