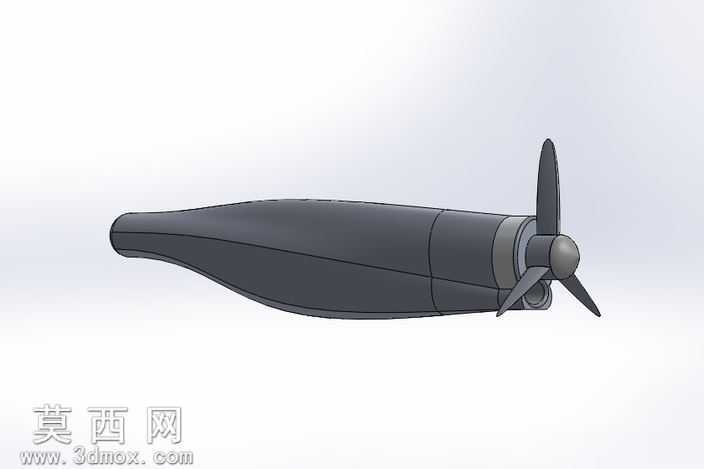

航空活塞式动力装置三叶螺旋桨结构

本作品为航空活塞式引擎配套的三叶螺旋桨动力单元三维建模成果，建模过程以航空动力部件的真实气动外形与装配逻辑为核心依据，首先梳理动力单元的整体组成：包含流线型引擎整流罩、三叶拉力螺旋桨、桨毂连接结构、整流罩前端桨帽四个核心部分，建模阶段先绘制螺旋桨的翼型截面基准，参考低速航空螺旋桨的翼型参数，确定不同桨叶半径位置的弦长、扭转角与厚度分布，通过放样命令生成单支桨叶的曲面实体，保证桨叶从根部到梢部的平滑过渡，既符合气动设计的流线要求，也还原真实桨叶的扭转受力结构。完成单支桨叶建模后，通过圆周阵列命令生成其余两支桨叶，阵列过程严格保证三支桨叶的夹角为120度，确保旋转时的动平衡基础结构准确。桨毂部分建模重点还原与桨叶根部的连接结构、与引擎输出轴的配合接口，通过凸台、切除命令完成安装定位结构的绘制，保证桨毂与桨叶、引擎主体的装配关系完全符合机械设计逻辑。引擎整流罩采用流线型曲面建模，参考轻型飞机引擎舱的气动外形，通过多截面曲面命令生成顺滑的外罩曲面，保证整流罩从前端桨帽位置到后端机身衔接位置的截面平滑过渡，最大程度降低飞行阻力，整流罩表面预留的散热口结构也通过精确的曲面切除完成，还原真实动力装置的散热设计细节。材质渲染阶段，桨叶部分采用哑光黑色航空复合材料材质，添加细微的表面颗粒质感模拟碳纤维或玻璃钢材质的真实触感，桨毂与桨帽采用深灰色金属材质，添加轻微的金属反光与表面磨砂处理，还原航空铝合金构件的表面处理效果，引擎整流罩采用与桨叶接近的哑光深色材质，保证整体外观的统一性，渲染时采用柔和的均匀打光，突出曲面的流线过渡与结构层次，避免过强反光遮挡结构细节。整体建模过程严格遵循航空动力部件的设计逻辑，所有结构比例参考真实轻型飞机活塞引擎的参数设定，既保证外观的还原度，也清晰展示了螺旋桨与引擎主体的装配关系，可用于航空原理演示、动力结构教学或相关设计方案的可视化展示。
