10英寸六爪自定心车床卡盘结构设计

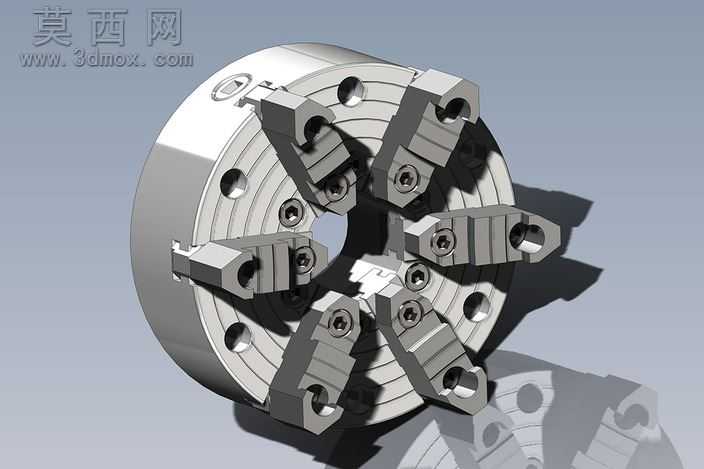

本模型为10英寸规格六爪车床卡盘，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机床夹具设计规范，对卡盘本体、活动卡爪、驱动楔块、锁紧螺钉、定位销等全部零部件进行1:1等比例还原，所有配合面均按照实际加工公差要求预留装配间隙，保证模型可直接用于虚拟装配验证与运动仿真。模型渲染阶段采用金属材质球模拟卡盘的合金钢基体质感，对卡爪工作面、盘体安装基准面做了哑光磨砂处理，对螺钉头部、楔块传动面做了金属光泽强化，搭配柔和的环境光与定向投影，清晰呈现卡盘的结构层次与零件轮廓，直观展示六爪均布的布局特征。结构设计上，该卡盘采用六爪同步驱动结构，相比传统三爪卡盘拥有更多的夹持接触点，可有效降低薄壁环形工件、异形工件装夹时的夹紧变形，六个卡爪沿盘体圆周方向60°均匀分布，内部通过螺旋盘机构实现卡爪的同步径向移动，保证装夹时的自动定心精度，盘体背部设置标准车床主轴连接法兰，可直接适配对应规格的普通车床主轴端，每个卡爪上设计有可更换的软爪安装位，可根据加工工件的外形定制卡爪夹持面，适配不同轮廓工件的装夹需求。设计过程中重点优化了卡爪的导向结构，加长了卡爪与盘体导向槽的配合长度，提升卡爪夹持时的刚性，避免重切削工况下卡爪出现偏移抖动，同时对盘体上的减重孔、安装孔位置做了应力校核，在保证卡盘整体结构强度的前提下尽可能降低盘体自重，减少主轴转动时的惯量负载。模型完整还原了卡盘的全部装配关系，可清晰展示内部传动结构的运作逻辑，既可以作为车床夹具设计的参考案例，也可用于机床教学演示、工装方案评审等场景，帮助设计人员快速理解六爪卡盘的工作原理与结构特点，为同类夹持部件的设计优化提供可靠的三维参考依据。
