CT129N铣削机反齿隙螺母装配结构

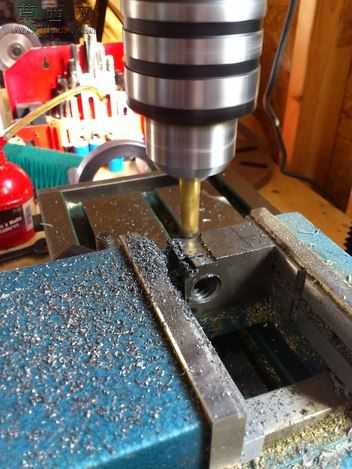

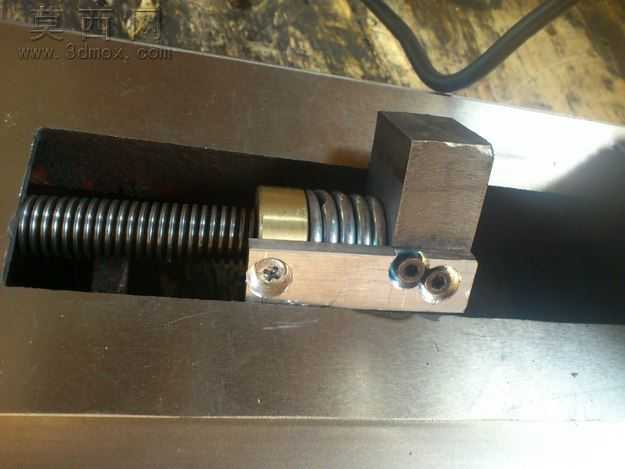

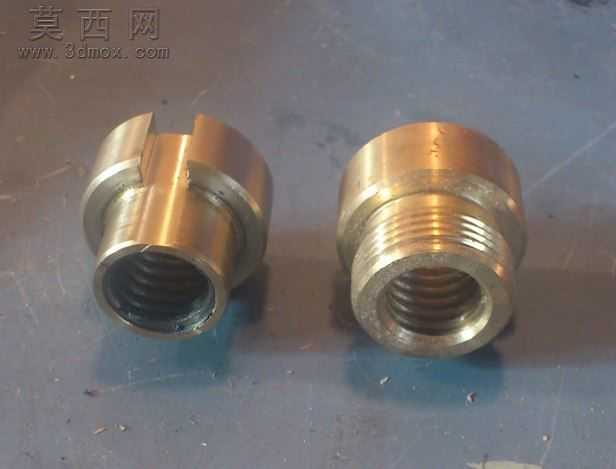

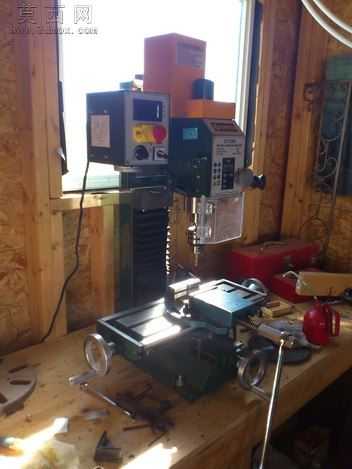

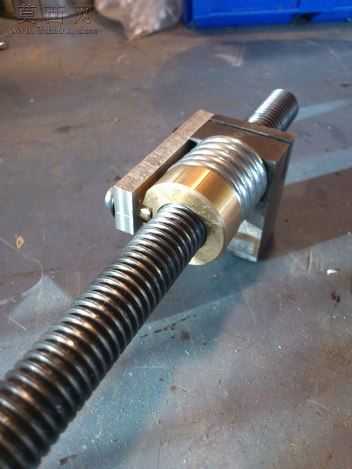

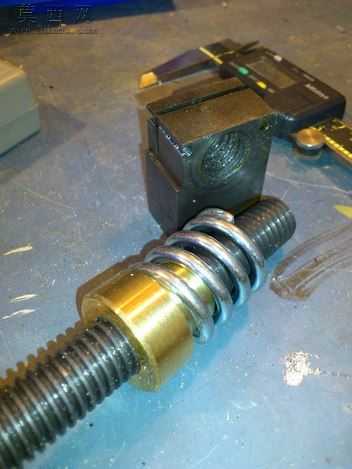

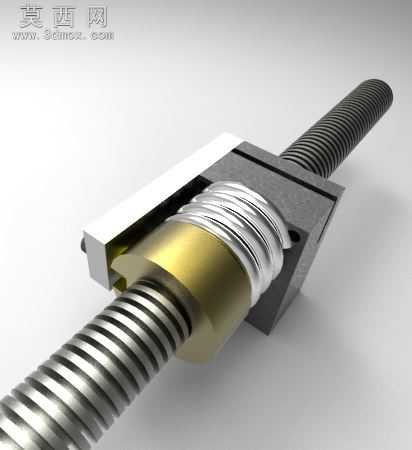

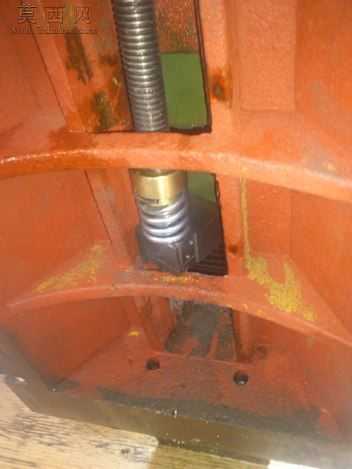

本模型为铣削机配套的反齿隙螺母装配结构，建模过程围绕传动消隙的核心功能展开，完整还原了装配体各零件的配合关系与结构细节。建模阶段首先依据丝杠传动的适配参数，确定螺母主体的内螺纹导程、牙型角与配合公差，针对反齿隙的功能需求，将螺母拆分为主螺母体与消隙调节段两个核心部分，分别完成各零件的特征建模：主螺母体采用黄铜材质建模，还原其与丝杠螺纹配合的内牙结构，以及外部与安装座贴合的定位基准面；消隙调节段设置弹簧预紧结构，建模时精准还原弹簧的圈数、线径与预压缩行程，保证预紧力可通过调节结构实现微调，抵消丝杠正反转切换时的传动背隙。安装座部分采用铸铁质感的材质渲染，还原其安装定位孔、锁紧槽的结构细节，与螺母主体的配合面设置合理的装配间隙，模拟实际装配中的公差配合。渲染阶段针对不同零件赋予对应材质：丝杠部分采用抛光金属材质，还原轧制丝杠的牙型纹理与金属反光效果；黄铜螺母部分赋予哑光黄铜材质，体现铜合金零件的质感；消隙弹簧采用亮面弹簧钢材质，还原金属丝的光泽与螺旋结构的光影效果；安装座采用喷砂铸铁材质，表面添加细微的颗粒质感，贴近实际工业零件的外观表现。结构设计上，该反齿隙螺母适配BF20、WMD20V、KC20VS等多款铣削设备的Y轴传动，安装时无需对安装座进行沉孔加工，螺丝可直接适配原有铸造分配的安装空间，消隙弹簧的预紧力可通过侧边的锁紧螺钉进行调整，在保证极小传动反弹的同时，避免丝杠螺母副出现过盈卡滞的问题。建模过程中对各零件的干涉情况进行了完整校验，确保螺纹配合、弹簧伸缩、锁紧结构的运动路径无干涉，可直接作为机械改装、零件加工的参考依据，使用者可依托该模型调整零件尺寸，适配不同规格的铣削设备传动需求，完成反齿隙结构的定制化加工与装配。
