同轴式双输出增速传动箱三维结构

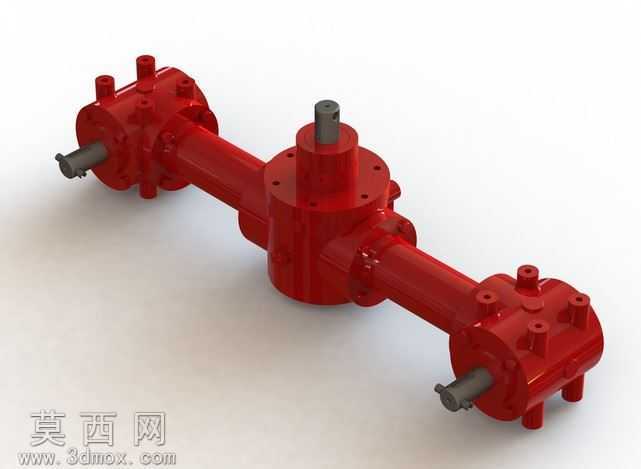

本作品为同轴式双输出增速传动装置的三维建模成果，建模阶段以机械传动设计原理为核心依据，首先梳理传动链的动力传递逻辑：动力从中部竖直输入轴接入，经过内部多级啮合齿轮组完成转速提升后，分别向左右两侧水平输出轴传递动力，整体采用对称式布局，保证两侧输出端的动力输出参数一致。建模过程中严格遵循机械设计公差规范，对箱体的分体式连接结构、轴系的支撑定位结构、端盖的密封安装结构、外接油口的布局结构逐一进行特征构建：箱体采用分段式拼接设计，各段箱体之间通过法兰止口定位、螺栓紧固连接，既保证了箱体的整体刚性，也便于内部齿轮、轴、轴承等零件的装配与后期维护；输入轴与输出轴均设计有轴承安装位、轴肩定位结构、轴端密封配合面，还原真实传动部件的装配逻辑；箱体表面预留的多个凸起接口为润滑油注油口、油位观察口、放油口的安装位，符合闭式齿轮传动箱的润滑系统设计要求。材质与渲染阶段，为还原工业传动部件的真实质感，箱体外壳采用高光泽红色工业防护漆材质，调整材质的粗糙度、反射率参数模拟漆面的厚重金属质感与表面光泽；伸出的轴类零件采用调质处理后的钢材材质，呈现哑光银灰色金属质感，区分加工面与非加工面的质感差异；连接螺栓、油堵等标准件采用发黑处理的金属材质，与箱体漆面形成明确的视觉区分。渲染阶段采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰呈现箱体的曲面轮廓、法兰连接的细节、轴端的结构特征，避免强反光遮挡结构细节，同时通过柔和的阴影增强模型的立体感，让整体呈现效果贴近工业产品实物的展示效果。设计思路上，该传动装置针对需要单输入双输出、同时提升输出转速的应用场景，对称式的双输出布局可以同时为两侧的工作部件提供同转速同转向的动力输出，紧凑的同轴布局减少了传动装置的横向占用空间，箱体外部的加强筋结构提升了箱体在高转速运转下的结构强度，避免运转过程中产生共振变形，整体结构完整还原了闭式增速传动箱的全部设计细节，可用于传动原理演示、装配模拟、相关机械产品的配套结构设计参考。
