对置活塞式二冲程航空内燃机三维设计

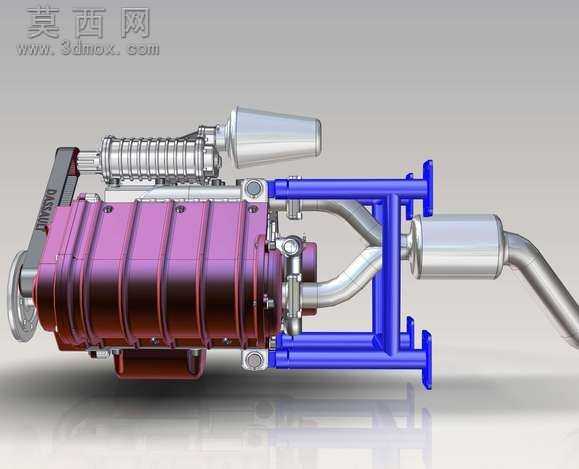

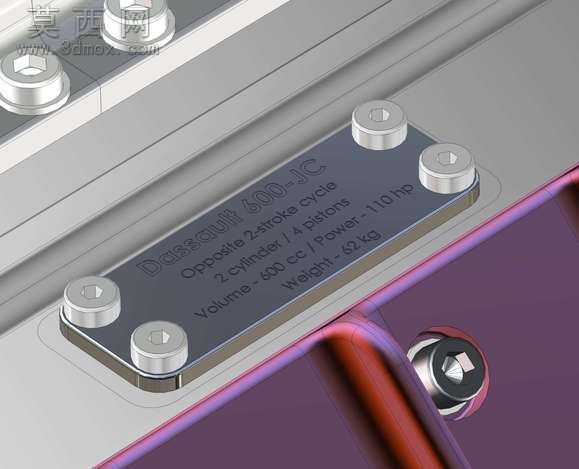

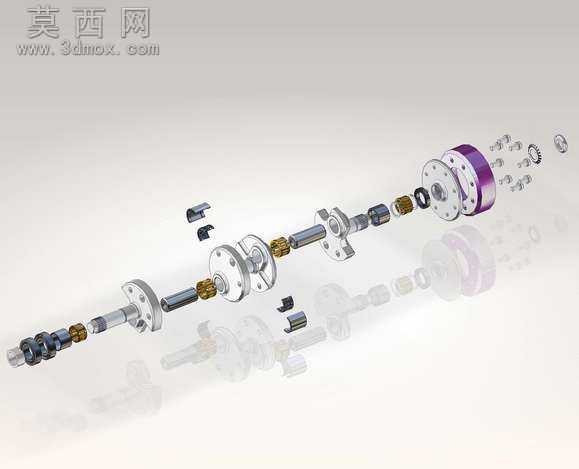

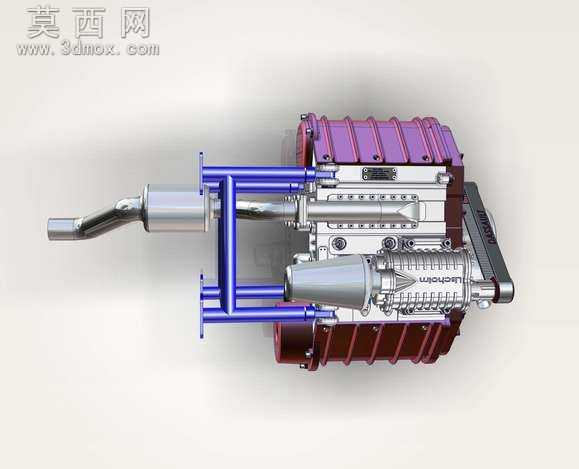

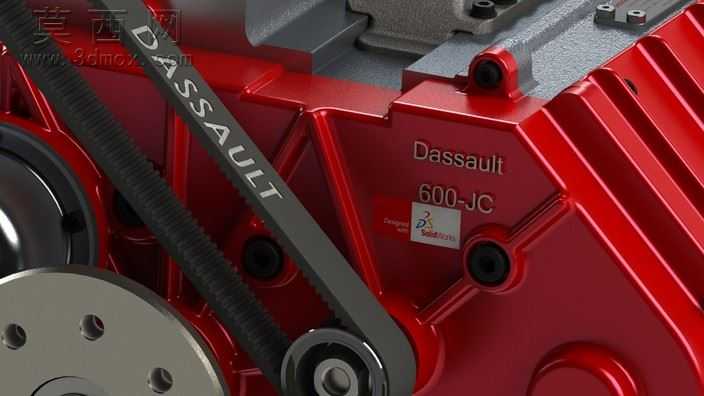

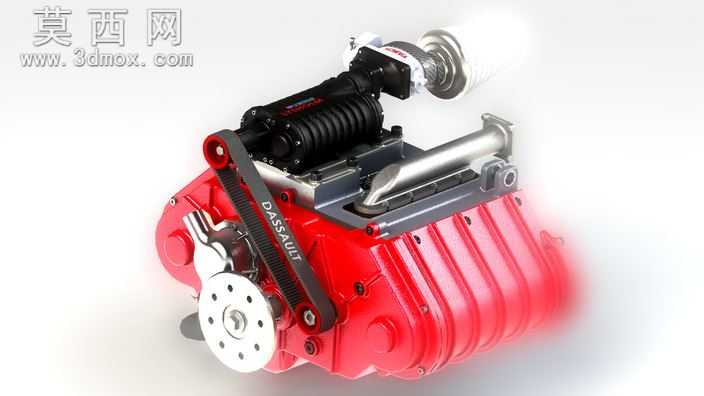

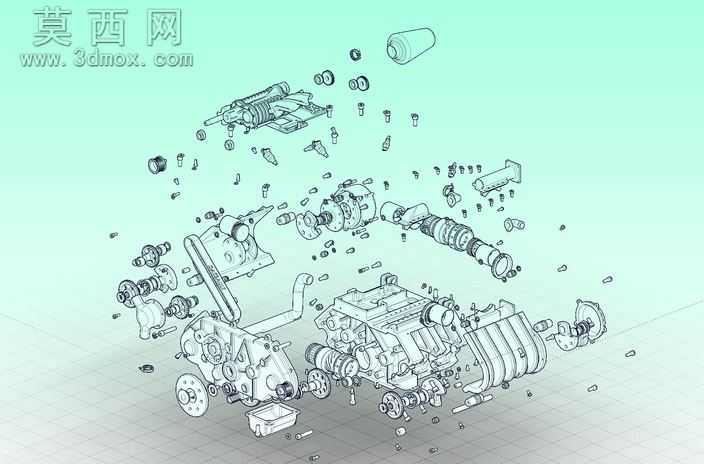

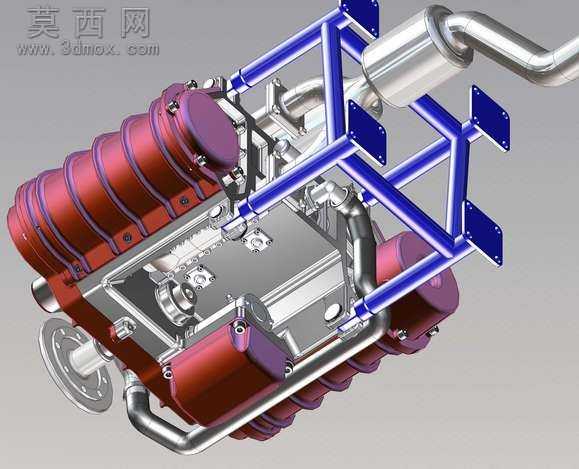

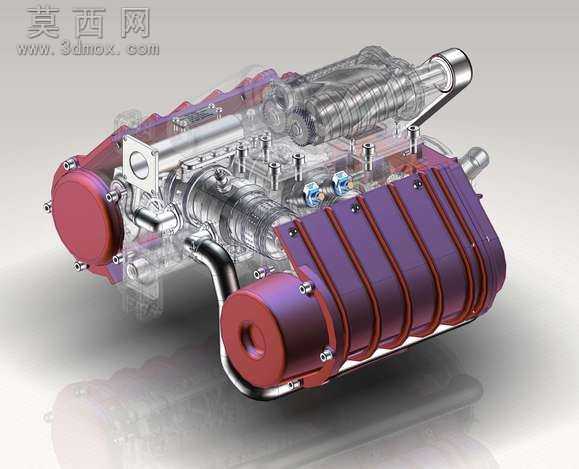

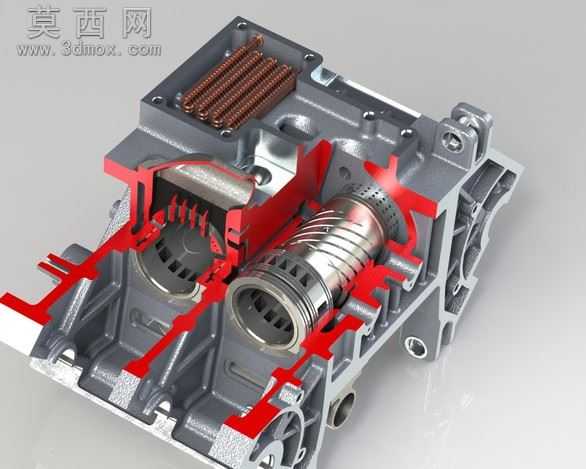

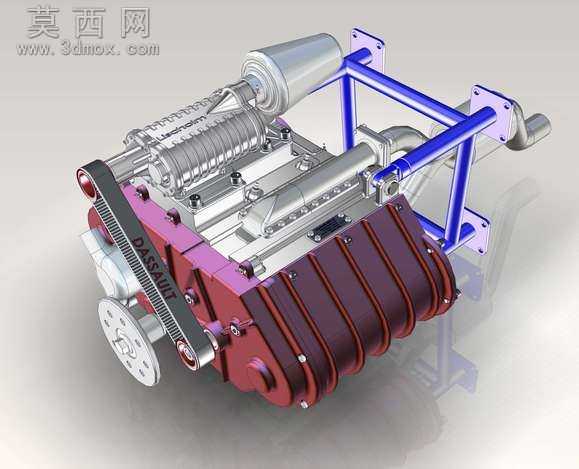

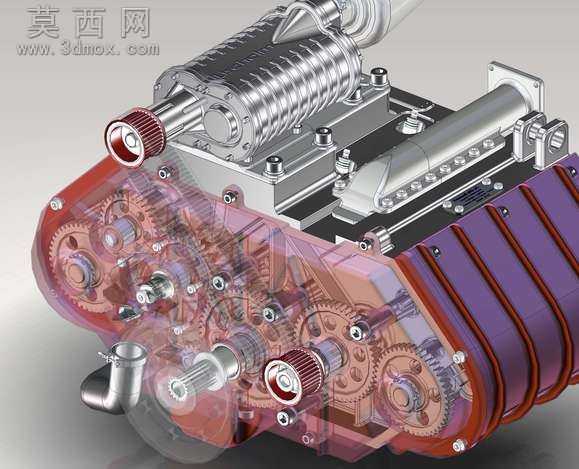

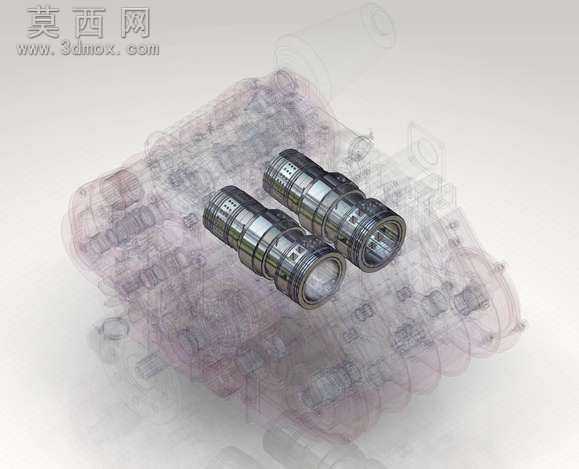

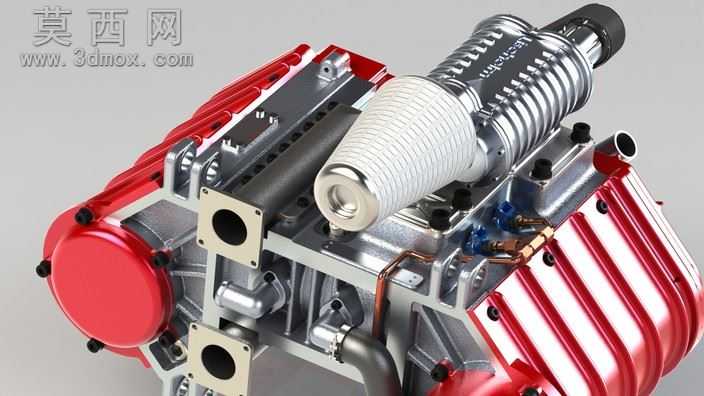

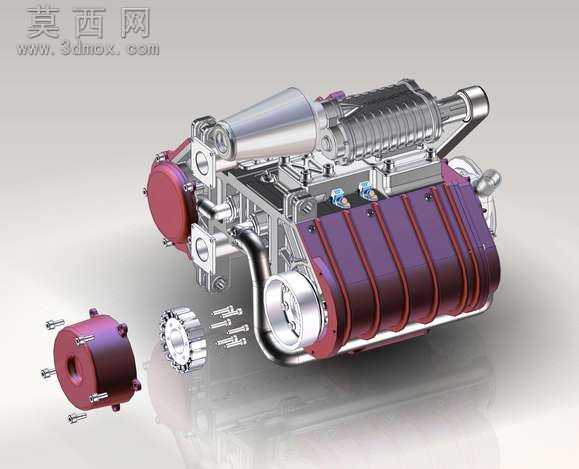

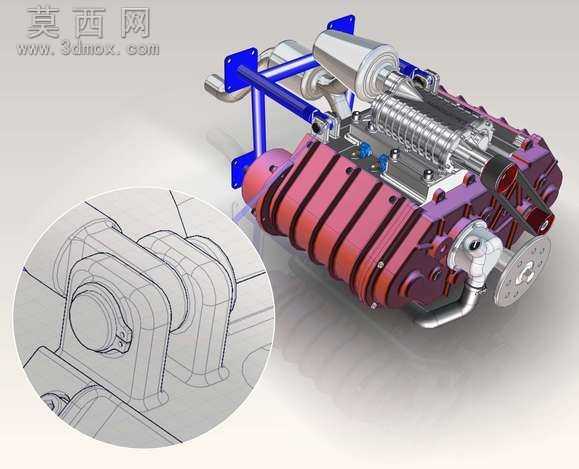

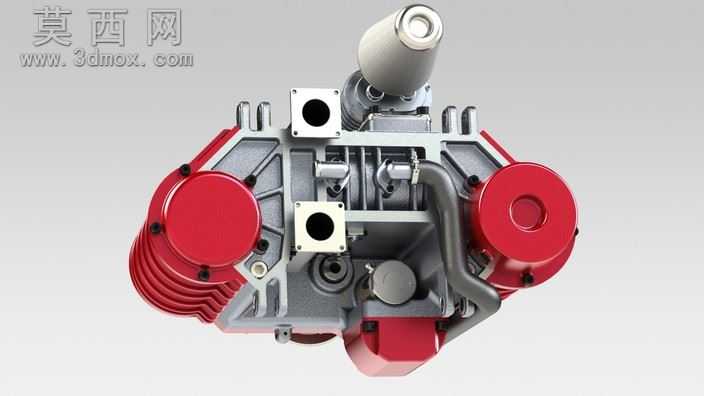

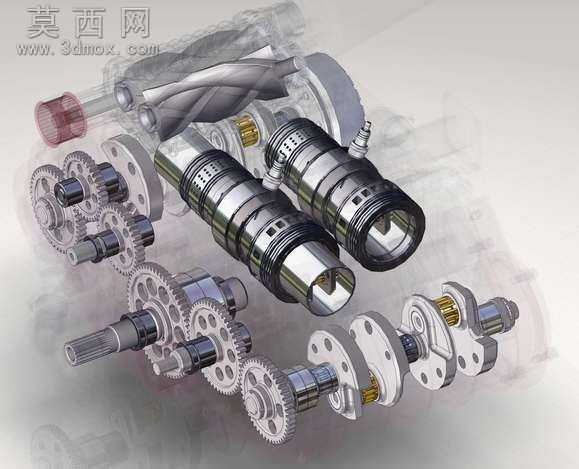

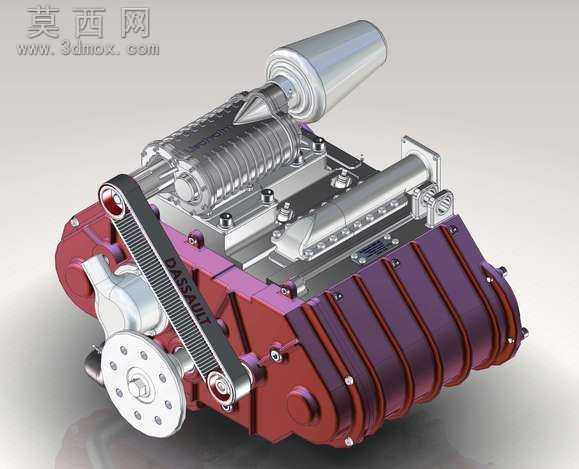

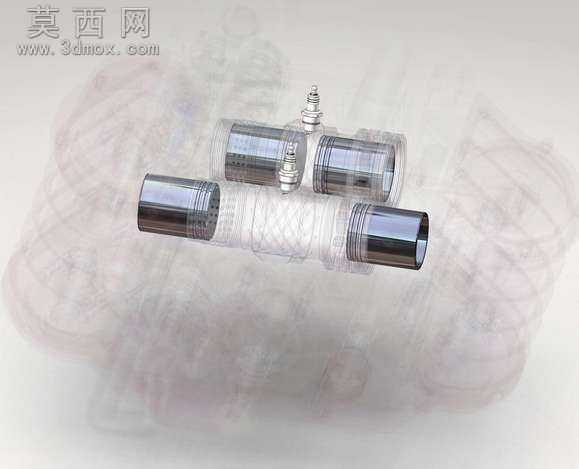

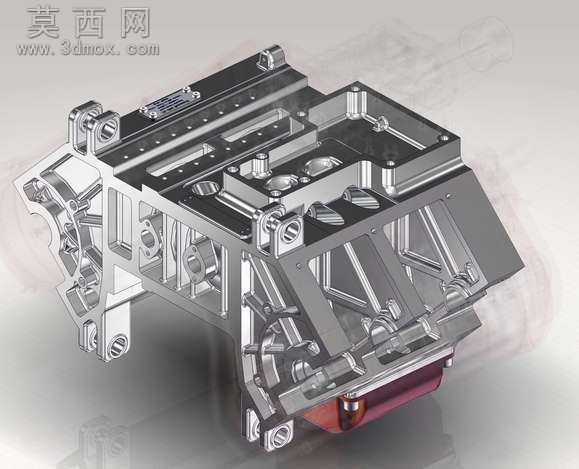

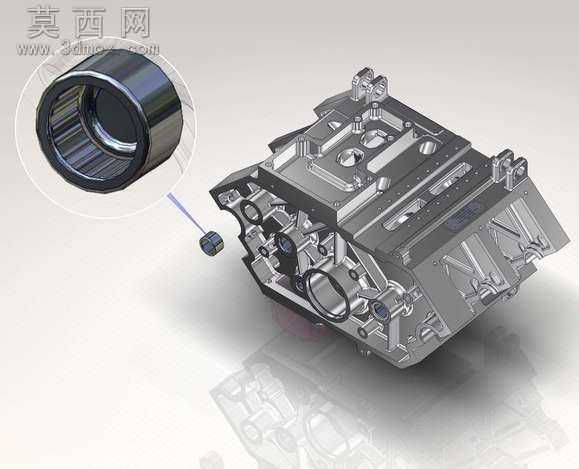

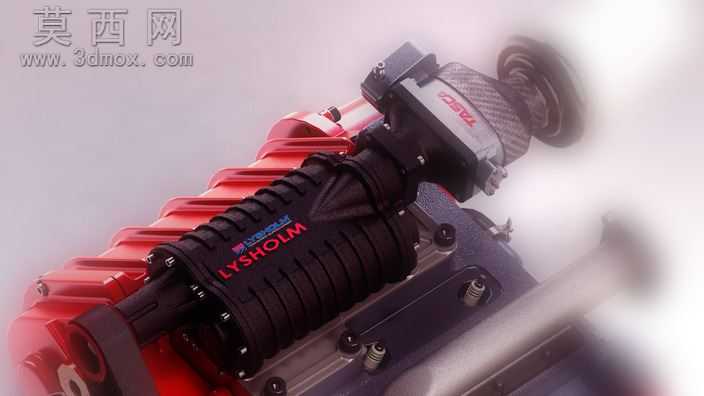

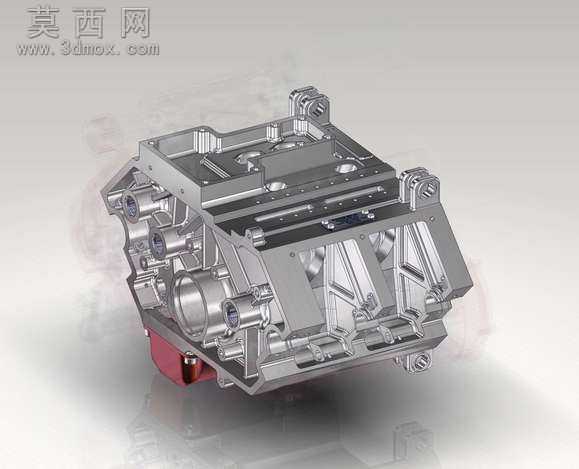

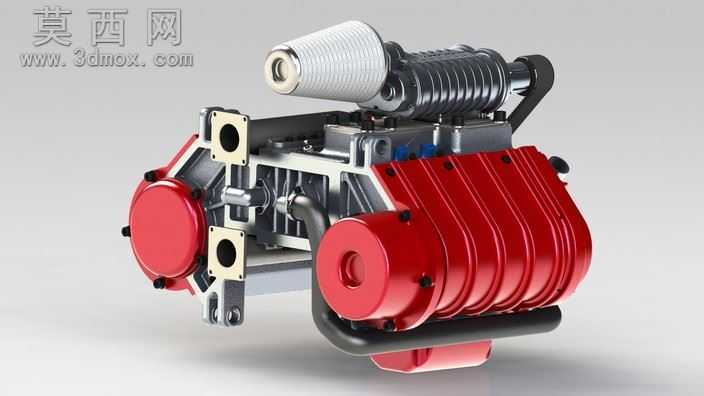

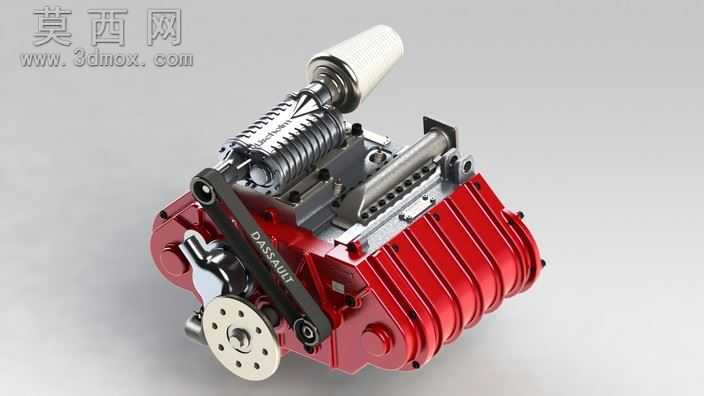

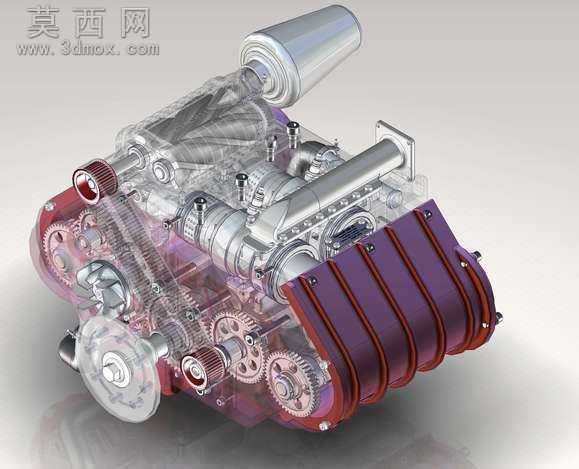

本作品为对置活塞式二冲程内燃机的高精度三维建模成果，建模过程严格遵循机械设计规范，完整还原了该款轻型航空动力装置的全部结构细节。建模阶段采用自顶向下的设计思路，先完成整体动力参数匹配与布局规划，确定双气缸、四活塞、双曲轴的核心架构，再逐一拆分零部件进行精细化建模：缸体部分采用铝合金材质的散热鳍片结构建模，还原了风冷散热的结构特征，表面做了阳极氧化红的材质渲染，金属质感与散热纹理清晰可辨；曲轴连杆机构严格按照运动干涉校验要求建模，保证活塞往复运动、曲轴旋转的传动逻辑完全符合机械原理；进气系统集成了Lysholm式机械增压器的完整结构，增压器的螺杆转子、壳体、连接管路都做了1:1比例还原，金属镀铬材质的渲染突出了精密加工的质感；燃油喷射系统、点火组件、进出气接口的细节也全部完成建模，管路走向、紧固件位置都和实际设计方案保持一致。渲染阶段采用Photoview360完成效果图输出，针对不同零部件匹配了对应的材质属性：缸盖部分做了磨砂白的工程塑料与金属结合的材质表现，紧固件、金属管路做了不锈钢镀铬的反光效果，密封件、油管做了橡胶、铜质的差异化材质区分，光影设置采用工业产品展示常用的柔光布光，既突出了整体结构的层次感，也清晰展现了各个零部件的装配关系。该发动机设计定位为轻型飞行器动力，排量600CC，设计最高转速7500转每分钟，设计过程参考了近千份同类结构的专利方案，在传统对置活塞发动机的基础上优化了进排气效率与增压器匹配逻辑，建模过程中反复校验了零部件之间的装配公差，所有运动部件都预留了合理的工作间隙，既保证了模型的展示效果，也具备实际结构参考价值，完整呈现了这款创新型内燃机的设计思路与结构特点。
