4英寸双作用液压缸总成三维设计

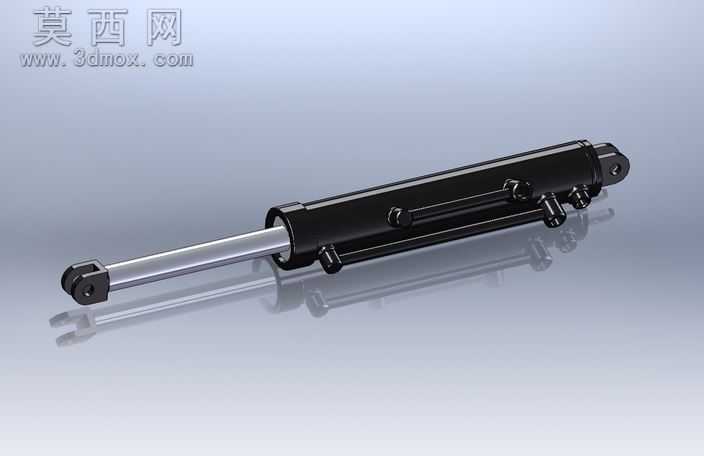

本模型为4英寸规格双作用液压缸总成，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循液压元件设计规范，对缸筒、活塞杆、端盖、油口、安装铰接头等核心部件进行1:1等比例还原，各部件间的装配约束完全匹配实际液压油缸的装配逻辑，可直接用于装配干涉校验与运动仿真演示。模型渲染阶段采用金属材质与工业漆面材质分层设置：活塞杆部分赋予抛光镀铬金属材质，还原真实活塞杆的高反光金属质感与表面光洁度特征；缸筒外壁采用哑光黑色工业漆材质，搭配细微的漆面颗粒质感，模拟工程机械液压油缸的真实表面处理效果；两端安装铰接头、油口接头等部件采用发黑处理金属材质，区分不同部件的工艺特征，渲染光影采用柔和的工业产品布光方式，清晰呈现油缸的外轮廓结构与部件衔接细节，避免过度反光遮挡结构特征。结构设计上，该油缸为双作用式结构，缸径为4英寸，配置3个位置的液压油口，可实现2种工作方式的油路切换，满足不同工况下的伸缩动作需求；缸体侧面集成了油路固定结构，避免外置管路在油缸伸缩过程中发生干涉；两端采用铰接式安装结构，可适配摆动式安装场景，降低安装过程中的同轴度要求，适配工程机械、农业设备等多类设备的安装需求。建模过程中对油缸的密封槽、油道孔、连接螺纹等细节结构均做了还原，既保证了模型外观的完整性，也可用于液压系统原理演示、设备装配模拟、教学演示等场景，模型各部件为独立可编辑状态，可根据实际设计需求调整缸径、行程、油口位置等参数，快速衍生出不同规格的同类型油缸模型，大幅提升同系列液压元件的设计效率。
