高精度不锈钢微型双屏蔽球轴承

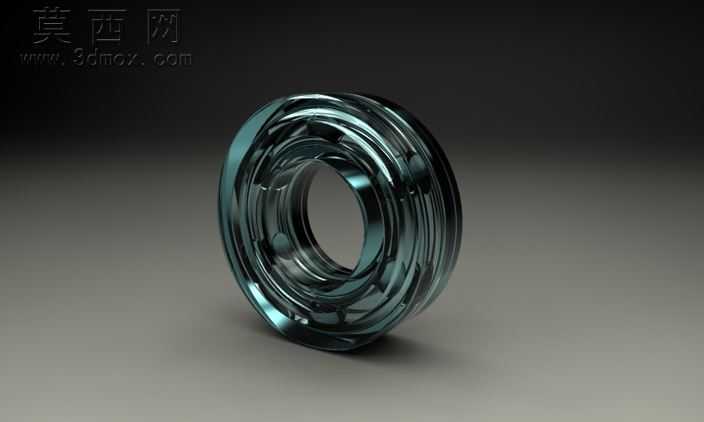

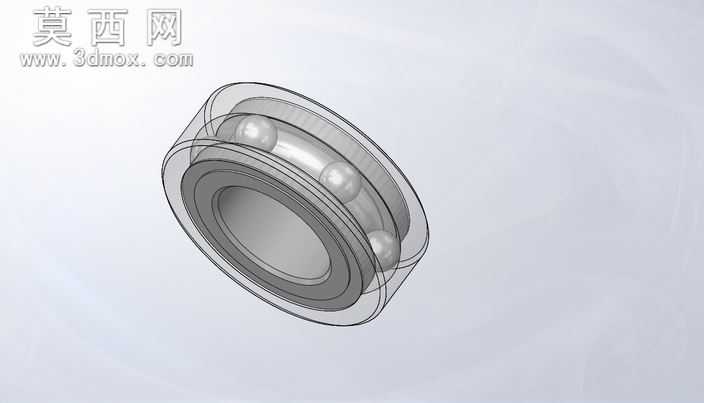

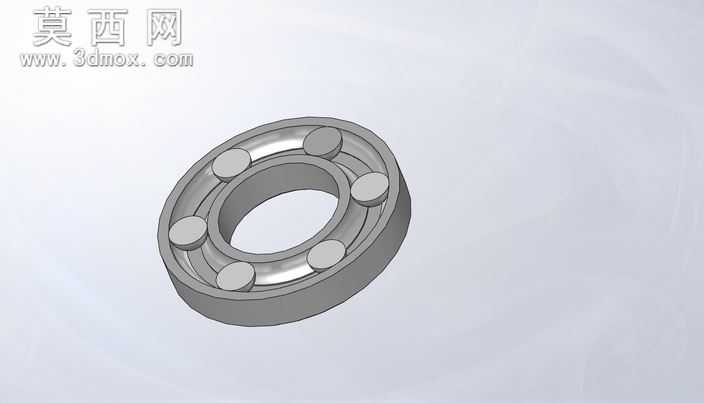

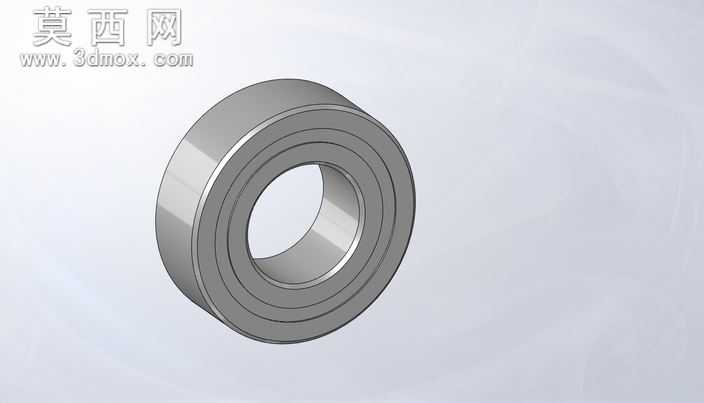

本款微型高精度不锈钢球轴承采用三维参数化建模完成，建模过程严格遵循英制尺寸规范，完整还原了轴承的全部结构细节。建模阶段首先依据给定的尺寸参数构建内外圈的基础回转体，对轴直径5/64英寸、外部直径1/4英寸、宽度9/64英寸的核心尺寸做了精准约束，保证各部分尺寸公差符合abec适用-5级精密轴承的精度要求。内外圈的滚道部分采用曲面扫掠与布尔运算结合的方式制作，精准还原滚道的圆弧曲率，确保与滚动体的配合间隙符合设计标准。滚动体部分按照球轴承的排布规律，完成等距阵列装配，每颗钢球的尺寸与位置都经过参数校验，还原真实轴承的滚动体排布逻辑。双屏蔽结构的建模还原了类型300系列不锈钢屏蔽件的安装结构，清晰呈现屏蔽件与内外圈的配合卡槽，直观展示屏蔽结构的防尘密封设计逻辑。材质设置上，内外圈与滚动体赋予440C型不锈钢材质，调整材质的金属反射参数与粗糙度，还原不锈钢轴承的金属质感；屏蔽件赋予300系列不锈钢材质，通过细微的材质参数差异区分不同部件的材料特性。渲染阶段采用半透明线框叠加实体的展示方式，既可以直观看到轴承的外部轮廓，也能清晰观察内部滚动体、滚道、屏蔽件的装配关系，透明效果调整了合适的透明度与折射参数，避免遮挡内部结构的同时保留部件的轮廓辨识度。模型完整呈现了该款轴承的结构特性：作为一般用途的精密微型轴承，其设计适配高转速工况，最大转速可达80000转，可承受70磅的动态径向负荷，工作温度范围覆盖-65°F到250°F，不锈钢材质赋予其优秀的防锈耐腐蚀能力，双屏蔽结构可有效阻挡外界粉尘杂质进入滚道内部，延长轴承使用寿命。建模过程中对各部件的装配关系做了精准的配合约束，还原真实轴承的装配逻辑，可直接用于机构装配仿真、工况模拟等场景，也可作为微型传动机构设计的标准件模型调用。
