可调式过中心锁紧搭扣结构设计

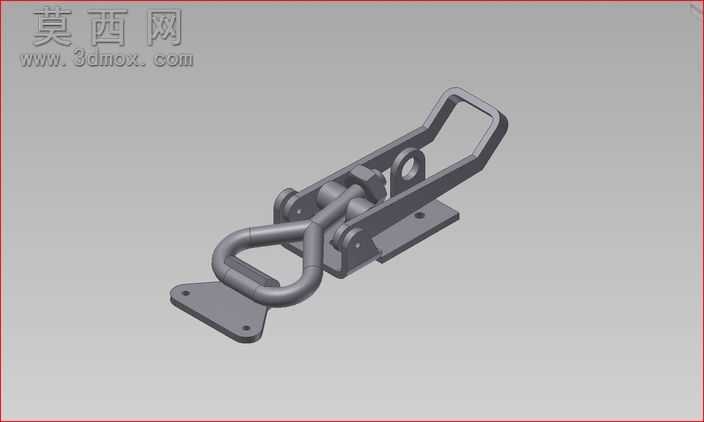

本款过中心切换夹采用三维参数化建模完成，建模过程中严格遵循机械加工公差规范，对各活动铰接部位预留了合理的装配间隙，确保模型可直接转化为生产加工图纸。模型整体采用金属哑光材质渲染，还原了碳钢冲压件与铸钢件的真实表面质感，底座安装孔位、铰接销轴、锁钩挂环等细节均做了精细化处理，无破面、无重叠几何特征，各部件可独立拆解用于装配动画制作或工程出图。从结构设计来看，该搭扣利用过中心死点锁紧原理，当操作手柄扳动至越过铰接点连线的临界位置后，锁钩会产生持续的预紧拉力，即便在受振动、冲击载荷的工况下也不会意外松脱，相比普通弹簧搭扣拥有更高的锁紧可靠性。设计过程中优先考虑了快装快拆的使用需求，操作手柄采用符合人体工学的环形折弯结构，扳动时受力均匀，无需额外工具即可完成锁紧与解锁动作；底座采用双安装孔平板设计，可通过螺栓直接固定在设备舱门、工装夹具、运输箱体的安装面上，挂环端可根据实际安装距离调整固定位置，适配不同厚度的被锁紧件。建模时对铰接处的转动副做了运动仿真验证，确认手柄扳动全程无运动干涉，锁钩与挂环的啮合轨迹顺滑，锁紧到位后手柄可自然贴合底座平面，不会突出额外占用空间。整体结构无易损弹性零件，所有受力部件均采用刚性连接设计，使用寿命长、维护成本低，可广泛应用于工业设备舱门、物流周转箱、工装夹具、特种车辆舱盖等需要频繁开合且要求锁紧可靠的场景，模型完整还原了产品的所有结构特征，可直接用于产品选型展示、结构改进设计或3D打印样件验证。
