工业厂区多介质输送管网布局三维设计

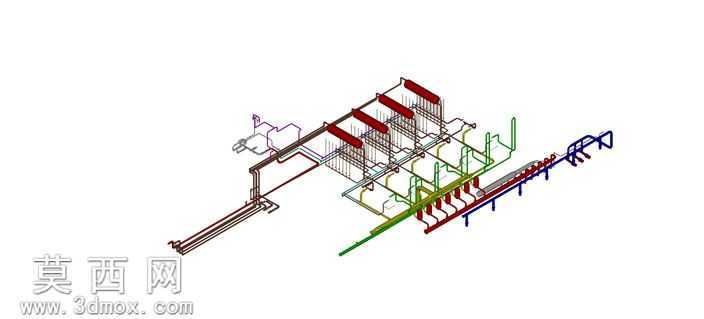

本作品为工业场景下多介质输送管网的三维设计成果，依托三维建模软件完成全流程搭建，完整还原了厂区内不同功能管线的排布逻辑与空间结构。建模过程中首先梳理管线系统的功能分区，区分不同介质输送管路的走向路径，按照实际工程中的管线排布规范，确定各条管线的空间层级，避免不同管路出现交叉干涉的问题。针对管线的连接结构，建模时精准还原了弯头、三通、法兰接头等各类管路连接件的形态，保证每一段管线的衔接处都符合工业管路的连接标准，不同走向的管线通过对应连接件实现平滑过渡，还原真实管路的装配逻辑。材质设置上，根据不同管路的输送介质属性区分外观表现，用于输送不同介质的管路分别赋予差异化的材质色彩，既方便快速区分管路功能，也让整体管网的视觉呈现清晰直观，各类支架、固定结构也匹配对应的金属材质，还原工业现场的材质质感。渲染环节采用等轴测视角展示整体管网布局，调整光影角度让管线的空间层次更加分明，清晰呈现出管线从主干到分支的延伸路径，以及各条支路对接终端设备的连接关系。设计思路围绕工业厂区管线排布的实用性展开，充分考虑管线安装、后期维护的操作空间，在保证管路输送路径最短、压力损失最小的前提下，合理规划各条管线的排布位置，让整体管网布局规整有序，既满足介质输送的功能需求，也兼顾现场施工与运维的便利性，完整呈现了工业管网系统从主干管路到分支终端的全链路结构，可用于管路布局方案展示、施工参考等场景。
