封闭式电缆防护拖链三维结构设计

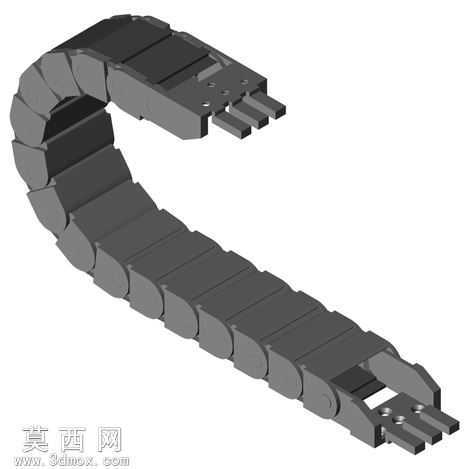

本作品为封闭式电缆防护拖链的三维参数化模型，建模过程严格遵循工程实际应用的尺寸规范，首先通过草图绘制单节链节的主体轮廓，精准定义链节铰接部位的配合尺寸，保证相邻链节转动时的活动间隙符合弯曲半径的设计要求，模型可实现38毫米到125毫米范围内的弯曲半径调节，适配不同安装场景的走线需求。建模时采用阵列与装配约束结合的方式，逐节拼接链身结构，每节链节的上下盖板采用卡扣式连接结构，无需额外紧固件即可实现快速拆装，能够满足电缆快速添加与去除的使用需求，封闭式的外轮廓结构可以完全包覆内部走线空间，有效阻挡灰尘、碎屑侵入内部，对内置电缆、油管、气管等管线形成全方位防护。模型内部可用尺寸范围覆盖32x63mmx10mm的规格，端部设计有标准化的安装支架接口，可直接与设备安装面完成固定对接，建模过程中对铰接部位的转动副做了运动仿真校验，确保拖链在往复弯曲运动时无卡滞、无干涉，各链节的转动角度限位结构精准，避免过度弯折损伤内部线缆。材质渲染上采用工程尼龙的哑光深灰质感，还原工业拖链的真实材质表现，各配合面的倒角、拔模斜度都按照注塑加工的工艺要求做了细节处理，模型附带的安装支架结构可直接适配R09.30.048.0规格的拖链安装场景，整体结构设计兼顾了防护性能与拆装便利性，可直接用于设备走线系统的方案设计、装配模拟以及工程出图参考，能够帮助设计人员快速完成设备线缆防护部分的布局验证，减少重复建模的工作量。
