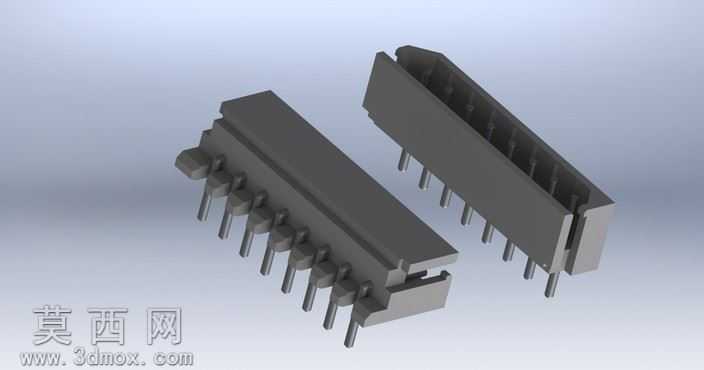

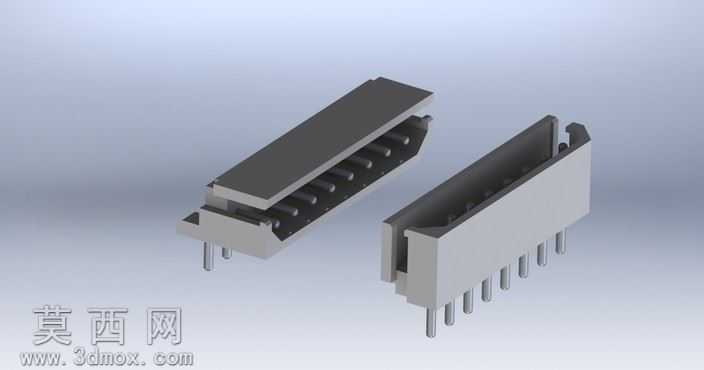

直插式双排针板对板连接器三维结构

本模型为直插式板对板连接器的三维结构，采用SolidWorks软件完成全参数化建模，建模过程严格遵循接插件行业通用尺寸规范，完整还原了公母两端连接器的全部结构细节。模型构建阶段以实体拉伸、切除、阵列等基础特征为核心，首先绘制绝缘基座的截面轮廓，通过拉伸生成黑色耐高温塑胶材质的基座主体，再针对基座上的接触件安装槽做精准切除，保证槽位间距、深度的尺寸公差符合接插件的配合要求；接触插针采用黄铜基材的建模参数，通过扫描特征生成插针的直插引脚与接触端结构，再使用线性阵列命令完成整排插针的均匀排布，公端插针与母端插槽的配合间隙经过反复校核，可实现无卡滞的顺畅插接。材质与渲染环节，绝缘基座赋予哑光黑色工程塑料材质，调整粗糙度参数模拟塑胶件的磨砂质感，金属插针赋予镀锡铜合金材质，添加轻微的金属反射效果还原真实五金件的表面光泽，渲染阶段采用柔和的环境光搭配定向补光，清晰呈现基座的棱角结构与插针的排列细节，避免阴影过深遮挡结构特征。结构设计上，公端连接器的插针采用等间距直插排布，引脚长度适配常规PCB板的焊接厚度，基座两侧设计有定位凸台，可在插接时与母端基座的定位凹槽配合，防止插接错位；母端连接器的基座内部设计有对应数量的接触腔，每个腔体预留弹性接触件的安装空间，基座底部的插针与公端引脚尺寸一致，可分别焊接在两块平行PCB板上实现板间电气连通。建模过程中对所有尖角位置做了微小的倒角处理，既还原了实际注塑件与冲压件的工艺特征，也避免了三维模型在后续装配仿真中出现应力集中的错误，整体模型的所有特征均保留参数化历史记录，可根据实际使用需求调整针数、引脚间距、基座高度等核心尺寸，适配不同的板间连接场景。
