桌面型三轴数控铣削雕刻机结构设计

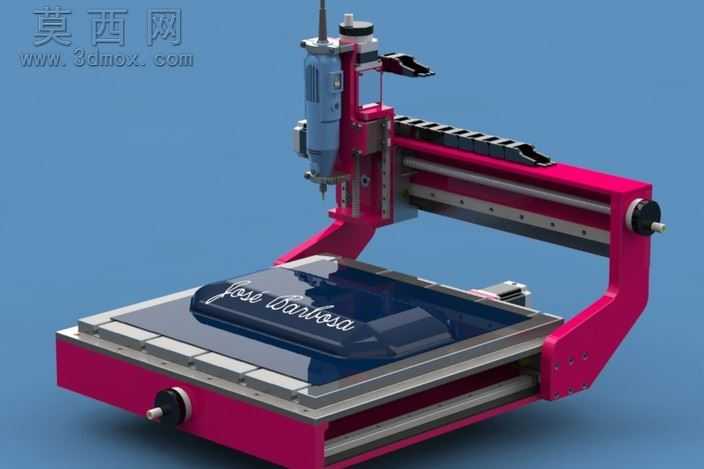

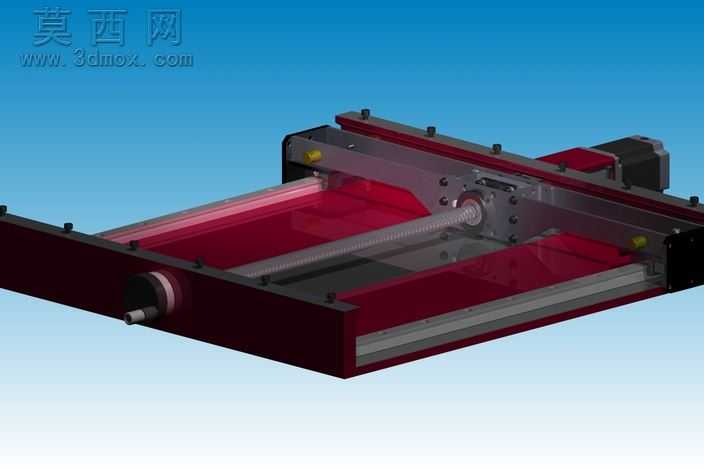

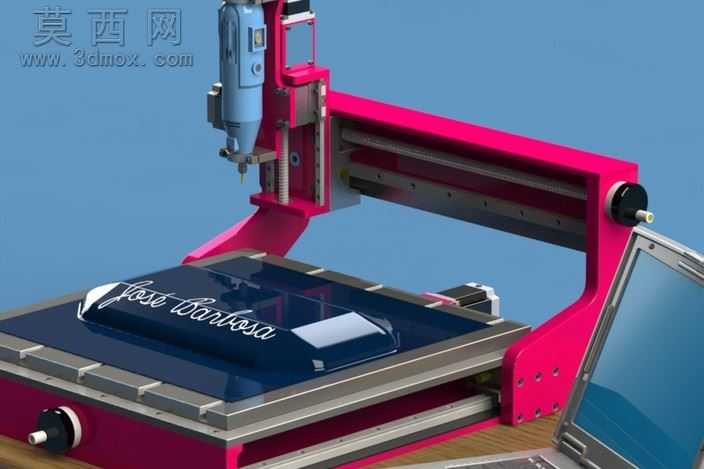

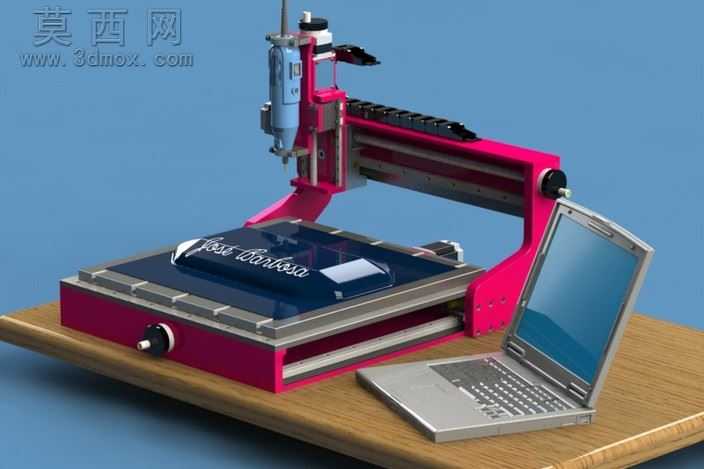

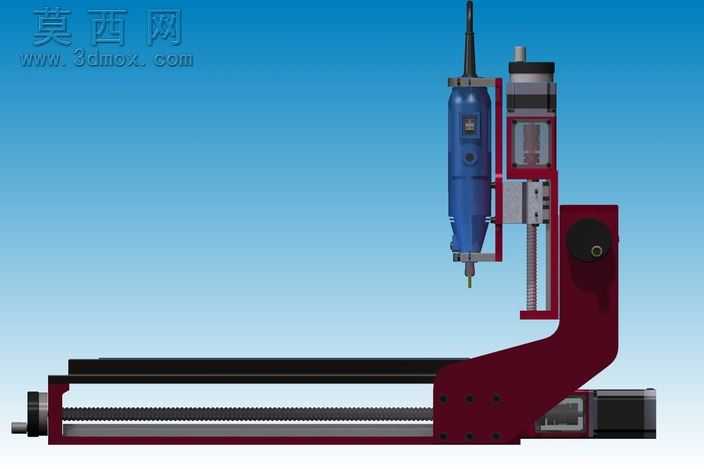

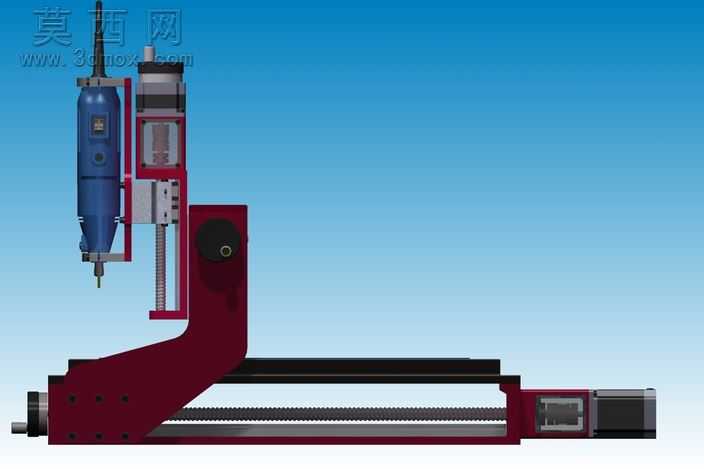

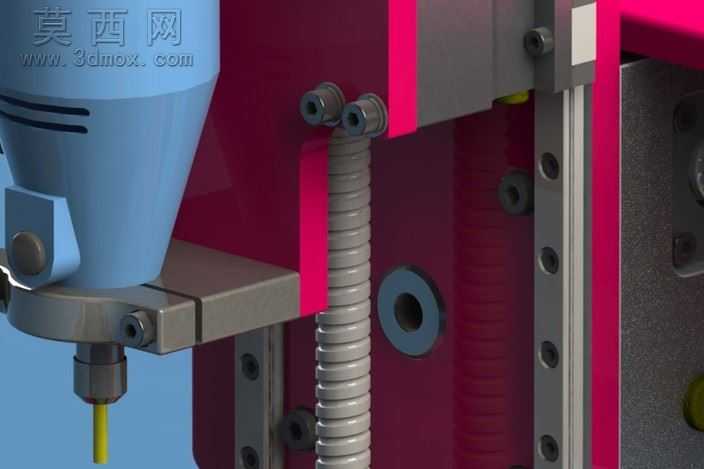

本作品为桌面级三轴数控铣削雕刻机的三维设计方案，整体采用紧凑化布局设计，适配小型加工场景的使用需求，可完成软金属、亚克力、木材等多种材质的平面铣削、浮雕雕刻加工任务。建模过程中对设备各功能模块进行了精细化拆解与参数化搭建，从整体机架到传动组件、加工主轴、装夹平台均按照实际加工的装配逻辑完成结构搭建，各部件间的装配约束完全还原真实设备的运动逻辑，可直观呈现设备的三轴运动行程与加工覆盖范围。外观渲染阶段针对不同部件匹配了对应材质属性，机架部分采用亮面金属烤漆材质还原工业设备的外观质感，传动导轨、螺杆部件赋予金属磨砂与精磨表面的不同材质表现，加工主轴部分还原了工业电主轴的金属壳体与细节标识，工作台面采用防滑耐磨的深色台面材质，搭配旁侧的控制终端模型，完整还原了桌面型数控设备的实际使用场景。结构设计上采用龙门式移动架构，Y轴传动组件布置于工作台两侧，X轴横梁搭载Z轴主轴滑台，通过螺杆传动配合伺服电机驱动，保证三轴运动的定位精度与运行平稳性，主轴部分预留了刀具装夹接口，可适配不同规格的铣削、雕刻刀具，工作台采用T型槽装夹结构，可快速固定不同尺寸的加工工件。设计过程中充分考虑桌面设备的使用特性，在保证结构刚性满足小型加工需求的前提下，尽可能压缩设备整体占地面积，同时兼顾了部件装配、后期维护的操作空间，各传动部件均预留了润滑、调节的结构位置，电控相关的走线空间也在建模阶段做了同步规划，避免实际装配中出现走线干涉的问题。整体模型完整呈现了小型三轴数控铣削雕刻机的全部核心结构，可作为同类小型数控设备设计、教学演示的参考方案，清晰展现了桌面数控设备从机架搭建到传动布局、功能部件配置的完整设计思路。
