石油天然气工业泵用可倾瓦推力轴承三维建模

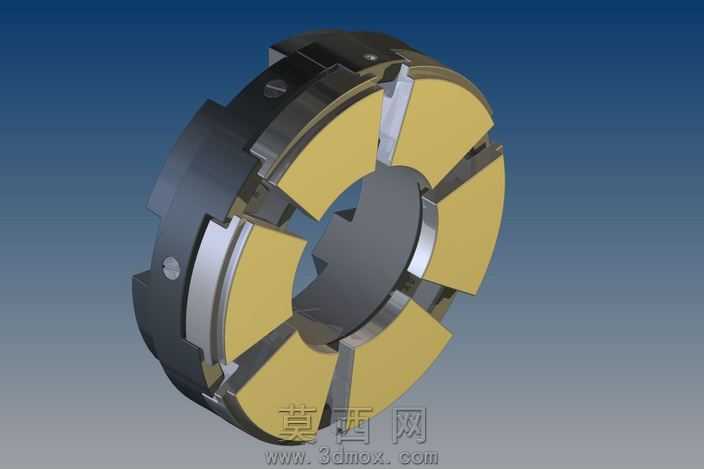

本模型为石油天然气工业泵组配套的可倾瓦推力轴承三维模型，建模过程严格遵循工业泵推力轴承的实际设计规范，采用自顶向下的装配体建模思路完成全结构搭建。首先完成轴承基座基体的建模，通过旋转凸台命令生成环形承载基体，再通过拉伸切除、圆周阵列命令完成基座上的定位销孔、瓦块限位卡槽、周向定位结构的细节构建，基座材质设定为高强度合金结构钢，渲染时赋予哑光发黑的金属表面质感，还原工业轴承基座的表面处理效果。其次完成核心承载部件推力瓦块的建模，单块瓦块采用扇形楔面结构，通过拉伸、拔模命令构建瓦块的楔形承载面，保证运行时可形成稳定动压油膜，瓦块基体为钢制基材，表面赋予金黄色巴氏合金轴瓦材质质感，还原轴瓦减摩层的视觉特征，再通过圆周阵列命令将六块瓦块均匀排布在基座卡槽内，添加同轴度、端面贴合的装配约束，还原瓦块可小幅摆动的实际装配状态。随后完成内外定位环、锁紧销、挡圈等附属零件的建模，定位环采用环形薄壁结构，通过旋转、倒角命令完成细节构建，赋予抛光不锈钢材质质感，锁紧销采用圆柱销结构，通过拉伸、端部倒角完成建模，与基座销孔添加重合、同轴装配约束。整体装配完成后，对所有零件添加干涉检查，确保各部件间无结构干涉，符合实际装配逻辑。渲染阶段采用渐变深蓝色工业展示背景，添加定向光源模拟工业产品展示的光照效果，调整各材质的反光度、粗糙度参数，让金属基座的哑光质感、巴氏合金瓦面的半光泽质感、定位环的亮面金属质感形成清晰区分，同时通过剖面视角的渲染设置，清晰展示轴承内部瓦块排布、限位结构、定位组件的配合关系，完整还原该型推力轴承的结构特征，可用于泵组结构演示、轴承原理教学、设备配套选型参考等场景，模型结构完整，细节还原度高，各零件可单独导出用于工程图生成或装配模拟。
