泵控制器用电子模块结构三维设计

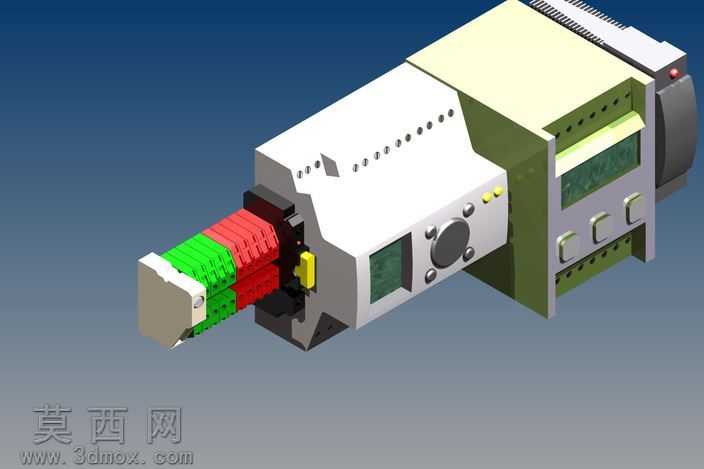

本模型为应用于泵控制器的电子模块三维设计成果，建模阶段以工业级电子控制部件的实际装配逻辑为核心依据，通过三维建模软件完成全参数化结构搭建，完整还原了模块的多组件装配关系。模型主体外壳采用分体式结构设计，一侧为米白色主壳体，表面预留了规整的散热通孔阵列，同时集成了圆形调节旋钮、嵌入式显示屏窗口、状态指示灯安装位与功能按键区域，细节处还原了壳体表面的工艺倒角与装配卡扣结构；另一侧为军绿色扩展壳体，搭配金属质感的侧端调节旋钮与顶部接线端子结构，精准还原了工控电子模块的接口布局特征。前端插接区域采用红绿双色的端子排结构，搭配端部的灰色插接端盖与黄色锁止卡扣，清晰呈现了模块的外接接线结构，各部件之间的装配间隙、定位凸台、连接卡槽均按照实际工业产品的公差要求进行建模还原。渲染阶段针对不同部件赋予了对应材质：主壳体采用哑光ABS工程塑料材质，调整了材质的粗糙度与漫反射参数还原塑料外壳的细腻磨砂质感；金属调节部件赋予了拉丝金属材质，通过调整反射强度与高光参数呈现金属部件的冷硬质感；端子排部分采用硬质工程塑料材质，通过色彩区分不同功能的接线区域，同时为显示屏区域添加了半透明的玻璃材质，模拟显示面板的透光效果。设计过程中充分考虑了泵控制器的实际使用场景，模块整体结构紧凑，各功能区域划分清晰，既保证了电子元件的安装容纳空间，也兼顾了接线操作、参数调节的人机交互便利性，散热孔的排布位置对应内部发热元件的安装区域，锁止卡扣结构保障了模块插接后的连接稳定性，整体模型结构完整，细节还原度高，可用于泵类设备控制系统的结构展示、装配模拟与方案验证使用。
