履带式起重机配套起重吊索具结构设计

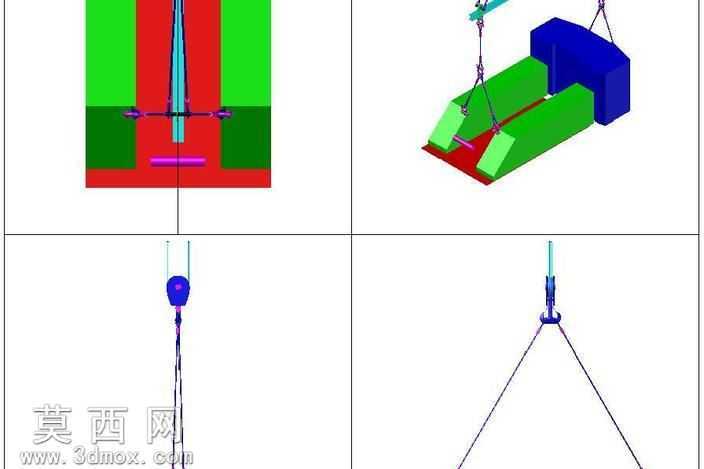

本作品为履带式起重机配套使用的起重吊索具三维设计模型，建模过程严格遵循起重吊装作业的实际工况参数，先完成整体方案的结构推演，再通过三维建模软件逐部件完成实体绘制。模型整体包含吊点连接端、分力平衡架、分支吊索、工件夹持定位组件四个核心部分，建模时对吊点卸扣的圆弧过渡结构、平衡架的对称受力结构、吊索的柔性受力模拟、夹持块的防滑贴合面都做了精细化的特征处理，没有省略关键的受力连接细节。材质渲染阶段，针对不同部件的实际材质做了区分设置：平衡架主体采用高强度合金结构钢材质，渲染时赋予金属哑光漆面效果，还原钢结构件的表面质感；吊索部分采用高强度合成纤维吊带与钢丝绳组合的形式，分别赋予编织纹理材质与镀锌钢丝绳金属质感；夹持定位块采用高耐磨合金钢材质，表面做淬火硬化质感处理，与待吊装的履带式起重机驾驶室构件的接触面，特意做了防滑齿纹的细节建模，保证吊装作业时的摩擦力符合安全规范。结构设计上采用对称四点吊装布局，通过顶部的平衡架自动调整各分支吊索的受力分配，避免待吊装的驾驶室构件在起吊过程中出现倾斜、受力不均的问题；夹持组件采用可调节间距的设计，能够适配不同尺寸规格的驾驶室构件吊装需求，吊点位置经过重心测算，确保起吊后构件保持水平姿态，方便后续的装配对位作业。设计过程中充分考虑了起重作业的安全冗余，所有受力部件的截面尺寸都经过受力验算，连接部位的销轴、卸扣都按照起重索具的安全标准做了放大设计，模型同时提供了正视图、轴测吊装示意图、侧视吊点连接图、整体吊装姿态图等多视角展示，清晰呈现索具的装配关系与实际使用状态，可作为起重吊装方案设计、索具结构优化的参考三维模型，也可用于吊装作业的模拟演示场景。
