钻床钻孔夹紧工装夹具结构设计

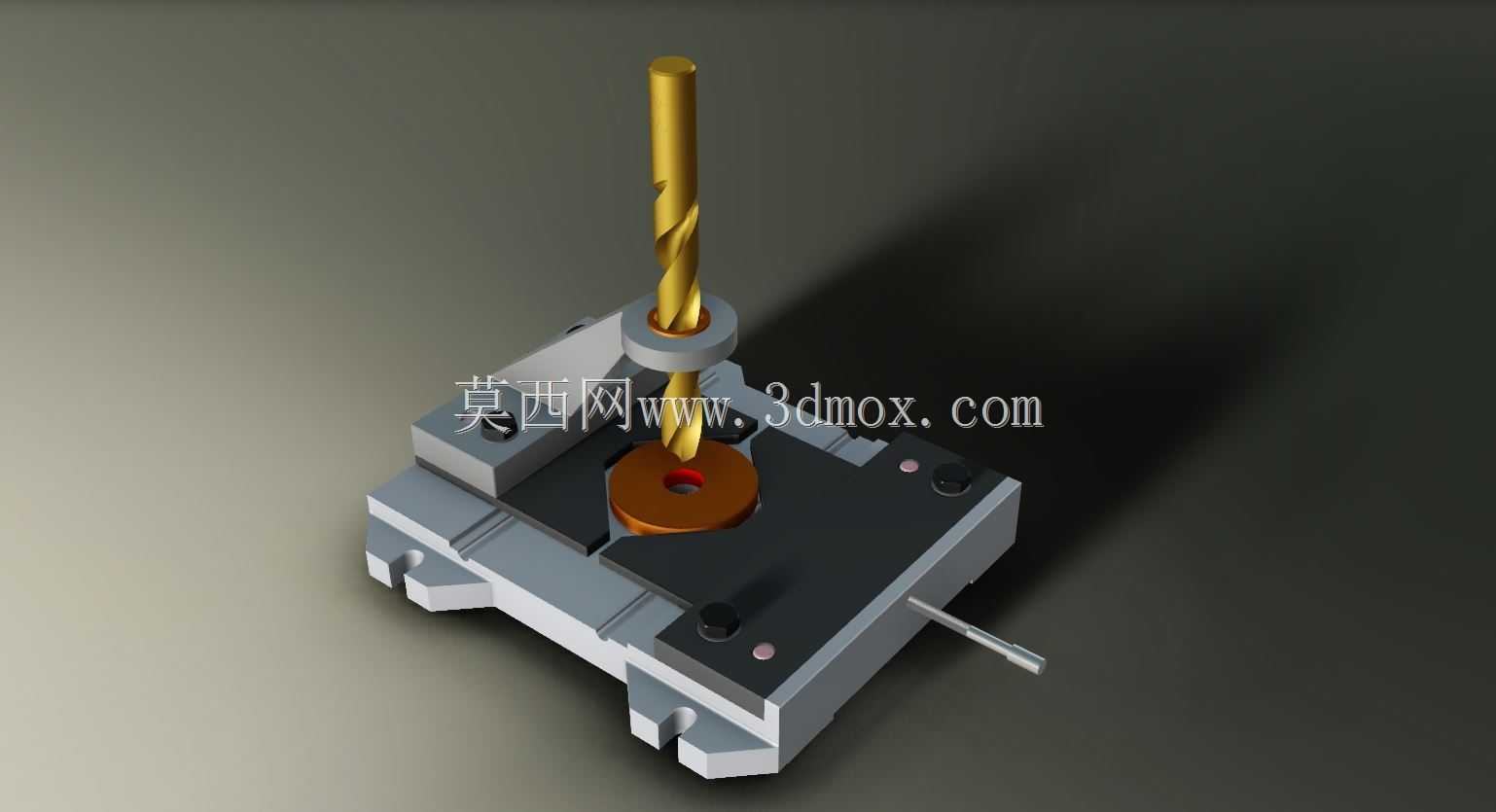

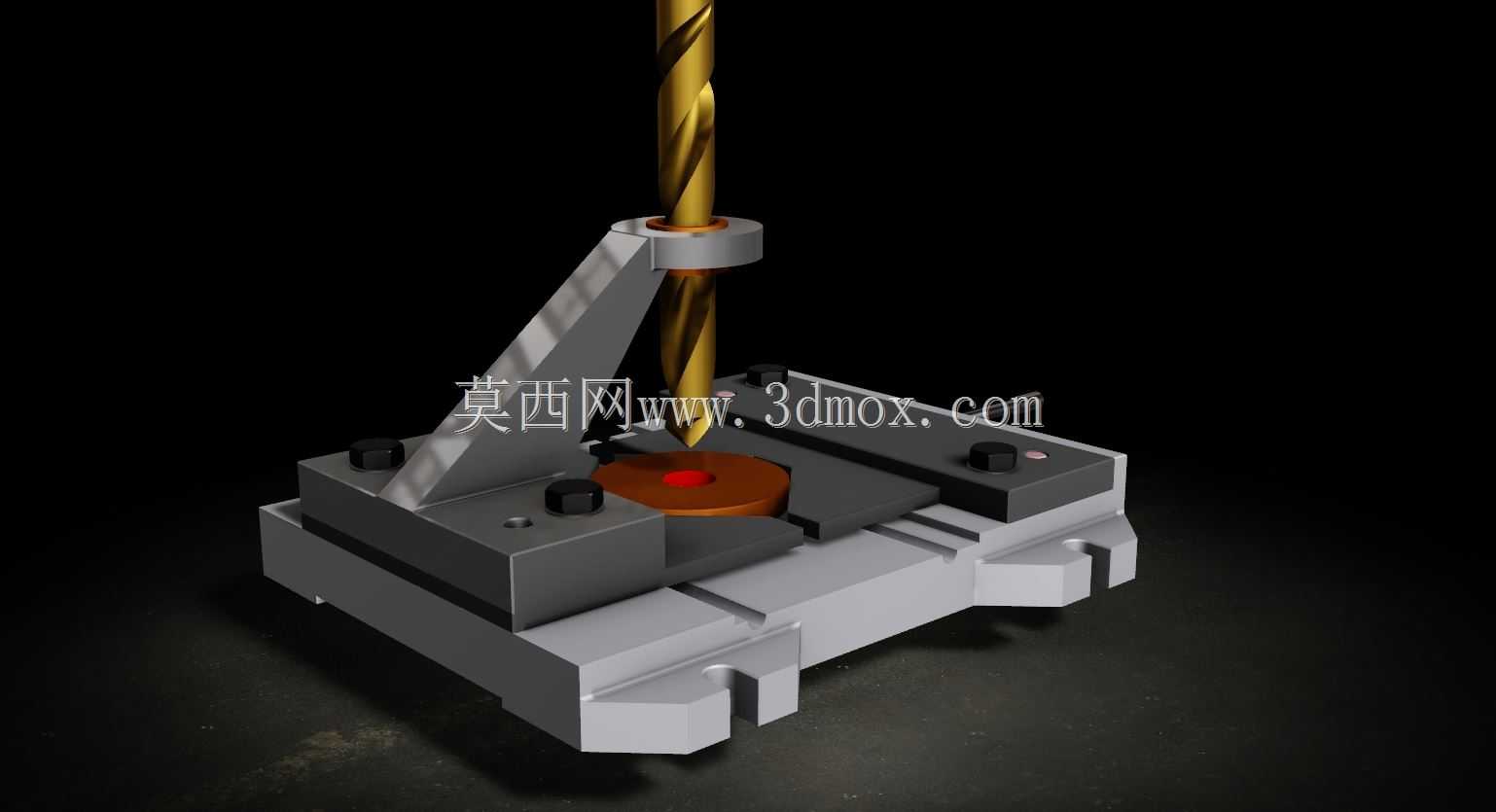

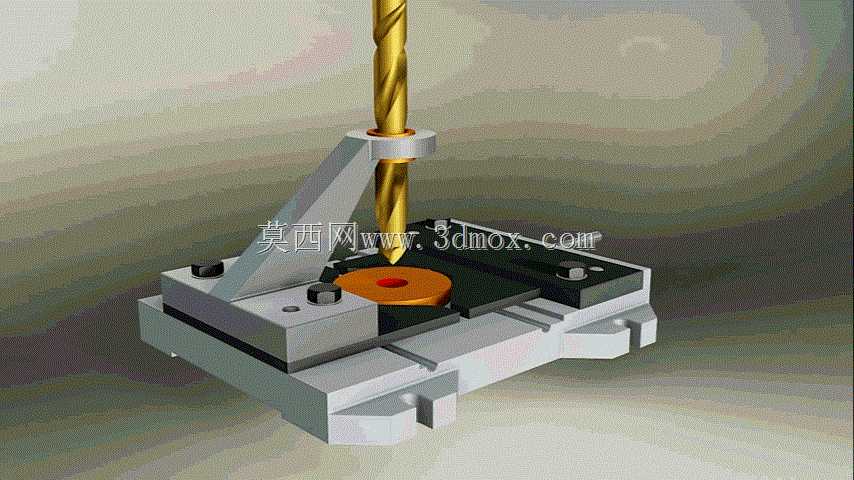

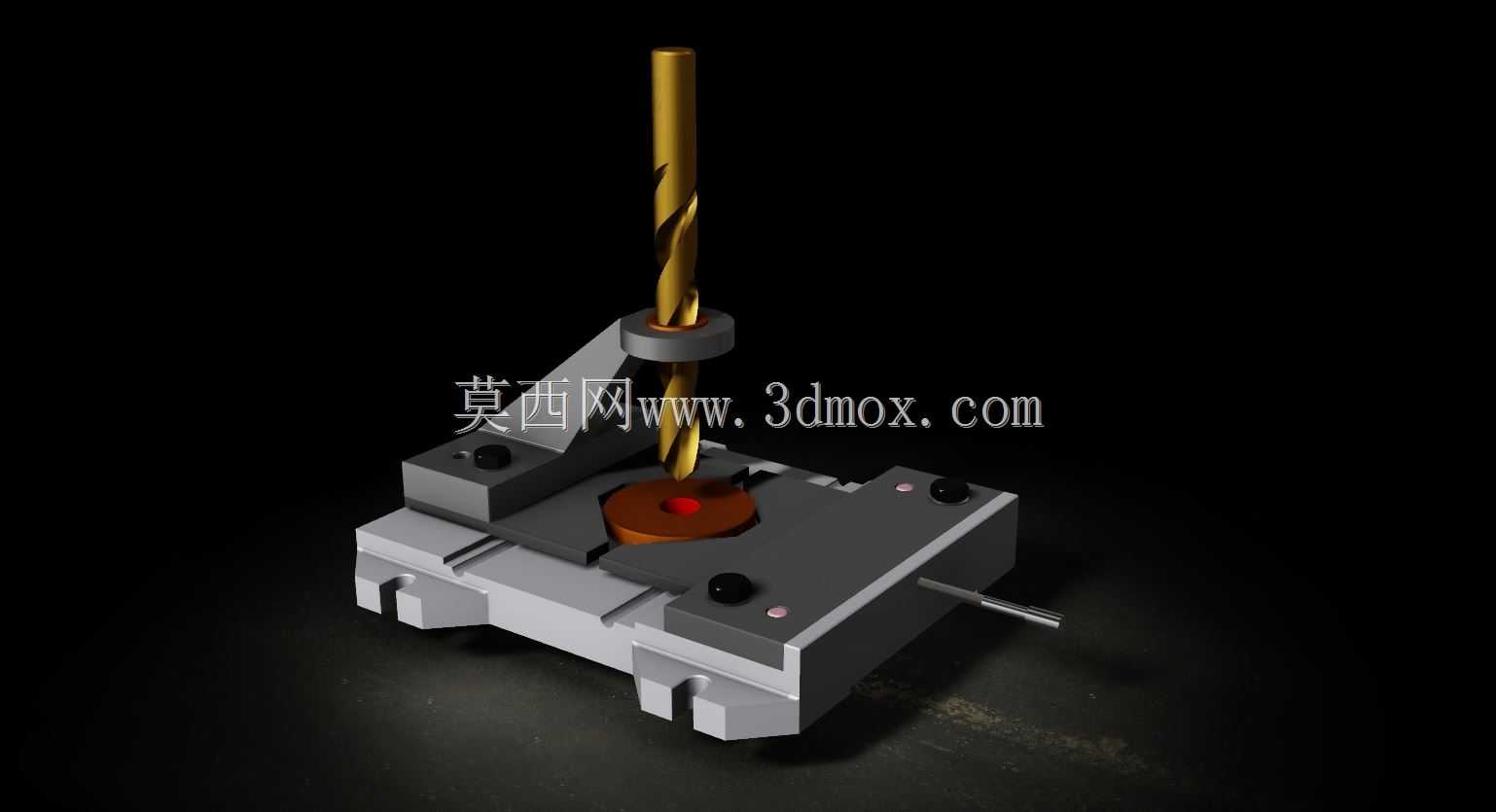

　　在中小批量盘类、轴套类零件的钻孔工序中，这类钻床专用夹紧夹具是车间加工环节的核心辅助工装，主要适配台式钻床、立式钻床的工位安装，解决钻孔过程中工件偏移、孔位同轴度超差、装夹效率低的实际生产问题。整套夹具采用分体式基座设计，底部预留与钻床工作台T型槽匹配的安装凸台与螺栓过孔，安装时可直接通过T型螺栓完成快速定位固定，无需额外制作转接板，基座整体采用灰铸铁铸造后时效处理，有效吸收钻孔过程中的切削振动，避免振纹影响孔壁加工质量。夹具核心的定位结构采用台阶式定位芯轴设计，可适配对应内孔尺寸的盘类零件，工件放置后依靠芯轴外圆与工件内孔的间隙配合完成径向定位，端面贴合支撑块限制轴向自由度，保证钻孔位置与工件基准面的垂直度要求。

　　夹紧单元采用偏心轮快速夹紧结构，侧面伸出的操作手柄扳动后，偏心轮推动压块下行，直接压紧工件上端面，整个夹紧动作可在1秒内完成，相比传统螺栓压板夹紧方式，单件装夹时间缩短70%以上，适合批量零件的连续钻孔作业。钻套部分采用可拆卸式硬质合金钻套，安装在夹具上方的导向支架上，钻头下行时先通过钻套导向，避免钻头刚接触工件时发生滑移，保证孔位的位置度公差控制在0.1mm以内，钻套磨损后可单独更换，无需整套夹具报废，降低长期使用成本。夹具的排屑空间做了开放式设计，钻孔产生的铁屑可直接从基座两侧的斜面滑落，不会堆积在定位区域影响后续工件的装夹定位，日常清理只需用毛刷快速清扫即可，维护难度极低。整套夹具的活动部件均做了淬火处理，

　　表面硬度达到HRC45-50，长期反复使用不会出现磨损变形，夹紧力稳定可靠，可承受最大12mm直径高速钢钻头的切削载荷，不会出现工件松动飞出的安全隐患。在实际产线应用中，这类夹具可根据加工零件的尺寸更换对应规格的定位芯轴与钻套，实现同系列不同规格零件的快速换产，无需重新调整钻床主轴与夹具的相对位置，大幅减少换产调试时间，是机械加工车间钻孔工序提升加工精度与生产效率的必备工装结构。
