多工位快速压紧焊接工装夹具结构

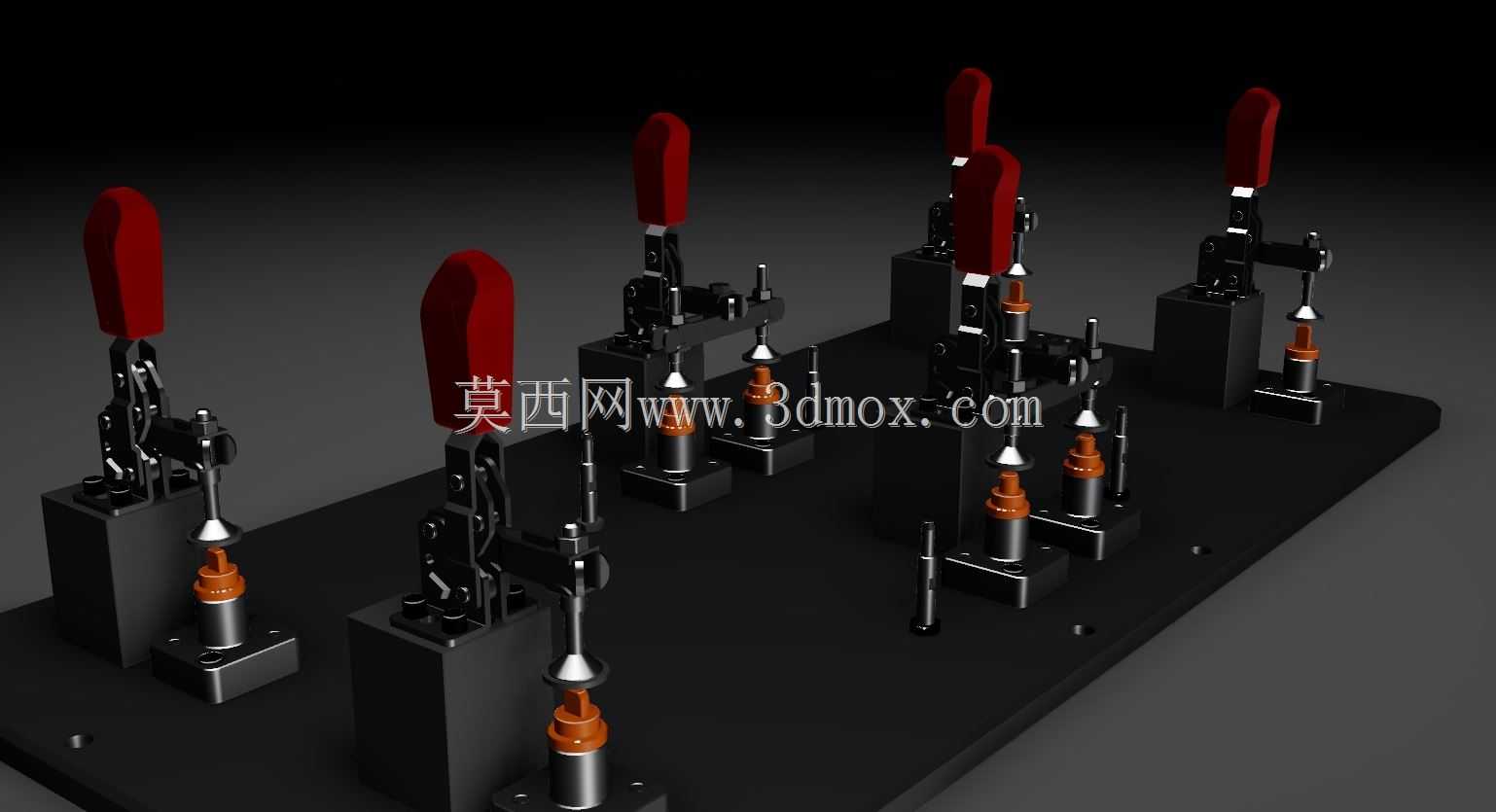

　　这套工装主要面向中小尺寸金属结构件的焊接工序使用，常见于五金制品、小型钣金组件、汽配小冲压件的批量焊接加工场景，替代传统手工划线定位、逐个螺丝压紧的作业模式，能大幅降低焊接过程中的工件移位、变形概率，同时减少装夹辅助工时。整套夹具以整块调质处理的钢板作为安装底座，底座上按照待焊工件的定位基准，分布布置了多组垂直式快速夹钳，夹钳的压头位置搭配了可更换的尼龙压头与定位销，避免压紧过程中刮伤工件表面，同时保证每次装夹的定位一致性。设计过程中优先考虑了焊接作业的操作空间，相邻夹钳之间预留了足够的焊枪走位间隙，不会出现焊枪与夹钳结构干涉的问题，底座上的定位座全部采用沉头螺丝固定，可根据不同批次工件的定位需求调整安装位置，

　　适配小批量多品种的柔性焊接生产需求。夹钳选用的是标准垂直式快速压紧结构，操作时扳动红色手柄即可完成压头的下压与锁止，压紧力稳定，不会因为焊接过程中的振动出现松脱，压头下方的定位柱带有锥度导向，工件放置时可以快速对准定位孔，降低操作人员的对位难度。底座边缘预留了通用安装槽，可以直接固定在焊接工作台或者变位机上，不需要额外打孔适配，整体结构没有多余的突出部件，焊接飞溅不容易堆积在夹钳的活动关节处，日常维护只需要定期在铰接点涂抹少量润滑脂即可。从安装边界来看，整套夹具的所有压紧组件全部布置在底座平面范围内，没有外伸结构，吊装或者移位时不会与周边设备发生碰撞，夹钳的开启高度经过核算，抬起后压头距离工件定位面的高度足够工件直接取放，

　　不需要额外拆卸任何部件。针对焊接过程中的热变形问题，定位座的安装位置都设置在工件的刚性较强的点位，避开薄板易变形区域，压紧力的方向垂直于工件定位面，不会产生侧向分力导致工件装夹时出现偏移，部分定位座上还设置了避让槽，给焊缝位置留出足够的焊接空间，避免焊枪碰到工装本体。
