多圈线绕电位器精密电子元件三维建模

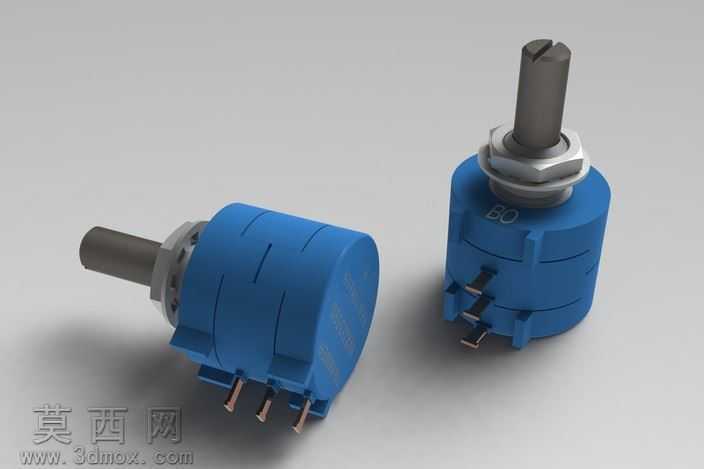

本作品为多圈线绕电位器的三维参数化建模成果，建模过程以实物测绘尺寸为基准，严格还原电位器的真实结构比例与装配关系。建模阶段首先通过基准面定位完成核心基体的轮廓搭建，针对蓝色绝缘外壳部分，采用旋转凸台与拉伸切除结合的方式，还原外壳上的定位卡槽、引脚安装槽以及表面标识的凹陷结构，确保外壳与内部组件的装配间隙符合实际生产公差要求。金属转轴部分采用阶梯轴建模逻辑，依次完成轴身、一字调节槽、安装螺纹段、限位挡圈的特征构建，对螺纹段采用装饰螺纹线配合实体牙型简化的方式，兼顾模型显示精度与文件轻量化需求。三个引出引脚采用钣金折弯特征建模，还原引脚的弯折角度、焊片端的扁平结构与安装定位凸点，确保引脚与外壳卡槽的干涉检查完全通过。顶部的六角锁紧螺母与垫片采用标准件建模逻辑，匹配对应螺纹规格，还原螺母的防滑齿纹与垫片的压接结构。材质与渲染阶段，为蓝色绝缘外壳赋予哑光蓝色工程塑料材质，调整表面粗糙度参数模拟酚醛树脂材质的微磨砂质感，为金属转轴、螺母、引脚赋予不同的金属材质：转轴采用镀镍钢材质，调整反射参数呈现哑光金属光泽，引脚采用黄铜镀锡材质，还原焊片端的半亮金属质感，锁紧螺母采用镀锌钝化材质，呈现淡彩锌的金属色泽。场景搭建采用中性灰色哑光地面作为承载面，添加柔和的区域光与环境遮蔽效果，通过双角度摆放展示电位器的侧视引脚结构与顶部调节端结构，清晰呈现产品的外观特征与结构细节。建模过程中对各活动部件的装配关系进行了约束验证，确保转轴旋转、螺母锁紧的运动逻辑符合实际产品的机械特性，整体模型结构完整，细节还原度高，可用于电子设备装配演示、元器件选型展示、教学课件素材等场景。
