V型八缸内燃机曲柄活塞组结构展示

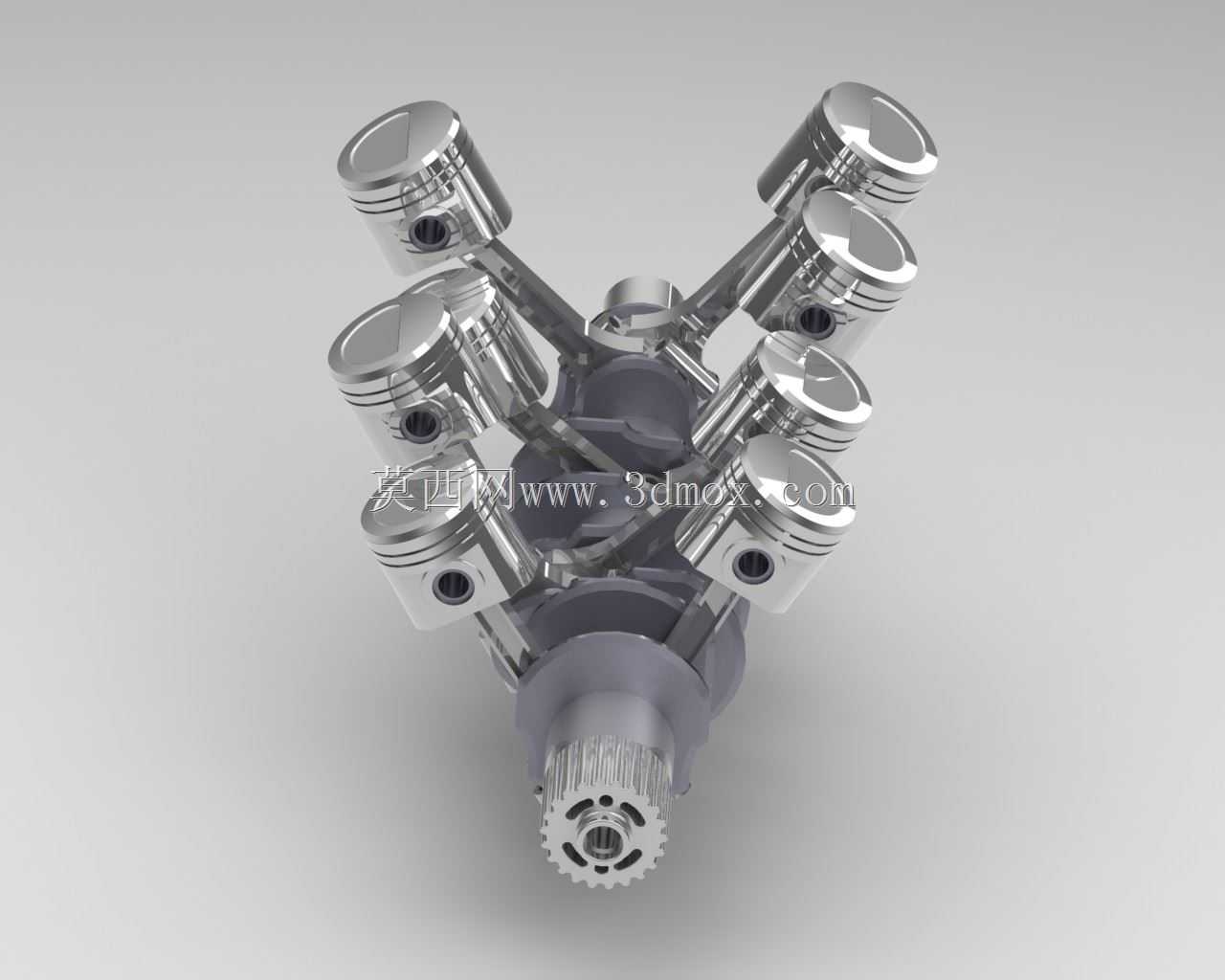

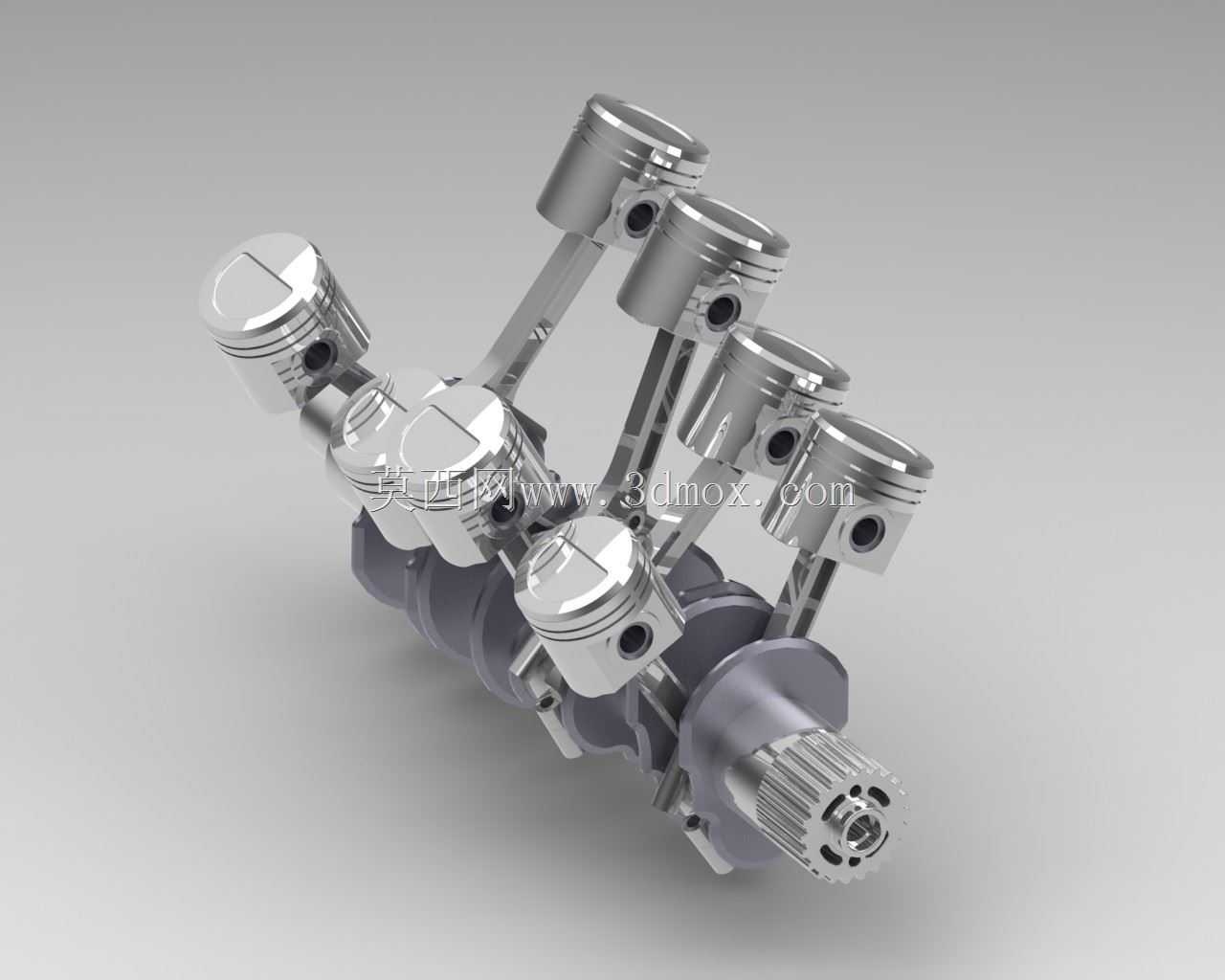

　　这套V8动力单元的核心运动组件模型，完整还原了量产V型八缸内燃机的曲柄连杆活塞配合关系，在汽车动力总成研发、教学演示、结构验证场景中都有很高的参考价值。实际装车场景中，这类V8动力单元多用于大排量乘用车、高性能跑车以及轻型特种作业车辆，负责将燃油燃烧产生的热能通过活塞往复运动转化为曲轴旋转的机械能，为整车提供充足的动力输出，相比直列布局机型，V型结构能在更短的轴向尺寸内布置八个气缸，大幅压缩动力舱的纵向占用空间，同时抵消一阶二阶往复惯性力，让整机运转平顺性更优。从设计思路来看，模型里的八组活塞分成两列呈90度夹角布置在曲轴两侧，每一组活塞都通过活塞销与连杆小头连接，连杆大头则对应抱合在曲轴的连杆轴颈上，曲轴采用全支撑结构设计，

　　相邻气缸的连杆轴颈错开特定角度，保证各缸点火间隔均匀，避免动力输出出现断续冲击。活塞顶部的燃烧室凹坑造型、活塞环槽的分层布置、连杆身的工字型截面都做了还原，这些细节直接关系到整机的压缩比、密封性能以及往复运动件的结构强度，实际设计中需要反复校核活塞在上止点、下止点位置时与气缸盖、曲轴平衡块的间隙，避免运动干涉。安装边界方面，这套运动组件的轴向尺寸对应量产V8机型的曲轴总长，径向尺寸需要匹配气缸体的V型夹角型腔，曲轴前端的动力输出端预留了带轮、正时齿轮的安装位，后端则对应飞轮与变速箱的连接法兰，装配时需要严格控制连杆大头的侧隙、活塞与气缸壁的配合间隙，保证运动过程中不会出现卡滞、偏磨的问题。在结构验证环节，

　　这类三维模型可以直接导入动力学仿真软件，模拟不同转速下活塞的往复加速度、连杆的受力变化、曲轴的扭转振动情况，提前发现结构设计中的应力集中点，减少物理样机的试制次数，缩短研发周期；在职业院校的汽修、机械设计专业教学中，这类模型可以让学生直观理解四冲程内燃机的做功顺序、动力传递路径，不用拆解实体发动机就能看清内部的运动配合关系，降低教学教具的损耗成本。
