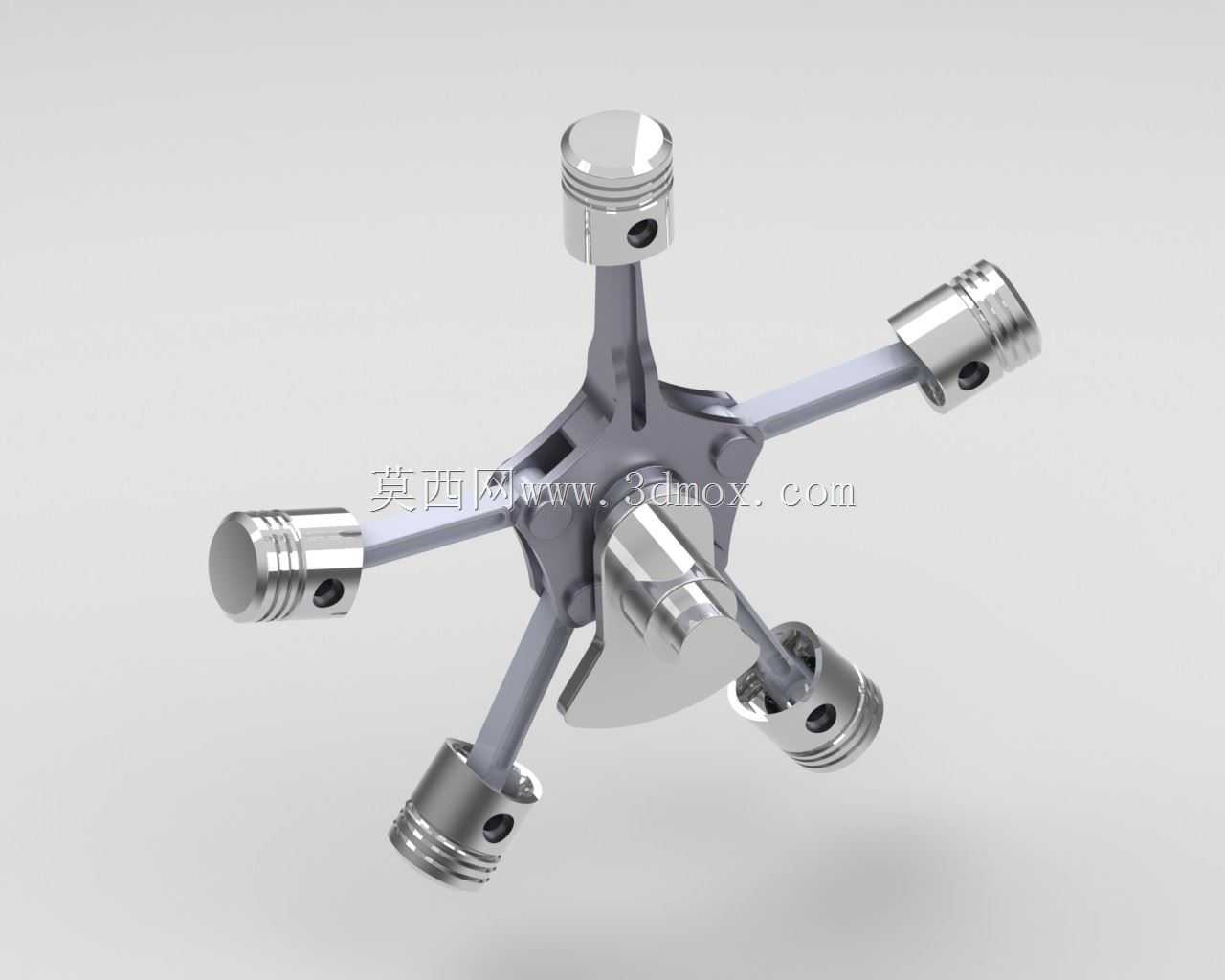

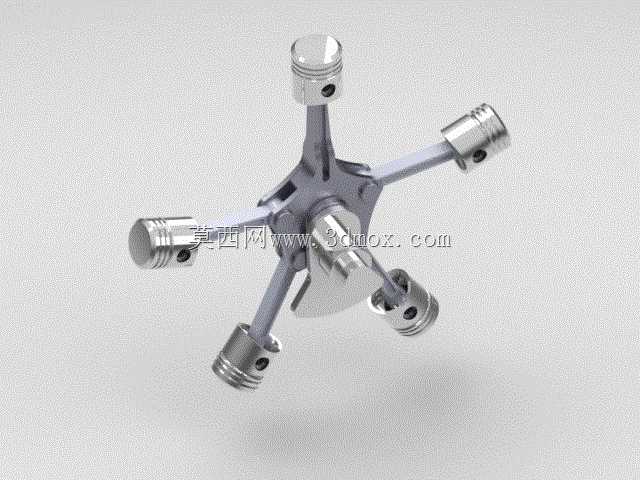

该径向动力结构采用周向均匀排布的活塞布局,核心围绕中心曲轴组件完成动力转换,多组活塞通过连杆铰接于中心曲柄销处,相比直列、V型动力排布,可在更小的径向占用空间内实现更大的总排气量,同时曲轴长度大幅缩短,整机转动惯量分布更均匀,运转时的一阶、二阶振动可通过活塞对向做功实现部分自平衡,降低整机减振结构的设计冗余。这类结构早期广泛应用于轻型通航飞机动力单元,在低空低速飞行场景下,风冷散热条件适配性更强,周向暴露的气缸壁可直接利用迎面气流完成换热,无需布置复杂的水冷管路与散热系统,降低动力系统自重与故障点。从结构设计逻辑来看,每一组活塞组件都包含活塞本体、活塞环、活塞销与连杆段,活塞销采用全浮式设计匹配连杆小端衬套,
可在工作温度变化区间内自适应微量转动,避免局部应力集中导致的销座开裂;连杆大端采用整体铰接式结构匹配中心曲柄,区别于直列发动机的分轴颈连杆设计,该结构所有连杆共用同一曲柄销,对曲柄销的表面硬度、圆度公差要求更高,建模时需严格控制各连杆的长度公差,保证各活塞到达上止点时的余隙高度一致,避免不同气缸压缩比偏差过大导致的运转抖动。安装边界层面,该结构的核心安装基准为中心曲轴的两端支撑轴颈,前端可匹配螺旋桨安装法兰,后端可连接附件机匣与传动齿轮组,周向气缸的安装座需统一加工定位止口,保证各气缸轴线与曲轴中心的夹角偏差控制在允许范围内,避免连杆运动时出现偏磨。建模过程中需重点验证活塞运动行程与连杆摆角的匹配关系,当活塞运行到上下止点时,

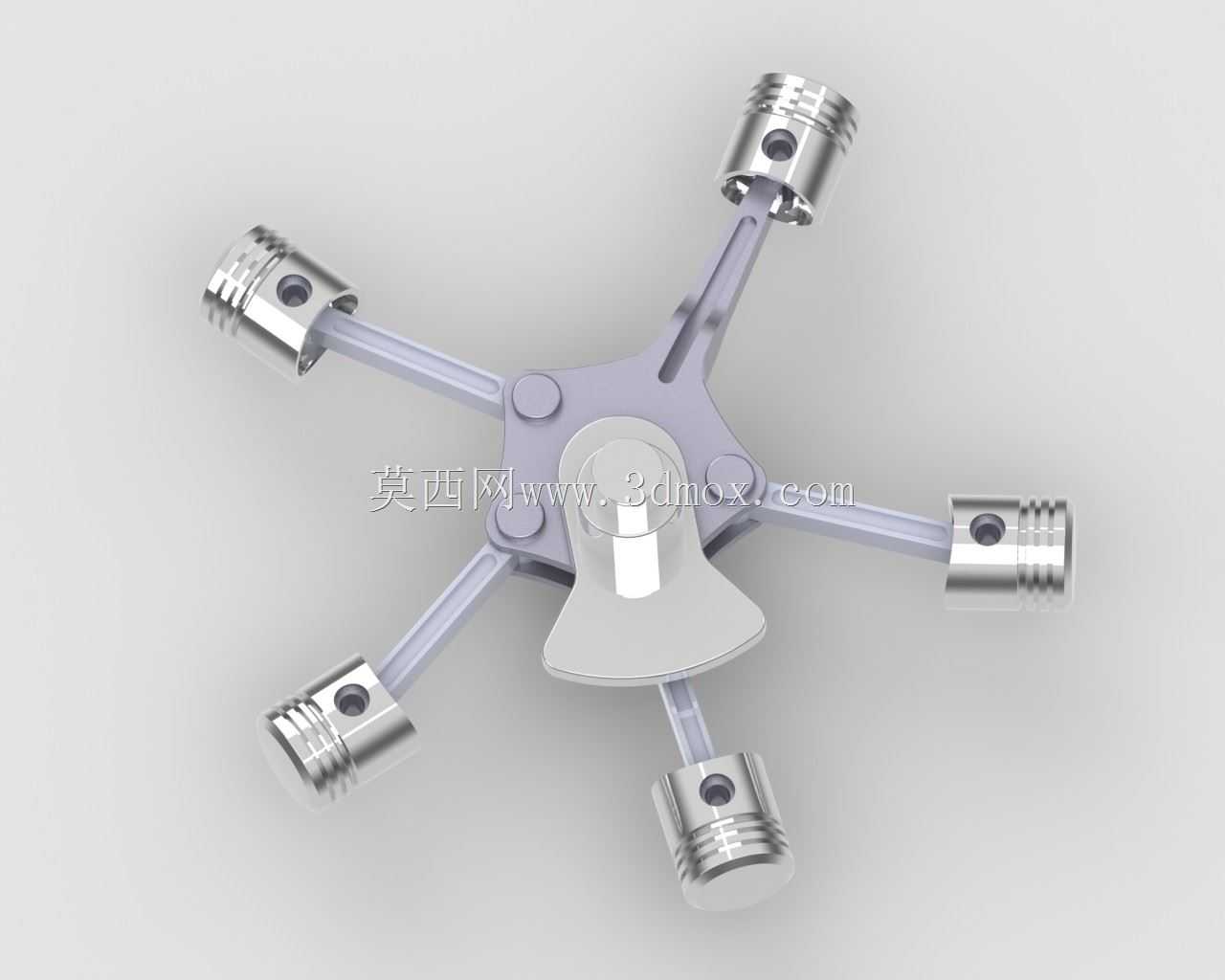

连杆与气缸轴线的最大摆角需控制在合理区间,降低活塞侧面对气缸壁的侧向压力,减少运转过程中的敲缸风险与磨损量。同时周向排布的活塞需按做功顺序错开点火间隔,保证动力输出的连续性,相邻气缸的做功间隔角需结合气缸数量均匀分配,避免曲轴输出扭矩出现大幅波动。这类结构的整体外形呈中心对称的星型轮廓,径向尺寸大于轴向尺寸,适配于对轴向安装长度有严格限制的航空动力场景,外露的气缸散热片建模时需保证片厚与间距符合风冷换热的设计要求,兼顾散热效率与结构强度,避免飞行过程中散热片受气流激振出现断裂。
