吊环式活节摆动连接螺栓结构设计

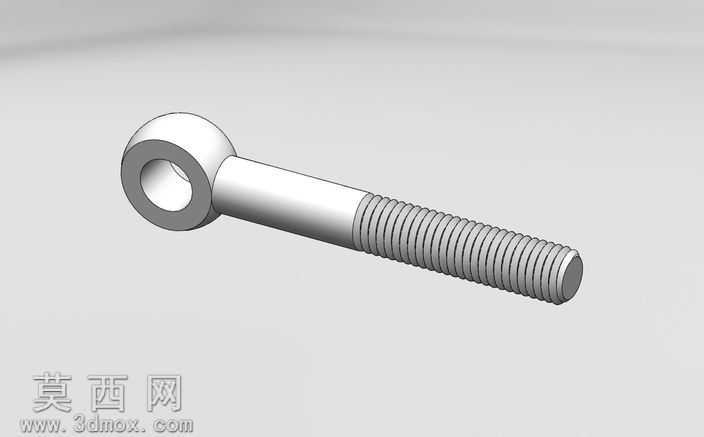

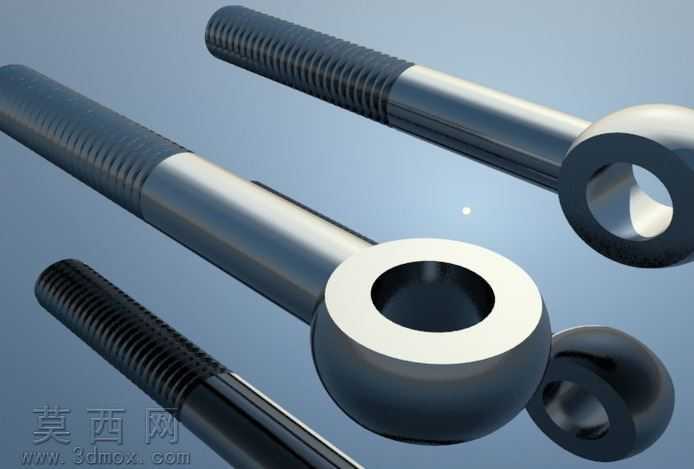

本作品为摆动连接类活节螺栓的三维参数化设计成果，建模阶段采用SolidWorks完成全特征构建，首先以回转特征生成螺栓头部的环形吊耳结构，精准控制吊环内孔的同轴度与端面倒角参数，保证铰接配合时的转动自由度无卡滞；杆部螺纹段采用扫描切除方式生成标准外螺纹牙型，严格匹配公制螺纹的牙距、牙型角参数，同时对螺纹收尾段做平滑过渡处理，避免应力集中。建模过程中对螺栓头部与杆部的衔接位置做圆角过渡优化，还原实际加工中的工艺倒角结构，保证模型的工程实用性。材质渲染阶段采用金属合金钢材质球，调整表面粗糙度参数模拟高强度螺栓的发黑处理质感，对吊环内孔配合面做轻微的高光处理，区分加工面与非加工面的视觉差异；场景布光采用三点布光法，主光源从侧上方投射，突出螺栓杆部的螺纹纹理与头部环形结构的立体感，辅光源补光消除暗部死黑，环境光添加微弱的冷色调反射，还原金属零件的真实光影效果。结构设计上，该螺栓头部的环形结构可配合销轴实现铰接摆动功能，适用于需要小角度转动补偿的连接场景，杆部螺纹可搭配标准螺母实现锁紧固定，整体结构兼顾铰接灵活性与连接紧固性。设计过程中参考了紧固件铰接类零件的通用设计规范，对吊环的壁厚、杆部直径的比例做了合理匹配，保证零件在承受轴向拉力与摆动力矩时的结构强度，模型所有特征均保留参数化编辑属性，可根据实际使用需求调整螺纹规格、吊环内径、杆部长度等核心参数，适配不同的安装工况，渲染输出的效果图清晰展现了零件的结构细节与材质质感，可用于机械设计教学、紧固件选型参考、装配场景演示等用途。
