可拆式T型螺杆压紧工装夹具结构

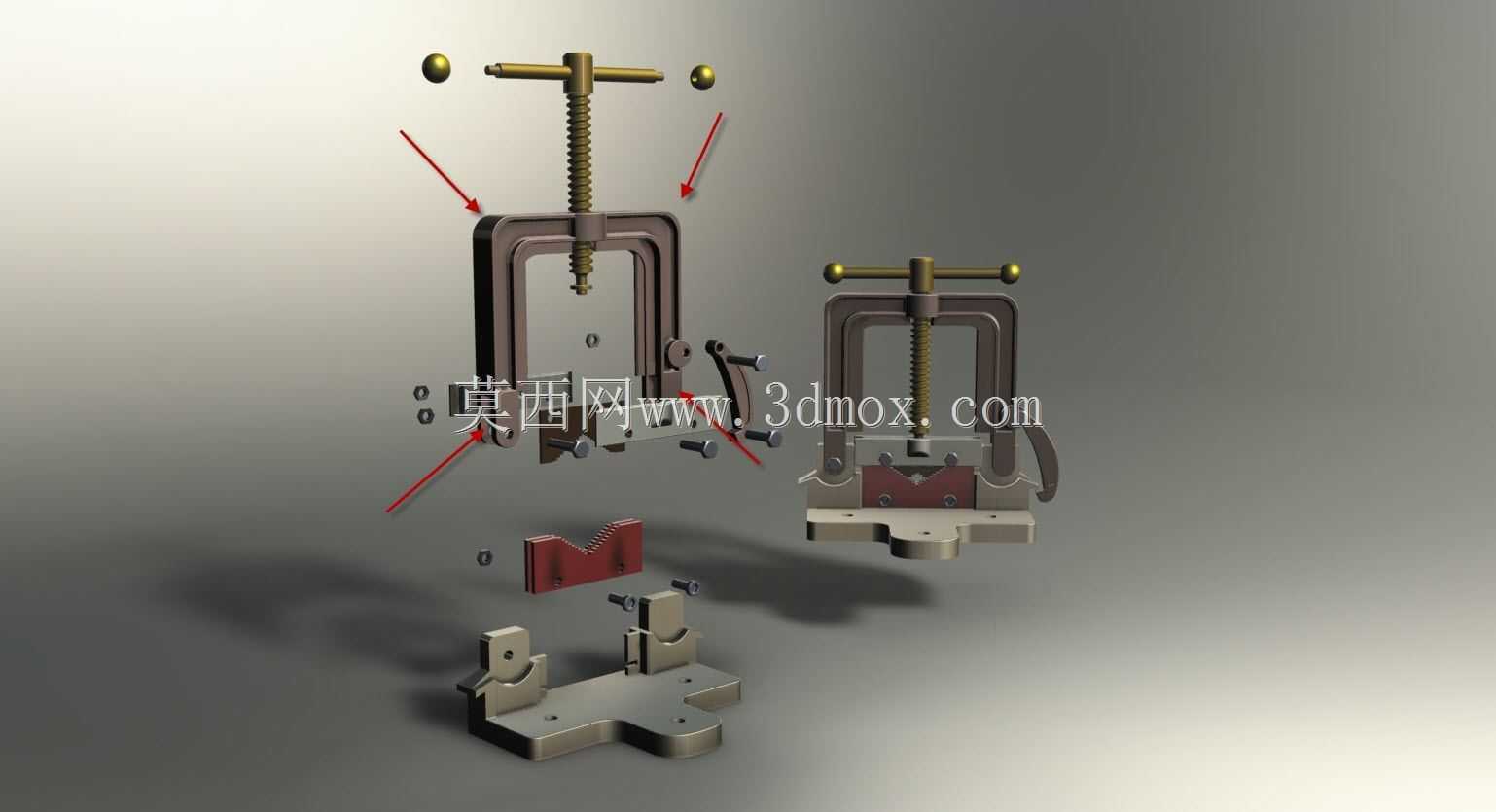

　　这类手动压紧夹具常应用在小型零件铣削、钻孔、装配定位的工位场景中，区别于固定式台虎钳，它的分体式底座设计可以适配不同宽度的异形工件夹持需求，在小批量多品种的机加工维修、五金件修配场景里，能减少工装更换的辅助时间。从结构拆解状态能看到，整套夹具分为C型架体、T型旋压螺杆、可换定位压块、分体式安装底座四个核心部分，C型架体采用U型开口结构，开口深度预留了足够的工件容纳空间，避免夹持时工件与架体发生干涉，架体两侧的导向槽可以配合不同规格的V型块、平压块使用，针对圆柱形工件、不规则异形件都能实现稳定压紧。T型螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，手动旋紧时能提供更大的轴向压紧力，同时具备一定的自锁性能，

　　在加工过程中不会因为设备振动出现松脱的问题，螺杆顶端的T型手柄长度经过力矩匹配，操作人员徒手施加力就能达到常规轻加工所需的夹紧力，不需要额外加力杆辅助，避免过度旋紧导致架体变形或者螺杆螺纹损伤。可换压块的设计是这套结构的实用亮点，不同形状的压块可以快速卡在架体下端的定位槽里，不需要额外紧固件固定，更换压块只需要几秒钟，针对不同材质的工件，还可以更换带橡胶垫层的压块，避免夹持时在工件表面留下压痕，适合表面要求较高的有色金属零件、成品件修配作业。分体式底座的安装边界比较灵活，两个独立的底座单元可以根据工件的长度调整安装间距，通过T型螺栓就能固定在机床工作台或者钳工平台上，不需要制作整体式的安装底板，

　　对于超出常规台虎钳夹持长度的长条形工件，也能实现多点位稳定压紧。整套结构的运动逻辑非常直接，旋转T型手柄带动螺杆向下进给，螺杆下端的压头接触工件后持续施加压力，将工件压紧在下方的定位块或者底座支撑面上，架体两侧的导向销能限制压块的转动自由度，保证压紧时压头始终垂直于工件支撑面，不会出现偏载导致的工件移位。在实际使用中，这类夹具不需要外接气源、电源，完全依靠手动操作，适合没有动力源的野外维修、临时加工作业场景，结构零件少，日常维护只需要定期在螺杆螺纹处涂抹润滑脂，就能保证长时间的操作顺畅，架体采用整体铸钢材质，经过时效处理后长期受力也不会出现开口变形的问题，使用寿命远高于普通冲压成型的简易夹具。
