手动螺旋夹紧工装组件拆分结构设计

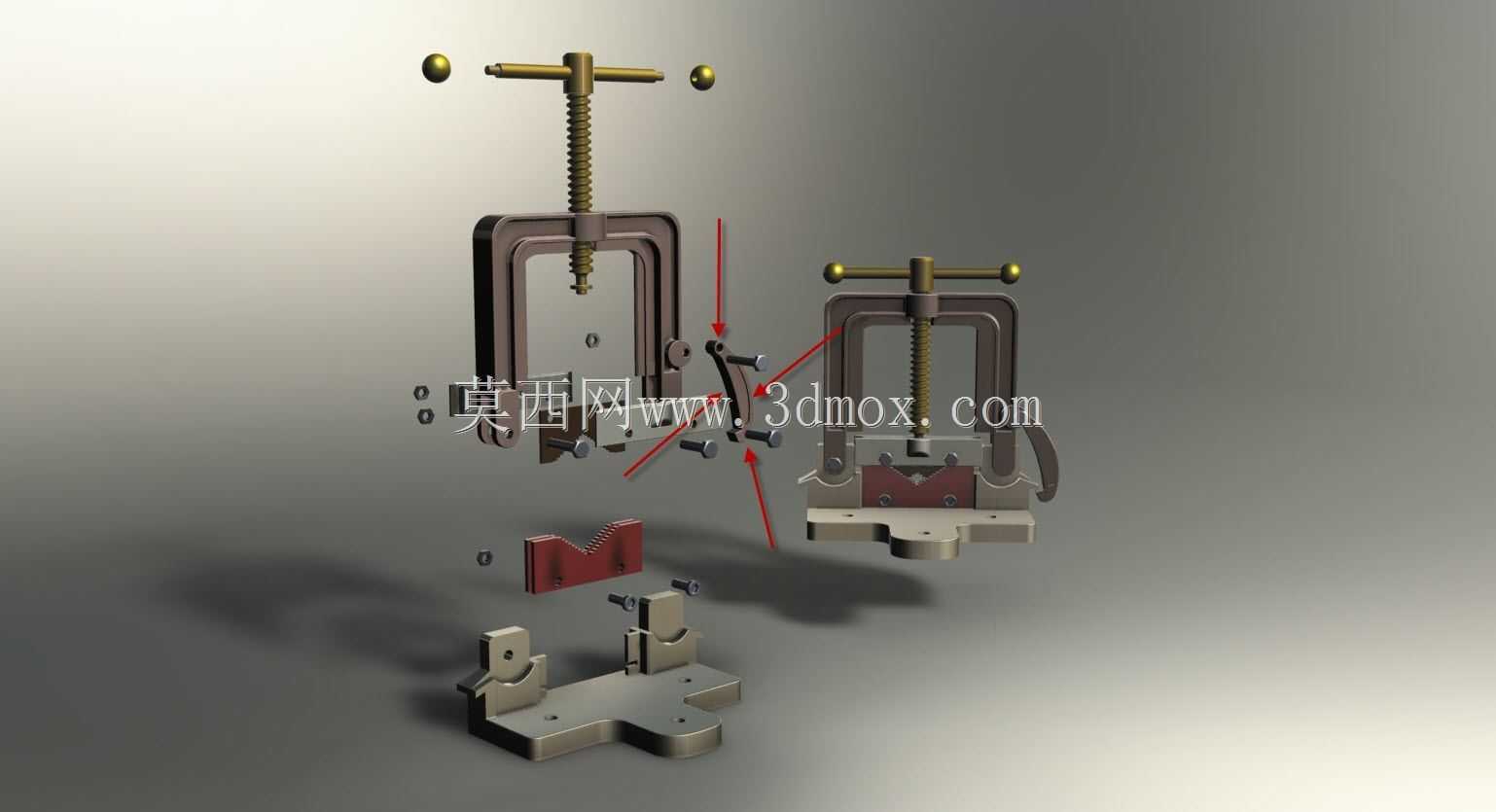

　　这套手动螺旋夹紧组件，是面向小批量零件加工、装配工位开发的通用夹紧单元，在机加工辅助装夹、部件铆接定位、工件粘接固定等场景中适配性极强，尤其适合没有集中气源、液压源的零散工位，或是需要频繁切换装夹位置的维修、试制场景，无需额外动力管线，操作人员徒手即可完成夹紧与松脱动作。从拆分结构来看，整套组件分为C型架体、T型旋拧螺杆、压头组件、定位底座、可换钳口垫块几个核心部分，架体采用开式C型结构，开口深度覆盖常规小型工件的装夹范围，架体背部预留的定位槽可直接卡装在工作台T型槽内，也可通过底座的沉头孔实现螺栓固定，安装边界可适配多数标准工装台的孔位排布，不需要额外改制安装面。螺杆采用梯形传动螺纹，相比普通三角螺纹具备更好的自锁性能，

　　夹紧后不会因为加工过程中的振动出现松脱，螺杆顶端的T型手柄长度经过力臂核算，操作人员单手施加150N左右的握力时，钳口处即可产生超过2kN的夹紧力，足以满足普通有色金属、薄钢板、塑料件的装夹需求，不会出现装夹移位的问题。可换钳口垫块设计为快拆结构，针对不同外形的工件可更换平口、V型、弧面不同形式的垫块，V型垫块可直接装夹轴类、圆管类零件，平垫块适配规则方形工件，弧面垫块则针对曲面壳体类零件做了贴合设计，不需要额外制作仿形工装就能完成异形件的初步定位。整套组件的活动部件之间预留了合理的配合间隙，螺杆与架体的配合段加装了耐磨衬套，长期使用磨损后仅需更换衬套即可恢复精度，不需要整体更换架体，维护成本极低。在装配逻辑上，

　　所有拆分零件都具备明确的装配定位基准，压头与螺杆端部采用球头铰接结构，夹紧时压头可以根据工件表面的角度自动微调贴合，避免局部点接触造成的工件压痕或是夹紧力不足的问题，底座的定位凸台与架体底部的凹槽采用间隙配合，装配时不需要额外找正即可快速完成架体与底座的对接，装配效率较高。从实际使用角度出发，这套夹紧组件没有复杂的传动结构，故障点极少，日常仅需定期在螺杆螺纹处涂抹润滑脂即可保证操作顺畅，在多品种小批量的生产场景中，这类手动螺旋夹紧工装的投入成本远低于气动、液压夹具，且不受动力条件限制，可灵活移动到不同工位使用，是车间工位辅助装夹的基础通用单元。
