分体式手动螺旋压紧工装夹具结构

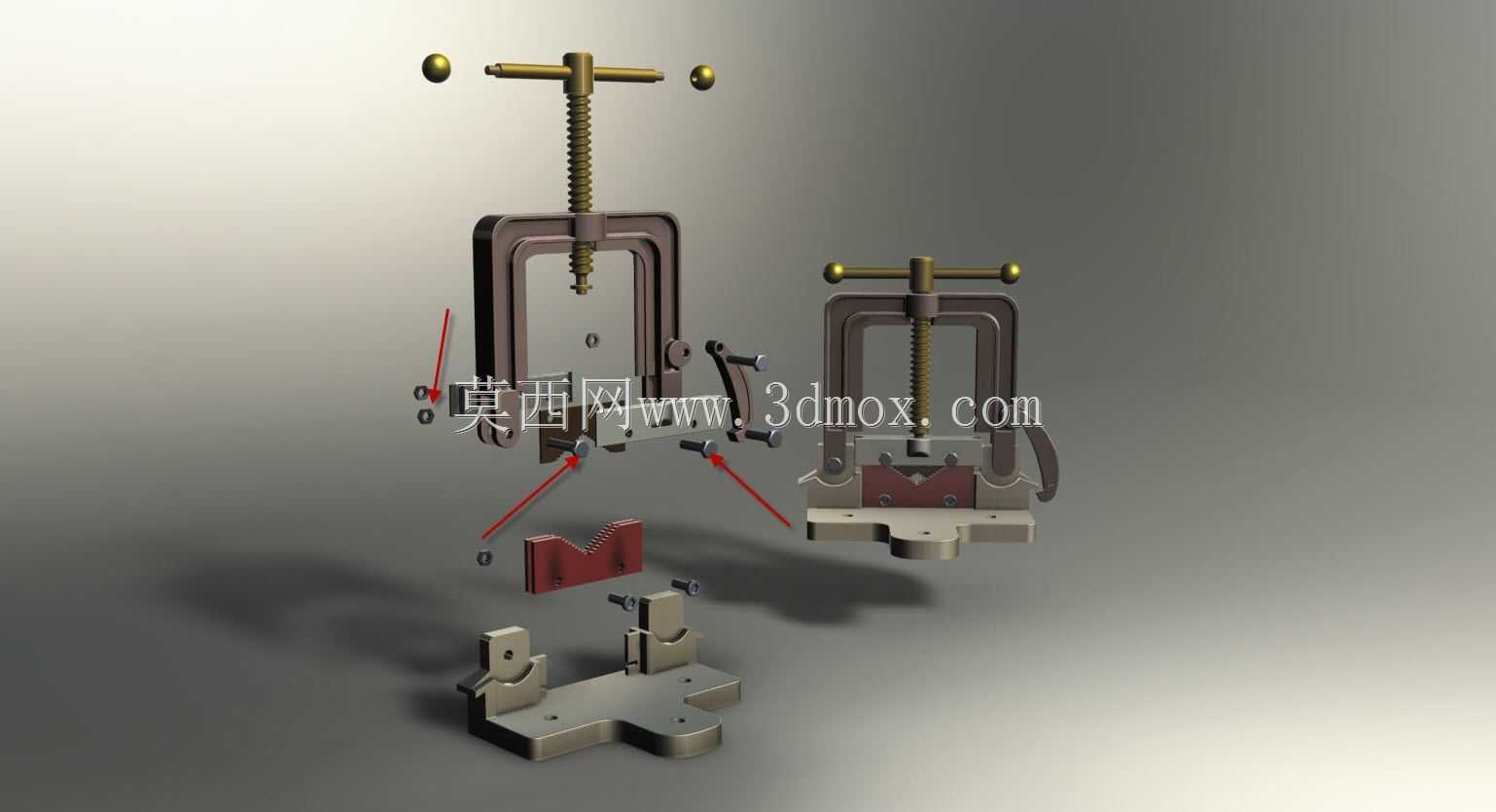

　　这套手动螺旋压紧结构，主要面向小批量零件加工、部件装配、试样装夹场景设计，常见于机加工工位的辅助装夹、装配线的工件临时固定、实验室试样制备的夹持作业，适配多规格异形工件的压紧定位需求，无需外接动力源，单人即可完成操作，对作业场地无特殊要求，在无气源、无电源的野外维修、临时加工场景也能正常使用。整套结构采用分体式组合设计，分为C型架主体、螺旋施压组件、可换定位压块、底座定位单元四个部分，C型架采用框式开口结构，开口深度与高度预留了足够的工件容纳空间，可适配不同厚度的工件装夹，架体两侧预留的锁紧孔位，可根据作业需求将C型架固定在不同规格的工作台面上，也可搭配不同的定位底座实现多工位快速切换。螺旋施压组件采用T型手柄配合梯形传动丝杠，

　　梯形丝杠具备自锁特性，施压完成后不会因工件反作用力出现松脱，T型手柄的力臂长度经过匹配计算，单人施加手部力量即可输出足够的压紧力，无需借助加长套管，丝杠端部采用球头连接结构，施压过程中压块可自适应工件表面角度，避免因工件表面不平整出现压点偏移、压伤工件表面的问题。可换定位压块设计为快拆结构，针对不同材质、不同外形的工件，可更换V型块、平压块、软质防护压块等不同形式的压头，V型压块适配轴类、圆柱类零件的装夹定位，平压块适配规则板类零件的压紧，软质压块可用于表面精度要求高的有色金属、非金属零件装夹，避免装夹压痕。底座定位单元设置了可调定位挡销，可根据工件的外形尺寸调整定位点位置，挡销采用过盈快换结构，磨损后可快速更换，

　　底座的安装孔位采用通用孔距设计，可直接固定在标准T型槽工作台上，也可搭配专用底板适配专用工装的安装需求。整套结构的运动部件均预留了合理的配合间隙，丝杠与螺母副采用耐磨铜合金材质，长期反复使用也不会出现过快磨损，架体与底座采用高强度铸铁材质，整体刚性充足，压紧过程中不会出现架体变形、施压偏移的问题，各部件的棱边均做了倒角处理，操作过程中不会出现划伤手部的安全隐患。实际使用过程中，可根据作业需求选择单组C型架单独使用，也可将两组C型架搭配同一定位底座组合使用，实现长条形工件的两端同步压紧，也可根据工件的特殊外形定制专用压块与定位挡销，拓展装夹适配范围，整套结构的维护成本极低，仅需定期在丝杠螺纹处涂抹润滑脂即可保证操作顺畅，无复杂的易损易耗部件，适合作为生产现场的通用辅助工装长期使用。
